Amiko L-808 Octo LNB, satelitný konvertor s 8 výstupmi

Amiko L-808 Octo LNB, satelitný konvertor s 8 výstupmi

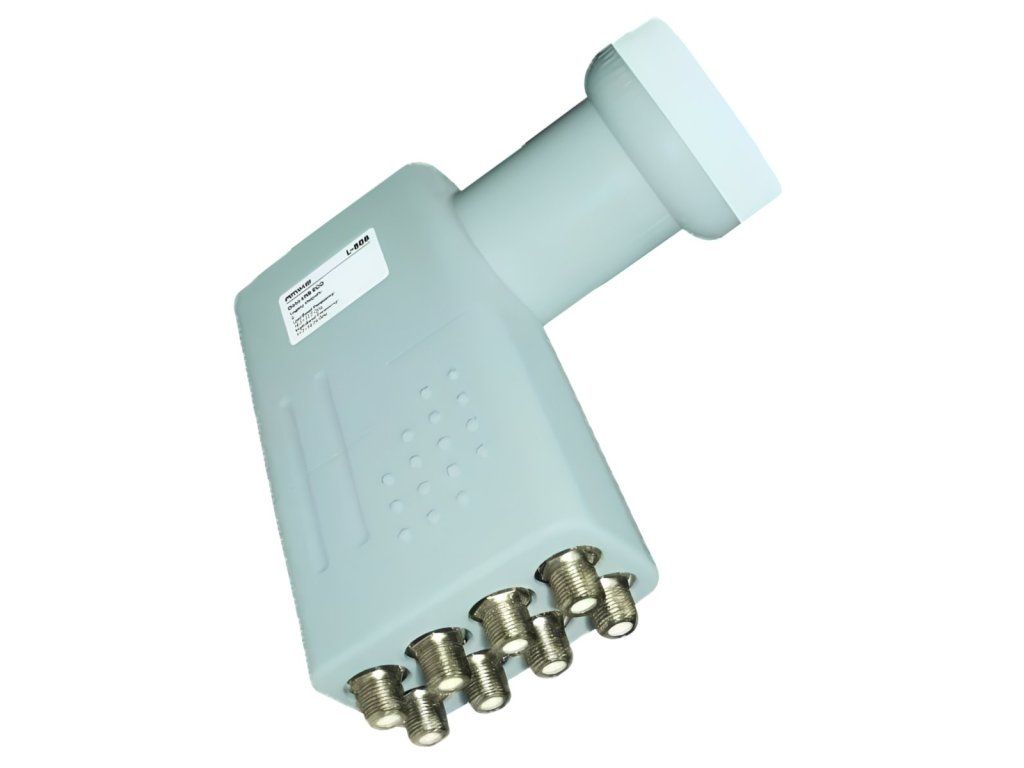

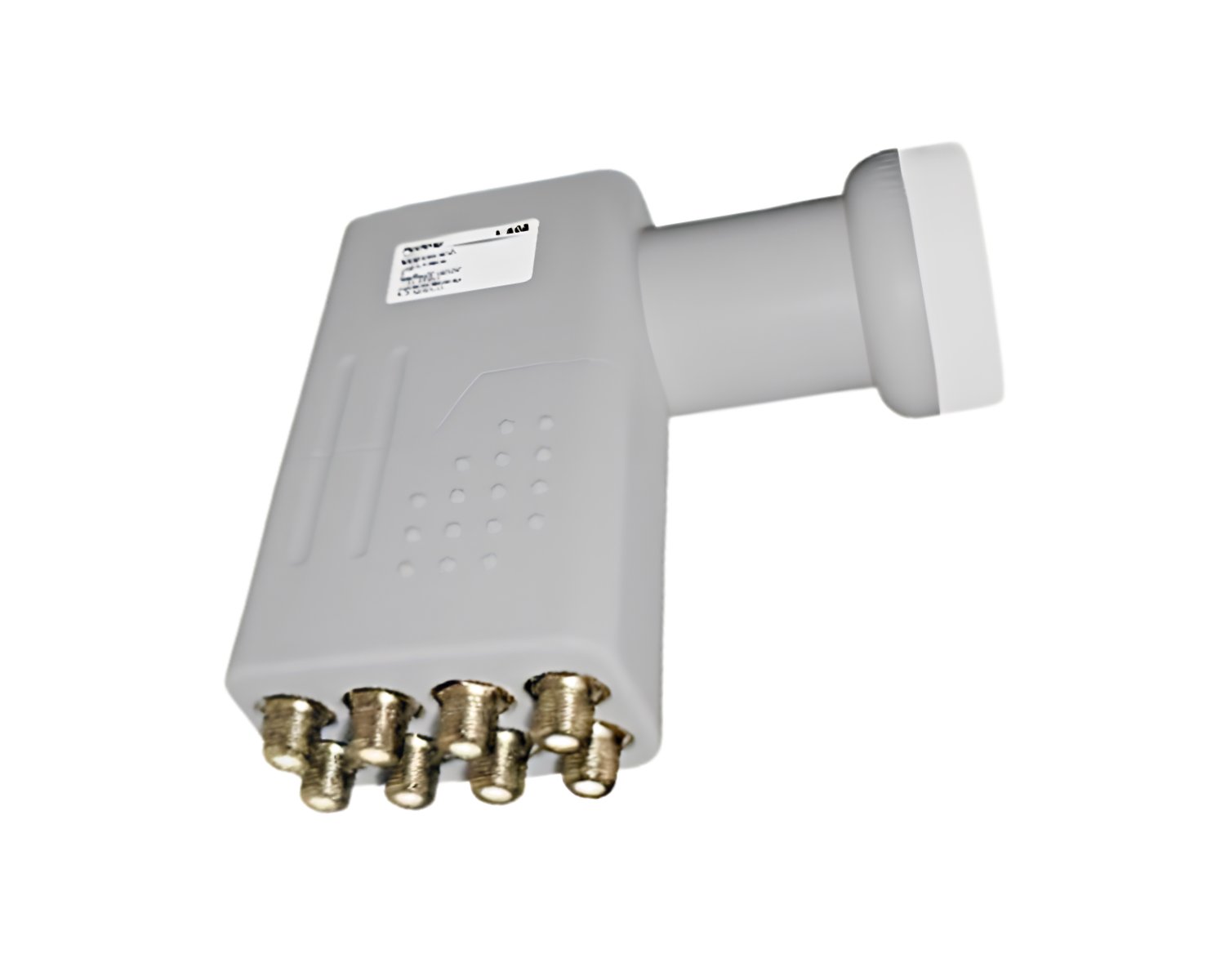

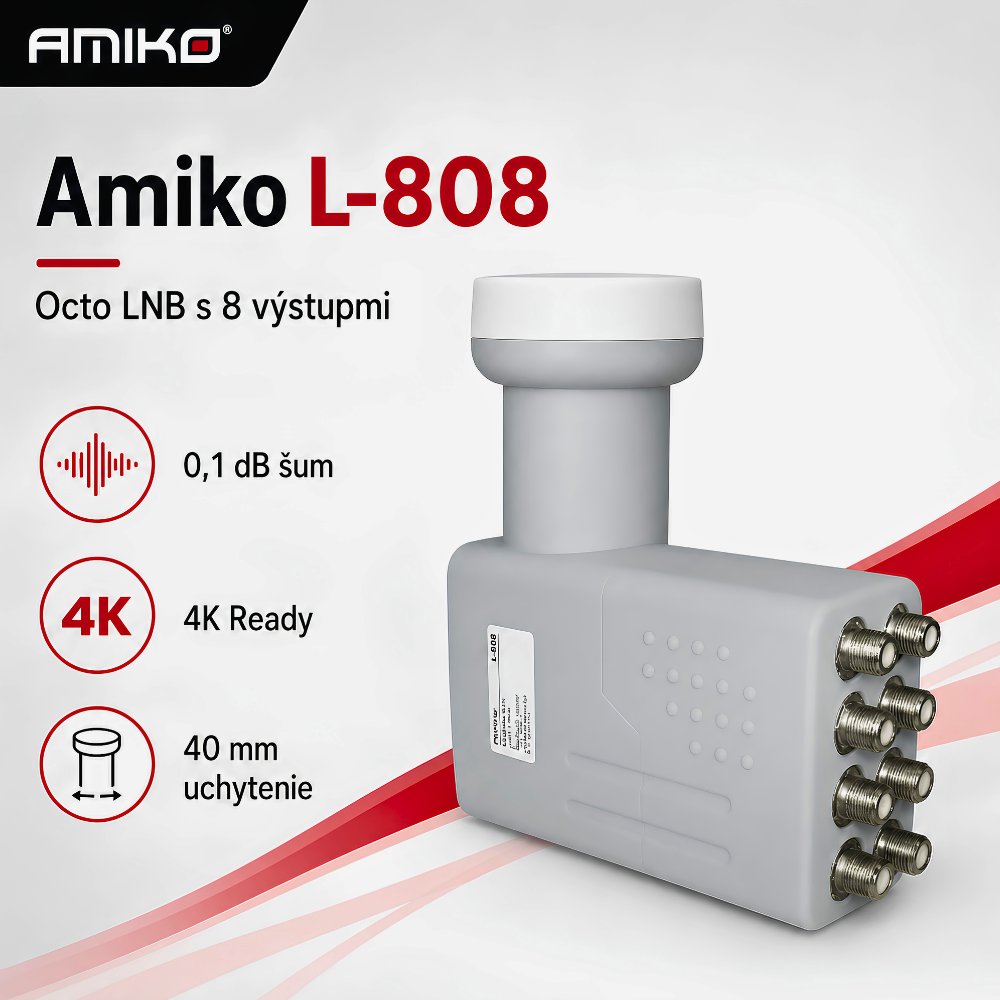

Amiko L-808 je octo LNB konvertor pre satelitný príjem z jednej družice, určený na priame pripojenie až ôsmich samostatných satelitných prijímačov alebo tunerov. Montuje sa do bežného 40 mm držiaka na offsetovej parabole a z každého F výstupu vedie samostatný koaxiálny kábel priamo do prijímača. Konvertor pracuje v celom Ku pásme 10,7 až 12,75 GHz a podporuje prepínanie horizontálnej a vertikálnej polarizácie napätím 13/18 V aj prepínanie horného pásma signálom 22 kHz. Označenie 4K Ready neznamená špeciálnu funkciu pre obraz, ale dostatočnú použiteľnosť pre príjem satelitných transpondérov, na ktorých môžu byť aj UHD stanice.

Hlavné vlastnosti

• 8 nezávislých výstupov pre priame zapojenie viacerých prijímačov
• vhodný pre offsetové paraboly so štandardným 40 mm uchytením
• vstupné frekvencie 10,7 až 12,75 GHz pre nízke aj vysoké pásmo
• výstupné pásmo 950 až 2150 MHz pre štandardný satelitný rozvod
• deklarované šumové číslo 0,1 dB a zisk konverzie 58 až 63 dB
• F konektory, impedancia 75 Ohm a prevádzka v rozsahu -40 až +65 °C

#showmore#

Zapojenie pre viac prijímačov

Každý výstup LNB sa správa ako samostatný single konvertor.

Do jedného výstupu preto pripájajte jeden satelitný tuner.

Ak má prijímač dva tunery a chcete nahrávať jeden program pri sledovaní druhého z rozdielnej polarizácie alebo pásma, je vhodné priviesť k nemu dva samostatné káble.

Kedy zvoliť octo LNB

Octo LNB je praktický tam, kde chcete prijímať jednu družicu vo viacerých miestnostiach bez použitia multiprepínača.

Hodí sa pre rodinný dom, menší penzión alebo inštaláciu s viacerými set-top boxmi.

Pri väčších rozvodoch, viacerých družiciach alebo centrálnom rozvode je vhodnejší iný systém, napríklad Quattro LNB s multiswitchom.

Dôležité obmedzenia

Amiko L-808 nie je Quattro LNB pre multiprepínač.

Všetkých 8 výstupov je univerzálnych a riadi ich pripojený prijímač.

Kvalita príjmu závisí aj od presného nastavenia paraboly, dĺžky a kvality koaxiálnych káblov, správne osadených F konektorov a úrovne signálu z konkrétneho satelitu.

Technické špecifikácie

• Typ: Octo LNB, univerzálny satelitný konvertor
• Počet výstupov: 8
• Použitie: príjem jednej družice pre viac samostatných prijímačov
• Typ paraboly: offsetová parabola
• Priemer uchytenia: 40 mm
• Vstupný frekvenčný rozsah, Low Band: 10,7 až 11,7 GHz
• Vstupný frekvenčný rozsah, High Band: 11,7 až 12,7 GHz
• Výstupný frekvenčný rozsah, Low Band: 950 až 1950 MHz
• Výstupný frekvenčný rozsah, High Band: 1100 až 2150 MHz
• LO frekvencia: 9,75 GHz, Low Band, 10,6 GHz, High Band
• Šumové číslo: 0,1 dB, deklarované výrobcom
• Zisk konverzie: 58 až 63 dB
• Rovinnosť zisku: +/- 0,5 dB / 36 MHz
• Prepínanie polarizácie: horizontálna 16 až 18 V, vertikálna 12 až 14,5 V
• Prepínanie horného pásma: 22 kHz +/- 4 kHz
• Fázový šum LO: -60 dBc/Hz @ 1 kHz max., -85 dBc/Hz @ 10 kHz max., -100 dBc @ 100 kHz max.
• Potlačenie zrkadlového signálu: 40 dB min.
• Nežiaduce výstupy:
• Spotreba: 210 mA typ.
• Výstupné konektory: F female
• Impedancia: 75 Ohm
• Prevádzková teplota: -40 °C až +65 °C
• Označenie: 4K Ready

Výhody

• 8 výstupov umožňuje pripojiť viac prijímačov bez multiswitchu
• vhodné riešenie pre jednu družicu a viac miestností
• štandardné 40 mm uchytenie pre bežné offsetové paraboly
• univerzálne F výstupy pre priame koaxiálne pripojenie
• podpora nízkeho aj vysokého pásma Ku
• široký rozsah prevádzkových teplôt

Nevýhody

• nie je vhodný ako Quattro LNB pre multiprepínač
• pri ôsmich kábloch treba počítať s väčšími nárokmi na vedenie rozvodu
