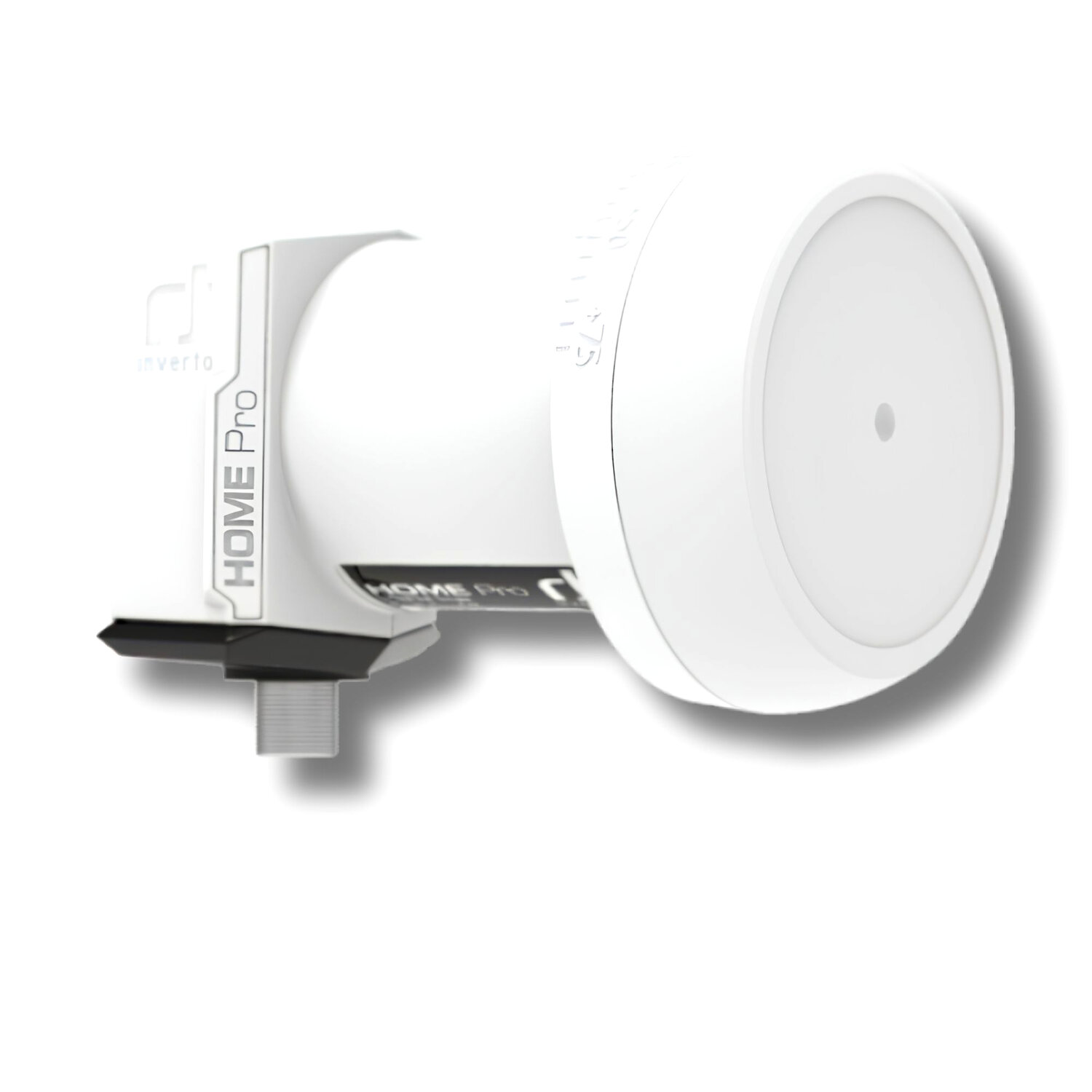

Inverto HOME Pro Single PLL LNB 40 mm IDLP-SNL413-HMPRO-OPX

Inverto HOME Pro Single, univerzálny PLL LNB s uchytením 40 mm

Inverto HOME Pro IDLP-SNL413-HMPRO-OPX je satelitný konvertor na príjem z jednej družice pre jeden tuner. Hodí sa na novú inštaláciu aj výmenu LNB na parabole s 40 mm držiakom. Jeden koaxiálny kábel s F konektorom vedie signál priamo do satelitného prijímača alebo televízora so satelitným tunerom.

Technológia PLL zabezpečuje frekvenčnú stabilitu. Konštrukcia je navrhnutá na obmedzenie rušenia z mobilných sietí 4G/LTE/5G. Podpora HD a UHD sa týka prenosu satelitného signálu, výsledné rozlíšenie určuje prijímač a vysielanie.

Hlavné vlastnosti

• Jeden výstup pre jeden satelitný tuner
• Univerzálne Ku pásmo a podpora HD/UHD prenosov
• Uchytenie s priemerom 40 mm
• PLL oscilátor a nízky fázový šum
• Šumové číslo typicky 0,4 dB
• Ochrana pred rušením 4G/LTE/5G

#showmore#

Zapojenie a výber

V prijímači použite nastavenie univerzálneho LNB s oscilátormi 9,75 a 10,6 GHz. Polarizáciu prepína napätie, pásmo tón 22 kHz. Pre dva nezávislé tunery vyberte Twin LNB, Single neposkytuje dva nezávislé výstupy. Montáž a nastavenie paraboly zverte odborníkovi.

Technické špecifikácie

• Model IDLP-SNL413-HMPRO-OPX, označenie výrobcu 6540
• Typ Universal Single PLL, jedna družica, jeden tuner, uchytenie 40 mm
• Vstup 10,7 až 12,75 GHz, výstup 950 až 2150 MHz
• Lokálny oscilátor 9,75 / 10,6 GHz, šumové číslo typicky 0,4 dB, maximálne 1 dB
• Zisk konverzie 58 až 65 dB, zvlnenie ±0,75 dB v pásme 26 MHz, zmena ±3 dB v celom pásme
• Presnosť LO pri 25 °C maximálne ±500 kHz, teplotný drift maximálne ±1 MHz
• Fázový šum LO pri 1 / 10 / 100 kHz maximálne −60 / −80 / −90 dBc/Hz
• Krížová polarizačná izolácia minimálne 22 dB, potlačenie zrkadlového signálu minimálne 40 dB
• ICP3 minimálne 10 dBm, bod kompresie 1 dB na výstupe minimálne 0 dBm
• Vertikálna polarizácia 11 až 14 V, horizontálna 16 až 20 V
• Prepínanie pásiem 22 ±4 kHz, amplitúda 0,15 až 0,35 V medzi špičkami
• F konektor samica, impedancia 75 Ω, výstupné PSV 2,5 : 1
• Rušivé signály v pásme maximálne −60 dBm, prúdový odber 105 mA
• Prevádzková teplota −30 až +60 °C, pomer F/D paraboly 0,6
• Hmotnosť samotného LNB 66 g

Výhody

• Priame pripojenie jedného tunera bez multiprepínača
• 40 mm uchytenie do zodpovedajúceho držiaka paraboly
• PLL technológia pre stabilitu frekvencie
• Konštrukcia obmedzujúca rušenie mobilnými sieťami

Nevýhody

• Len jeden nezávislý výstup

Obsah balenia

• 1× LNB Inverto HOME Pro Single IDLP-SNL413-HMPRO-OPX
