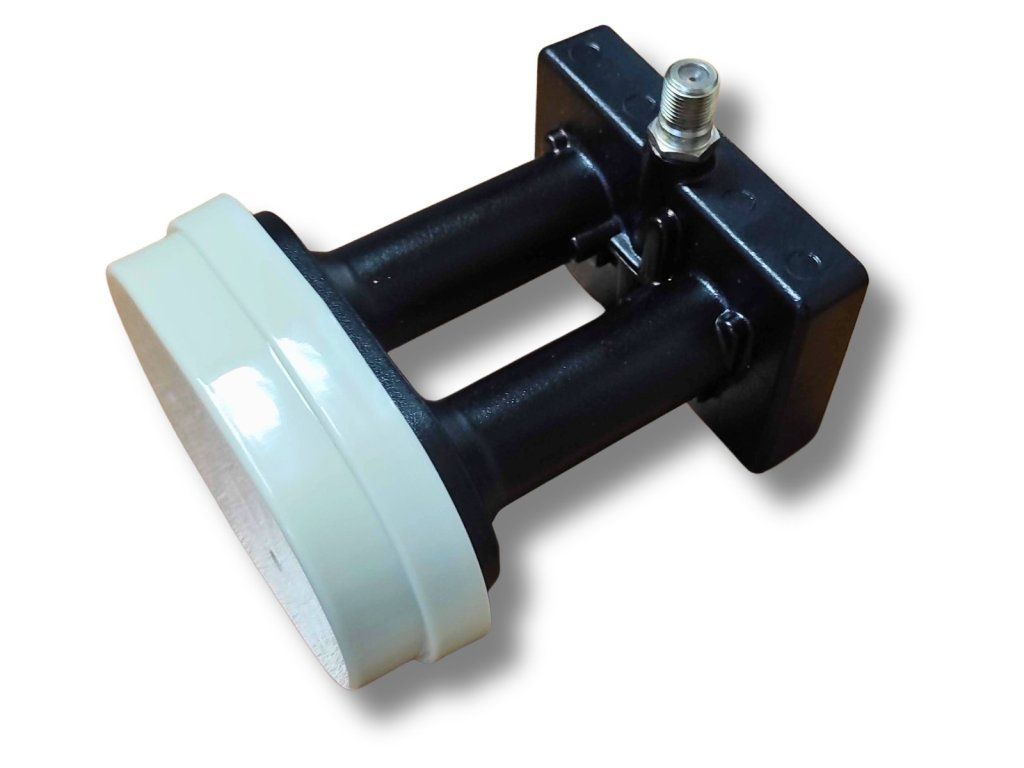

Inverto Monoblock Single pre 3 stupne

Tento Monoblock LNB, špeciálne navrhnutý pre európske trhy DTH, umožňuje duálny satelitný príjem dvoch družíc a pre jeden prijímač.

Môže sa použiť na príjem satelitného vysielania (optimalizovaný pre 75-85 cm antény) akýchkoľvek dvoch satelitov rozmiestnených s rozostupom 3°.

Umožňuje distribúciu signálu z oboch družíc do jedného set top boxu s jednoduchým tunerom.

LNB je optimalizovaný pre prenosy vo vysokom rozlíšení a poskytuje vynikajúci výkon pri výpočte šumu.

Tento LNB je navrhnutý tak, aby spĺňal prísne špecifikácie a bol vyrobený v súlade s najprísnejšími kvalitatívnymi normami kvality, a je ideálnym riešením pre príjem satelitného vysielania v celej Európe.

Vhodný na príjem služby Antiksat z družice Eutelsat 16E a dalšej družice v rozostupe 3 stupňov.

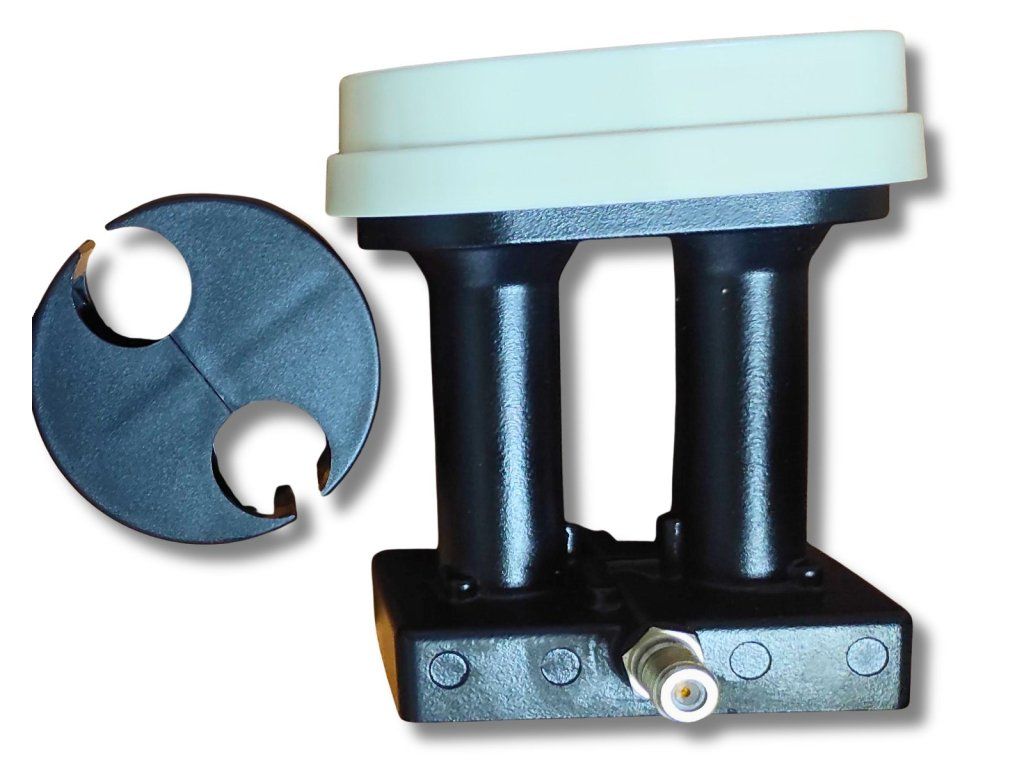

Pozor! LNB sa nedá uchytiť na každý držiak každej paraboly, kvôli úzkemu priestoru medzi krkmi. V balení je redukčný krúžok len pre 60mm držiaky LNB! 40mm redukčný krúžok si v prípade potreby treba vyrobiť.

S týmto LNB konvertorom je možné prijímať stanice z družice Astra 19,2E a Eutelsat 16E, alebo pri opačnej inštalácii LNB konvertora z družice Eutelsat 16E a Hotbird 13E. Okrem staníc Antiksat máte teda možnosť prijímať stovky zahraničných staníc zdarma z družice Astra 19,2E, alebo Hotbird 13E.

Hlavné rysy

    Nízkofázový hluk, kompatibilný s DVB-S2 (HDTV)
    Nízka hlučnosť (0,2 dB)
    Nízka spotreba energie
    Veľmi vysoká izolácia krížovej polarizácie
    Veľmi vysoká frekvenčná stabilita

Technické špecifikácie

Nízkopásmový rozsah vstupnej frekvencie 10,7 GHz ~ 11,7 GHz
Nízkopásmový výstupný frekvenčný rozsah 950 MHz ~ 1950 MHz
Nízkofrekvenčná LO frekvencia
9,75 GHz
Vysokofrekvenčný rozsah vstupnej frekvencie
11,7 GHz ~ 12,75 GHz
Vysokofrekvenčný rozsah výstupnej frekvencie 1100 MHz ~ 2150 MHz
Vysokofrekvenčná LO frekvencia
10,6 GHz
Hluková hodnota
0,2 dB typ. (Max. 0,7 dB)
LO teplotný posun ± 3,0 MHz Max.
Počiatočná presnosť LO ± 1,0 MHz Max.
LO fázový šum @ 10 kHz
-90 dBc / Hz max.
Zisk z konverzie
50 dB ~ 65 dB
Zvlnenie (šírka pásma nad 26 MHz) ± 0,75 dB
Variácia zisku (v celom pásme) ± 4 dB max.
Odmietnutie obrázka
40 dB min.
1 dB kompresný bod (@ výstup) 0,0 dBm min.
Ovládanie, výber satelitu A / B / C / D DiSEqC 1.0 (sat A * = východná satelitná pozícia, sat B = západná satelitná pozícia)
* Predvolený príjem satelitu
Izolácia krížovej polarizácie 22 dB min.
Výstup VSWR
2,5: 1
V pásme rušivej úrovne -60 dBm max.
Terajšia konzumácia
120 mA max. 11 V ~ 20 V
Prevádzková teplota
-30 ° C ~ +60 ° C
Výstupná impedancia
75 Ω
Typ výstupného konektora
Typ F (žena)
Odporúčaná veľkosť paraboly 75 - 85 cm (F / D = 0,6)
Hmotnosť 220 g

Priemer krku 23mm

Medzera medzi krkmi cca 15 mm
