Koax. kábel DRAKA 1.13/4.8 F PE - 100m balenie
Predaj celého balenia 100m.
Kvalitný koaxiálny kábel nemeckej výroby, vhodný aj pre vonkajšie použitie a STA rozvody, odoláva UV žiareniu. Vnútorný vodič, opletenie a fólie sú vyrobené zo 100% medi.
• Pre pevnú inštaláciu, nevhodný pre stále sa pohybujúce aplikácie.
• Vhodný pre prenos (TV, R a SAT), homologácia.
• Použitie pre vonkajšie a zemný rozvody (PE plášť).
• Dlhé prívody kamier PAL alebo HDCVI / TVI do 400 m.
• Dlhé prívody káblové CCTV / DVB-T / T2 do 70 m.
• Primárne a hlavné satelitné prívody do 70 m.
• Odolnosť proti rušeniu pri súbehu káblov.

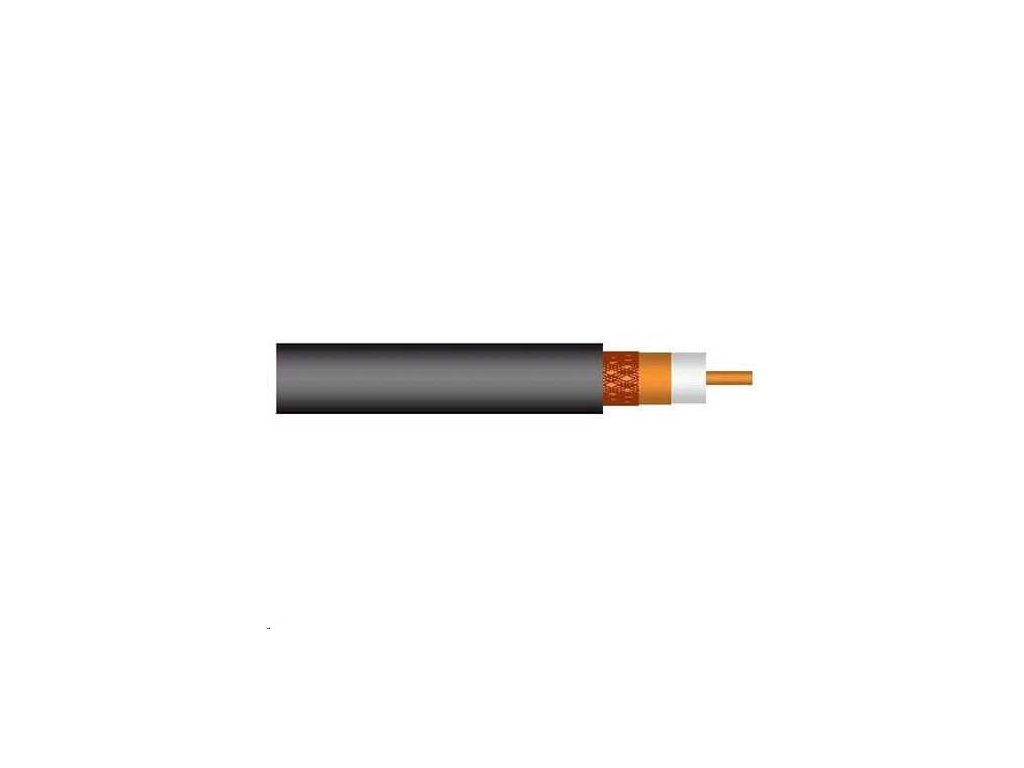

Profi kábel s plášťom z PVC s priemerom 6,8 mm s vnútorným celomedeným vodičom 1,13 mm, hliníkovou axiálnou fóliou a prepletaným pocínovaným medeným opletením tzv. "cross round" je ideálny pre vonkajšie rozvody spĺňajúce prísne certifikačné procesy.
Výrobca káblov kladie maximálny dôraz na výrobu podľa najprísnejších parametrov vo svojej triede s garanciou životnosti káblov po dobu 20 rokov.
Použitie:
Koaxiálny kábel s plášťom PE obsahujúci UV stabilizátor je nenasiakavý a je určený na distribúciu televízneho, rádiového a satelitného signálu vo vonkajších priestoroch alebo na priamu pokládku do zeme.
Výrobné štandardy:
Standards Screening Class C acc. to Cenelec SC46XA EN 50117-2-1(2004), EN 50117-2--2(2004), 50117-2-4(2004) a 50117-2-5(2004), v znení neskoršom EN50083-2/A1 , EN 50117-1
Technické parametre
• Stredný vodič: priemer 1,13 mm, plný medený drôt
• Dielektrikum: priemer 4,8 mm, plynom plnená pena PE, transparentná
• Vonkajší vodič: priemer 5,4 mm, CU fólia + Cu opletenie s pokrytím 40%
• Útlm: 17/29 dB (TV / SAT) na 100m
• Plášť priemer: 6,8 ± 0.2 mm, PE
• Farba plášťa: čierna

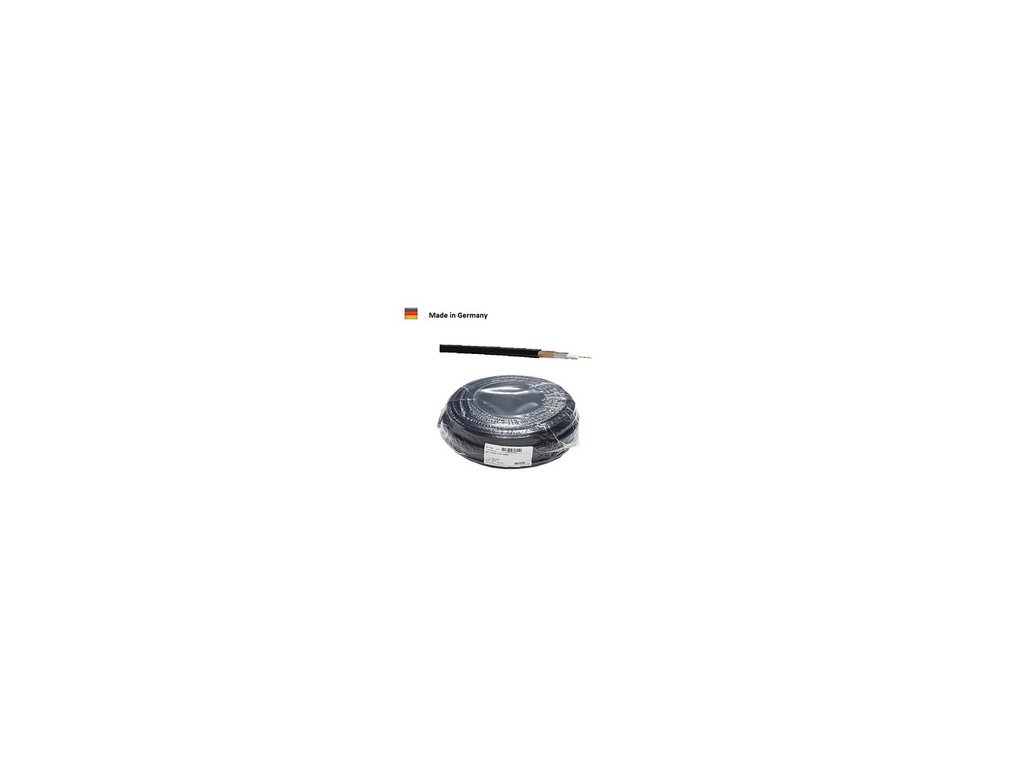

• Balenie: zmotok (kruh) vo fólii 100m
Charakteristická impedancia / Útlm pri frekvencii [MHz] dB / 100m
• 5 / 1,2
• 50 / 3,9
• 100 / 5,5
• 200 / 7,9
• 400 / 11,7
• 862 / 17,0
• 1000 / 18,4
• 1350 / 21,7
• 1600 / 23,7
• 1750 / 25,1
• 2150 / 28,2
• 2550 / 30,8
• 3000 / 33,5
Skríning (odtienenie) [dB]
• 30-1000 MHz> 80
• 1000 - 2000 MHz> 75
• 2000 - 3000 MHz> 70
Činiteľ skrátenie 0,85
• DC odpor
• Stredná vodič 18 Ohm / km
• Vonkajší vodič - tienenie 17 Ohm / km
Return loss [dB]
• 5 - 30 MHz> 26
• 30 - 470 MHz> 23
• 470 - 1000 MHz> 20
• 1000 - 3000 MHz> 18
• Kapacitný reaktancie 52 pF / m
• Elektrická pevnosť DC (1min)
• Dielektrikum 2 kV
• Plášť 3,75 kV
• 75 Ohm ± 2,25
Mechanické vlastnosti kábla pri 20 ° C
teplotné podmienky
• Prevádzková teplota -40 až + 70 ° C
• Teplota pre skladovanie -40 až + 70 ° C
• Teplota pre inštaláciu -5 až + 60 ° C
priemer ohybu
• jednorazový 5x priemer kábla v mm
• opakovaný 10x priemer kábla v mm
výrobné štandardy
• Standards Screening Class C acc. to Cenelec SC46XA
• EN 50117-2-1 (2004), EN 50117-2-2 (2004), 50117-2-4 (2004) a
• 50117-2-5 (2004), v znení neskoršom EN 50083-2 / A1, EN 50117-1
Dodatočné parametre
Kategória: | Čierne |
---|---|
Záruka: | 24 |
Hmotnosť: | 3 kg |
