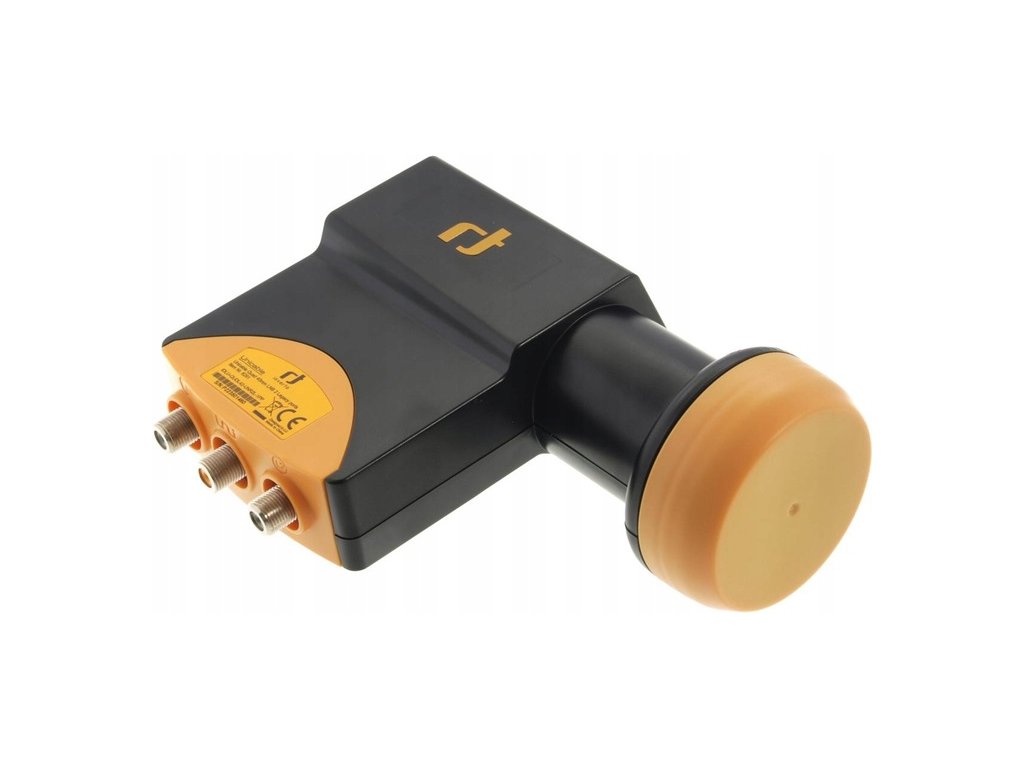

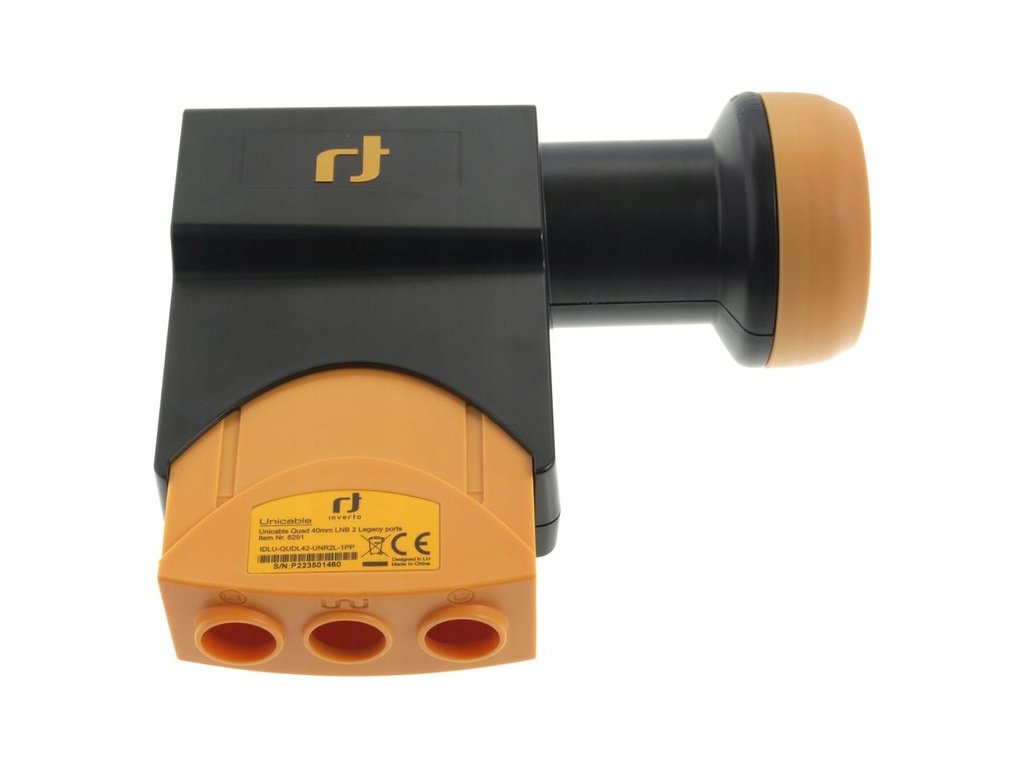

LNB Inverto Unicable IDLB-QUDL42-UNIRL-1PP
Ako to celé funguje sa dozviete v našej recenzii. Čítajte tu.
Unicable Quad + Twin vystupový konvertor so šumovým číslom 0,2dB. Požíva sa v prípadoch keď je nutné zapojiť 4 nezávislé satelitné prijímače od paraboly a je dostupný iba 1 koax. kábel. Navyše má tento konvertor aj dva UNI výstupy (ako Twin konvertor) takže celkovo je možné k tomuto konvertoru pripojiť až 6 nezávisle pracujúcich satelitných prijímačov. Pozor, súčasťou balenia už nie je aj unicable rozbočovač 1/2, je potrebné si ho v prípade potreby dokúpiť:
Unicable 2 rozbočovače pre 2 vetvy
Unicable 2 rozbočovače pre 4 vetvy
Unicable 2 rozbočovače pre 6 vetiev
Unicable 2 rozbočovače pre 8 vetiev
Možnosti zapojenia vid. priložený obrázok.
Satelitný prijímač musí mať možnosť výberu UNIcable LNB.
|
Low Band |
10.7~11.7 GHz |
|
LO Frequency |
9.75 GHz |
|
High Band |
11.7~12.75 GHz |
| LO Frequency | 10.6 C+Hz |
| LO Initial Accuracy | +/- 1.0 MHz |
| LO Temperature Drift | +/- 2.5 MHz |
| LO Phase Noise @ 10K Hz | -90 dBc/Hz max. |
| SCR Conversion Gain | 57 dB min. |
| Legacy Conversion Gain | 55 dB Min. |
| Gain Variation | +/- 0.75 dB/ 27 MHz |
| Image Rejection | 40 dB min. |
| 1 dB Compression Point (O/P) | 0.0 dBm min. |
| Cross-pole Isolation | 20 dB Min. |
| O/P VSWR | 2.5 : 1 |
| Output Impedance | 75Ω (F-type) |
| IF Channel bandwidth | 60 MHz |
| Output IF Channel 1 (SCR0) | 1210 MHz |
| Output IF Channel 2 (SCR1) | 1420 MHz |
| Output IF Channel 3 (SCR2) | 1680 MHz |
| Output IF Channel 4 (SCR3) | 2040 MHz |
| Channel isolation | 20 dB Min. |
| Legacy ports (Twin výstup) | 2 |
| SCR's Control Signals | DiSEqC command |
| Legacy Switch Voltage Control | 15 (H) Volts |
| Legacy 22k sensitivity | 220 mV [min.] |
| DC Power | 250mA@13.5V |
| Working Temperature | - 30°C~ + 60°C |
| Weight | 350g |
Príklady zapojenia:
.jpg)
Dodatočné parametre
| Kategória: | Unicable I. |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.3 kg |
| Položka bola vypredaná… | |
