Noyafa NF-8209S tester LAN káblov s PoE a vyhľadávač káblov

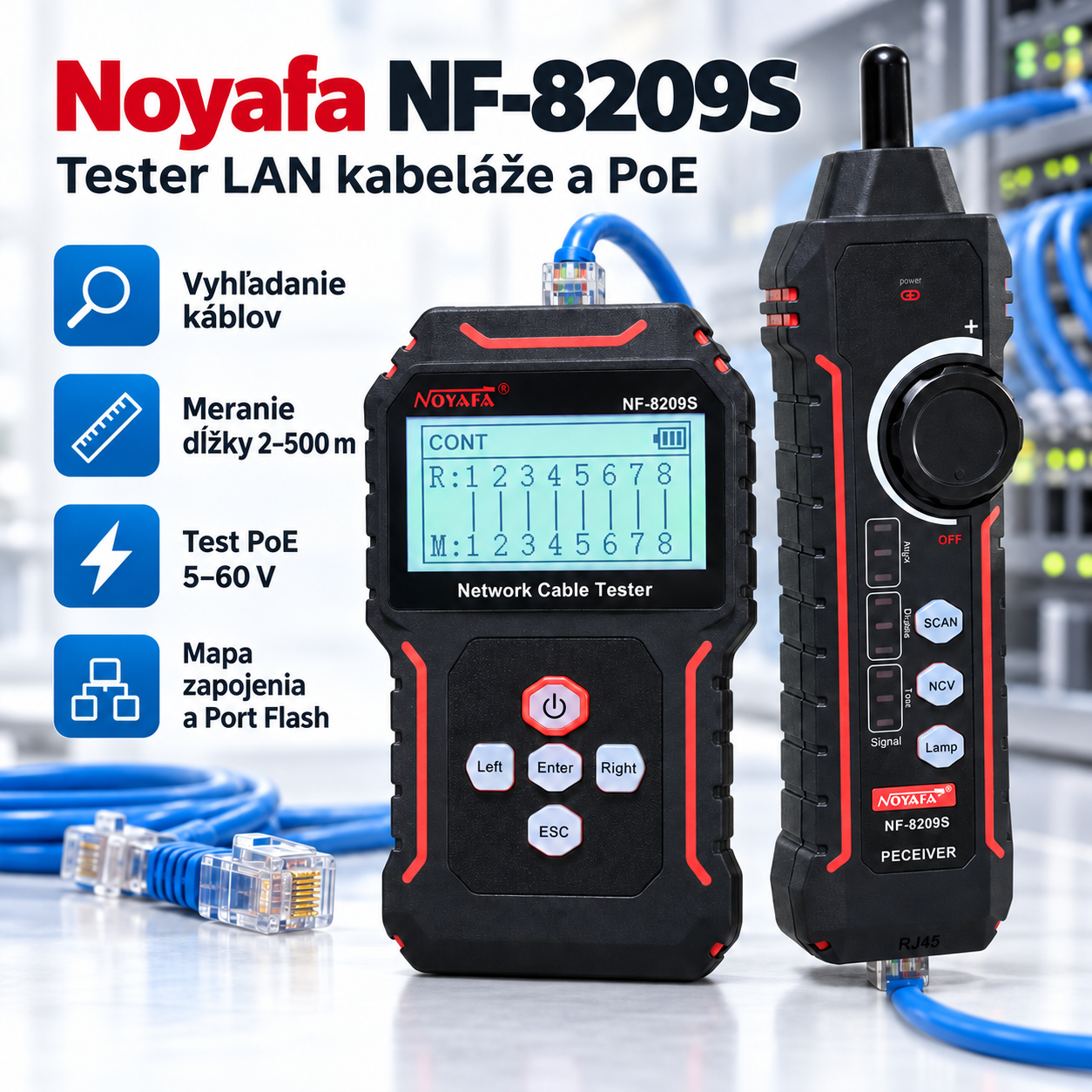

Tester LAN kabeláže Noyafa NF-8209S s PoE, meraním dĺžky a vyhľadávačom káblov

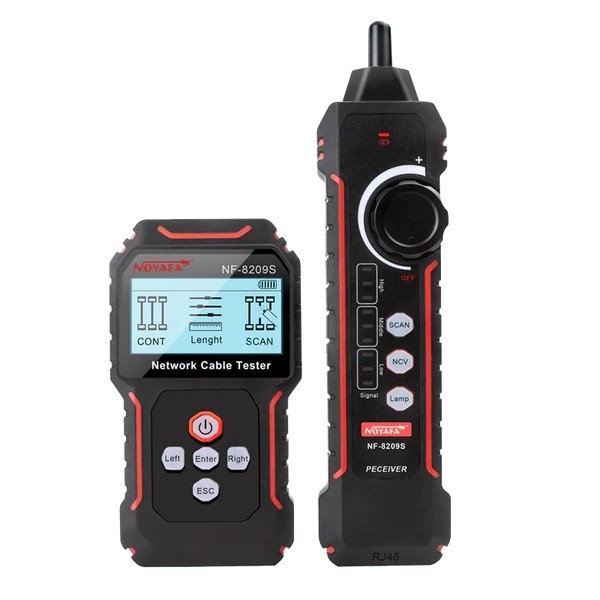

Noyafa NF-8209S je multifunkčný tester LAN kabeláže a párový vyhľadávač určený na kontrolu, diagnostiku a lokalizáciu sieťových káblov. Podporuje CAT5/CAT6, UTP aj STP, meranie dĺžky, mapu zapojenia, kontrolu PoE a identifikáciu portu na switchi alebo routeri.

Noyafa NF-8209S spája viacero nástrojov na kontrolu a diagnostiku metalickej sieťovej kabeláže v jednom zariadení. Využijete ho pri inštalácii nových rozvodov aj pri hľadaní porúch, keď potrebujete zistiť zapojenie vodičov, dĺžku kábla, nájsť konkrétne vedenie alebo skontrolovať PoE napájanie. Vďaka vysielaču a prijímaču je vhodný aj na dohľadávanie káblov a portov v rozvádzačoch, technických miestnostiach či existujúcich sieťach.

Hlavné vlastnosti

• digitálne, analógové a PoE trasovanie káblov
• mapa zapojenia a detekcia prerušenia, skratu, kríženia, rozdelených a obrátených párov
• meranie dĺžky LAN kábla v rozsahu 2 až 500 m
• PoE test 5 až 60 V DC, vrátane polarity, spôsobu napájania a typu PSE
• identifikácia portu pomocou blikania na 10/100/1000 Mb/s switchi alebo routeri
• prijímač s NCV detekciou AC 70 až 1000 V
• kontrola kvality krimpovania RJ45 konektora
• rozpoznanie Full Duplex / Half Duplex a stavu Auto Negotiation
• nastaviteľná citlivosť prijímača pre presnejšie hľadanie káblov v hustej kabeláži
• podpora trasovania RJ45 aj RJ11 metalických vedení

#showmore#

Lokalizácia káblov a diagnostika sieťového pripojenia

Generátor signálu a prijímač pomáhajú nájsť konkrétny kábel aj vo zväzku vedení. Funkcia Port Flash zasa umožňuje identifikovať jeho zakončenie podľa blikajúcej kontrolky portu sieťového zariadenia.

Pri trasovaní vedenia si môžete zvoliť analógový alebo digitálny režim. Digitálny režim je určený na prácu v prostredí s väčším rušením, zatiaľ čo nastaviteľná citlivosť prijímača pomáha rozlíšiť hľadaný kábel aj medzi viacerými vedeniami v rozvádzači alebo technickej miestnosti.

NF-8209S dokáže cez príslušný testovací port skontrolovať aj kvalitu krimpovania RJ45 konektora. Technik tak môže rýchlo odhaliť problém v zakončení kábla bez toho, aby najskôr menil celé vedenie alebo konektor preventívne prekrimpoval.

Funkcia Port Flash neslúži iba na nájdenie príslušného portu na switchi. Tester dokáže pri pripojení rozpoznať aj 10/100/1000 Mb/s pripojenie, Full alebo Half Duplex a stav automatického vyjednávania, čo pomáha pri diagnostike problémov so sieťovým spojením.

Okrem ethernetových vedení s konektormi RJ45 je možné NF-8209S použiť aj pri trasovaní telefónnych liniek RJ11. Tester je určený pre medené vedenia, nepodporuje diagnostiku optických vlákien, takže pre optické siete je potrebný samostatný merací prístroj.

Technické špecifikácie

• Model: Noyafa NF-8209S
• Použitie: testovanie, diagnostika a lokalizácia sieťovej kabeláže
• Podporované káble: CAT5, CAT6, UTP, STP
• Typ testu: 8 žíl
• Mapa zapojenia: áno
• Detekované chyby: prerušenie, skrat, kríženie, rozdelené a obrátené páry
• Meranie dĺžky: 2 až 500 m
• Presnosť merania dĺžky: 1,6 m
• Lokalizácia poruchy: áno
• Trasovanie káblov: digitálne, analógové, PoE
• Režimy prijímača: s AC filtrom a bez AC filtra
• Frekvencia signálu: 455 kHz
• Max. napätie signálu: 5 V ± 1,0 V p-p
• Max. dosah trasovania: 600 m RJ45, 400 m RJ11
• PoE test: 5 až 60 V DC
• PoE: štandardné aj neštandardné PoE
• Typ PSE: IEEE 802.3af/at, neštandardný
• Detekcia napájacích párov: koncové, stredné, 8-pinové, neznáme
• Port Flash / Link test: áno
• Podporované rýchlosti switcha: 10/100/1000 Mb/s
• Duplex: detekcia Full Duplex / Half Duplex
• Auto Negotiation: detekcia áno
• Kontrola kvality krimpovania: áno
• NCV: AC 70 až 1000 V, 50/60 Hz
• LCD: 128 × 64 bodov, podsvietený
• Nastaviteľná citlivosť: áno
• LED svietidlo: áno
• Batéria: Li-ion 3,7 V, 1400 mAh
• Nabíjanie: USB-C, DC 5 V / 1 A
• Max. prevádzkový prúd:
• Automatické vypnutie: 30 / 60 / 150 min / vypnuté
• Prevádzková teplota: 0 až 50 °C
• Prevádzková vlhkosť: do 90 %, bez kondenzácie
• Skladovacia teplota: -10 až 50 °C
• Rozmery: 125 × 70 × 32 mm
• Obsah balenia: vysielač, prijímač, RJ45 kábel, RJ11 kábel, krokosvorka/RJ45, USB-C kábel, slúchadlá, používateľská príručka

Výhody:

• kombinuje tester kabeláže, vyhľadávač káblov a PoE tester
• zistí viacero typických chýb zapojenia LAN kábla
• meria dĺžku káblov až do 500 m
• umožňuje nájsť konkrétny port na switchi alebo routeri
• podporuje diagnostiku PoE vrátane IEEE 802.3af/at
• dobíjateľná batéria a USB-C napájanie

Nevýhody:

• meranie dĺžky začína približne od 2 m
• údaje výrobcu uvádzajú presnosť merania dĺžky 1,6 m
