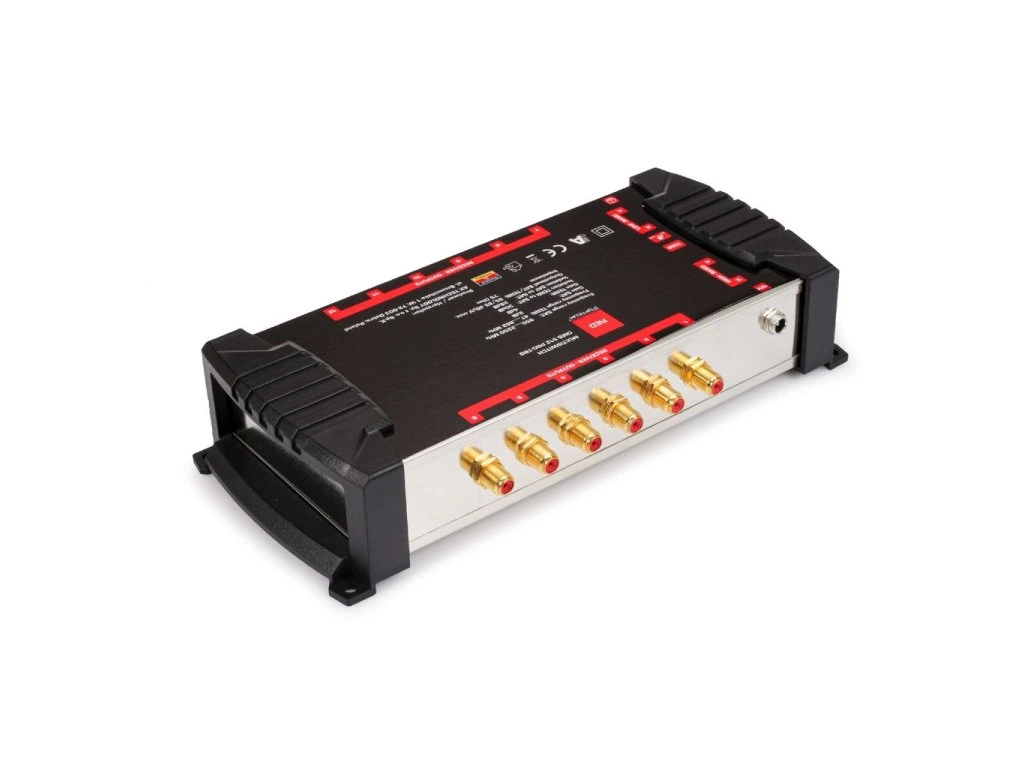

OPTICUM OMS multiprepínač 5/12 PLATINUM LINE

Multiswitch Opticum OMS 5/12 PRO-TRQ Platinum Line

Multiprepínač je navrhnutý tak, aby rozšíril inštaláciu vnútorné antény systému satelitnej televízie DVB-S2 a pozemné DVB-T2.

Zariadenie umožňuje prijímať programy z jedného satelitu a pripojiť až 12 satelitných prijímačov.

Nastavenie útlmu pozemného televízneho signálu. Pozlátené konektory výrazne znižujú straty signálu pri pripojení kábla antény, a žiadne oxidačné javy. Multiprepínač automaticky rozpozná typ signálu, ktorým bude prešiel na tunery.

Inštalácia by mala zahŕňať pripojenie multiprepínača k satelitnej anténe s šum. číslom nie menším ako 0,8 ma Quatro alebo Quad LNB a pozemnej televíznej antény.

Oddelenie satelitných a pozemných signálov prichádzajúcich z multiprepínača sa vykonáva pomocou soketov pre koncových odberatelov.

Multiprepínač je napájaný z externého zdroja napájania, vďaka čomu je eliminovaný fenomén zvýšenej prevádzkovej teploty, ktorý je častou príčinou poškodenia zariadenia.

Pri inštalácii zariadenia je potrebné zohľadniť existujúce inštalačné podmienky pre napájanie:

    umiestnenie mimo vplyvu poveternostných podmienok
    ochrana proti neoprávnenému prístupu
    dostatočné vetranie

spojenie:

    jeden Quatro alebo QUAD LNB
    jedna pozemné anténa DVB-T
    12 sat tunerov

Technické dáta:

    Frekvenčný rozsah SAT: 950-2200 MHz
    Frekvenčný rozsah TER: 47-862 MHz
    SAT zisk (950-2150 MHz): 2 dB
    TER zisk (47-862 MHz): 4 dB
    Separácia SAT na TER: 30 dB
    Separácia TER na SAT: 28 dB
    Rozdelenie medzi polaritami H / V: 25 dB
    Maximálna výstupná úroveň SAT: 95 dBuV
    Maximálna výstupná úroveň TER: 85 dBuV
    Vstupná / výstupná impedancia: 75 Ohm
    Prepínanie polarity / pásma: 13V / 18V 13V / 22 kHz-18V / 22 kHz
    Sieťové napájanie: 230 V AC 50 Hz
    Pracovná teplota: 0 ... + 55 oC
    Rozmery: 255 x 130 x 54 mm (skutočné rozmery)

Sada obsahuje:

    multiprepínač
    Napájacie kľúč pre zaskrutkovanie F konektora
    AC adaptér
    originálne balenie
