Reflexné bezpečnostné fotobunky pre automatické brány 10 m IN

Reflexné bezpečnostné fotobunky pre automatické brány 10 m

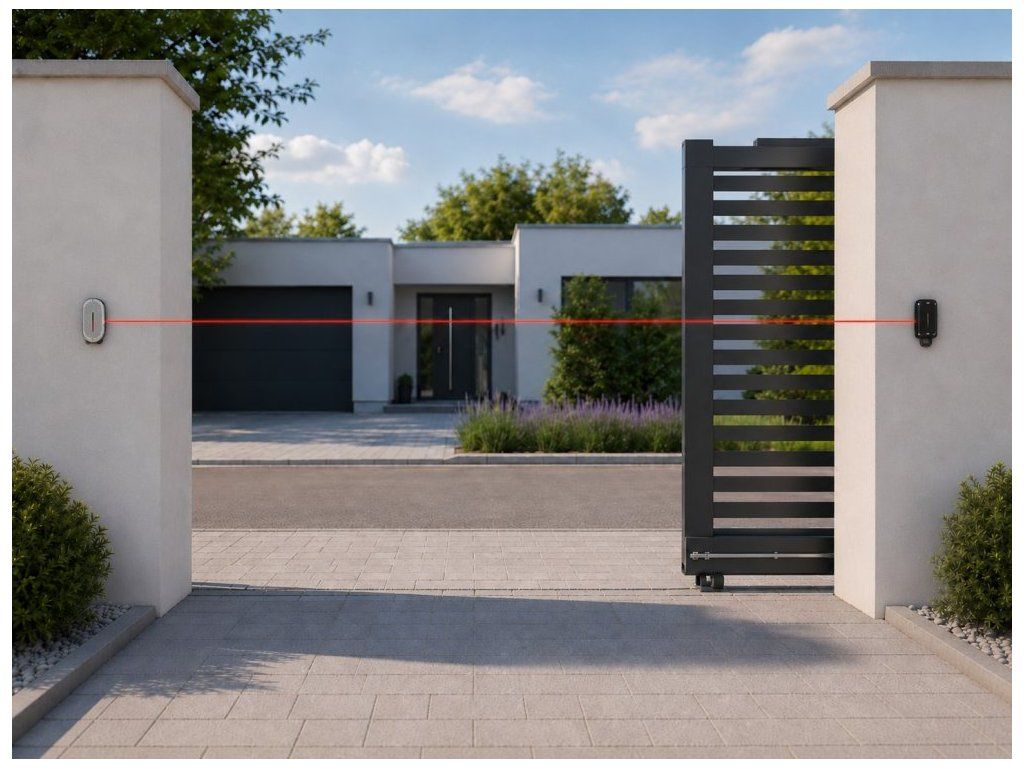

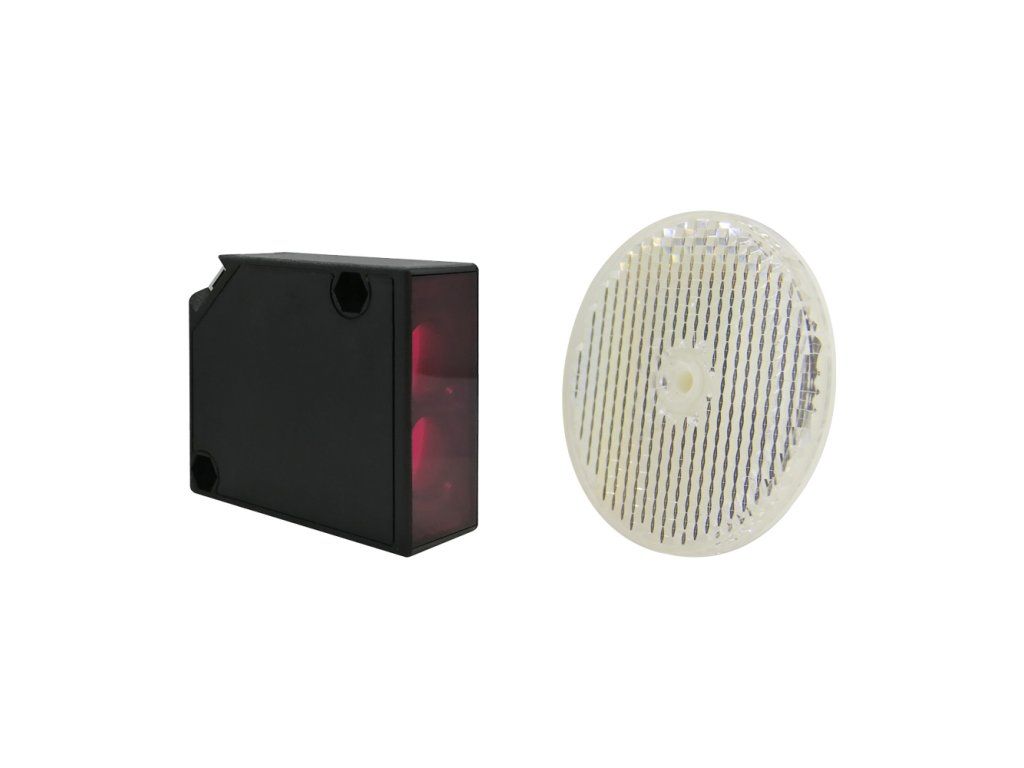

Reflexné bezpečnostné fotobunky sú určené na zvýšenie bezpečnosti pri prevádzke automatických brán a vrát. Pracujú na princípe infračerveného lúča, ktorý sa odráža od reflexného terčíka umiestneného oproti senzoru. Ak osoba, vozidlo alebo predmet lúč preruší, riadiaca jednotka pohonu dostane signál a podľa nastavenia pohon zastaví, zablokuje alebo zmení smer pohybu brány. Riešenie je vhodné pre posuvné aj krídlové brány, najmä pri rodinných domoch, firemných vjazdoch a parkovacích systémoch. Fotobunky majú dosah až 10 m, krytie IP67 a odolnosť proti silnému slnečnému svetlu až 100 000 luxov. Pri výbere treba počítať s tým, že reflexný terčík musí byť správne umiestnený oproti senzoru a lúč nesmie byť tienený prekážkami.

Hlavné vlastnosti

• reflexný bezpečnostný senzor pre automatické brány a vráta
• detekcia prekážky pomocou odrazeného infračerveného lúča
• vhodné pre posuvné aj krídlové brány
• detekčná vzdialenosť až 10 m
• krytie IP67 pre vonkajšie použitie
• reakčný čas do 30 ms
• ochrana proti skratu a prepólovaniu

Ako reflexné fotobunky fungujú

Senzor vysiela lúč smerom na reflexný terčík, od ktorého sa svetlo vracia späť do prijímača. Pri prerušení lúča fotobunka vyhodnotí prekážku a odošle signál do riadiacej jednotky brány. Takéto riešenie pomáha zabrániť nechcenému zatvoreniu brány v momente, keď sa v jej dráhe nachádza auto, osoba alebo iný predmet.

Použitie pri bránach a vjazdoch

Fotobunky sú vhodné pre bežné domáce aj komerčné inštalácie. Používajú sa pri vjazdoch k rodinným domom, vo firemných areáloch, pri parkovacích systémoch aj pri automatických vrátach. Napájanie 12 až 24 V AC/DC umožňuje použitie s viacerými typmi pohonov, vždy však treba overiť zapojenie podľa riadiacej jednotky konkrétneho pohonu.

Kedy zvoliť reflexné riešenie

Reflexné fotobunky sú praktické tam, kde je možné oproti senzoru pevne namontovať reflexný terčík. Oproti klasickému páru vysielač a prijímač stačí viesť kábel iba k jednej aktívnej jednotke, čo môže zjednodušiť montáž. Nie sú však ideálne v miestach, kde by terčík nebolo možné presne osadiť alebo kde hrozí jeho časté znečistenie či mechanické poškodenie.

Technické špecifikácie

• Typ: reflexné bezpečnostné fotobunky
• Použitie: automatické pohony brán a vrát
• Detekčná vzdialenosť: až 10 m
• Svetelný zdroj: červené svetlo 660 nm
• Napájanie: 12 až 24 V AC/DC
• Odber prúdu: ≤ 40 mA
• Stupeň krytia: IP67
• Prevádzková teplota: −25 °C až +55 °C
• Reakčný čas: ≤ 30 ms
• Oneskorenie po zapnutí: 200 ms
• Odolnosť proti slnečnému svetlu: až 100 000 luxov
• Puzdro: PMMA / ABS plast
• Šošovka: PMMA
• Kábel: štandardný kábel 2 m
• Ochrana zapojenia: proti skratu a prepólovaniu

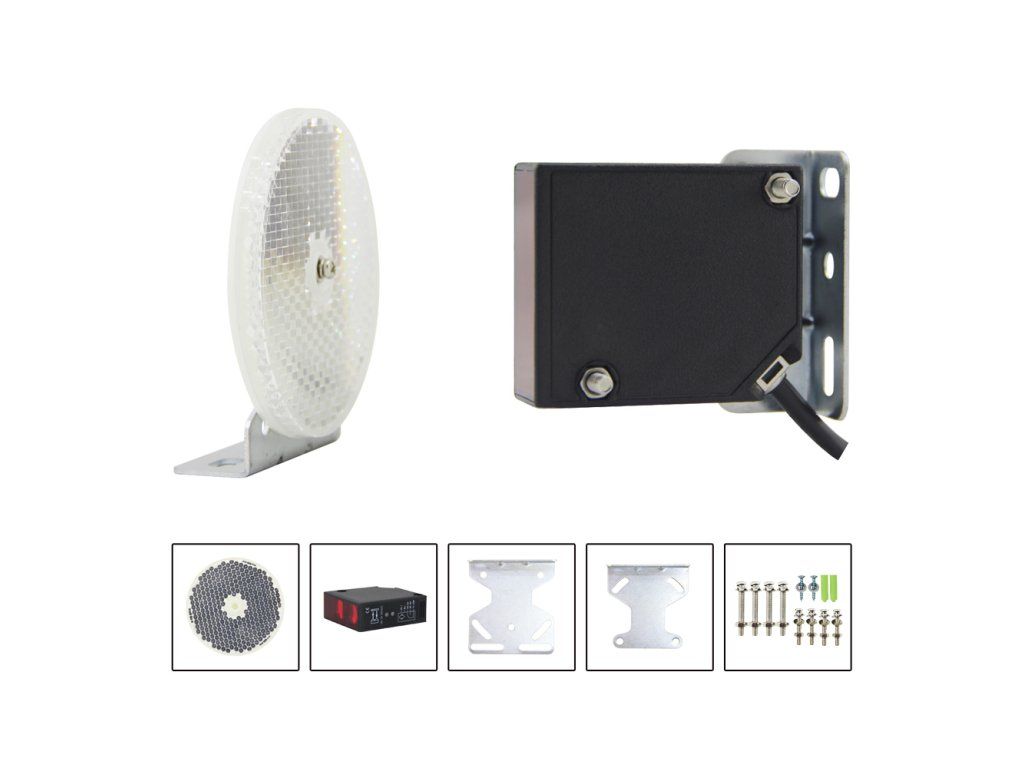

• Montážne príslušenstvo: kovový držiak a upevňovacie skrutky

Výhody

• Zvyšujú bezpečnosť pri zatváraní automatickej brány.
• Stačí jedna aktívna jednotka a reflexný terčík.
• Vhodné pre posuvné aj krídlové brány.
• IP67 umožňuje montáž vo vonkajšom prostredí.
• Rýchla reakcia do 30 ms pomáha spoľahlivo zachytiť prekážku.
• Dobrá odolnosť proti slnečnému a elektromagnetickému rušeniu.
• Ochrana proti prepólovaniu znižuje riziko poškodenia pri zapojení.

Nevýhody

• Reflexný terčík musí byť presne osadený oproti senzoru.
• Pri znečistení alebo zakrytí terčíka môže byť detekcia obmedzená.
• Kompatibilitu zapojenia treba overiť podľa riadiacej jednotky pohonu.
