Satlink ST-6979 Combo

Presné meranie signálu pre satelitné a terestriálne systémy

SATLINK WS-6979 je profesionálny merač anténneho signálu, ktorý vám umožní rýchlo a presne nastaviť satelitné, pozemné a káblové prijímače. Je ideálny pre technikov, inštalatérov aj náročných domácich používateľov.

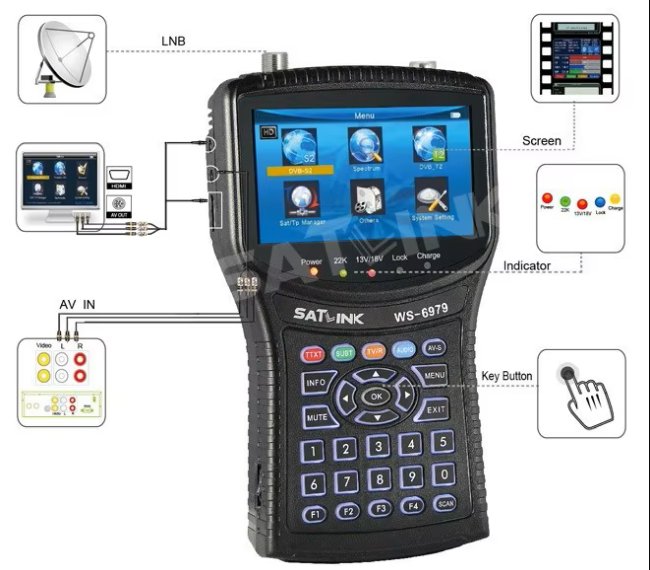

Vďaka vstavanému farebnému 3,5" LCD displeju poskytuje okamžitý náhľad na prijímané kanály a jednoduché ovládanie cez intuitívne menu – dostupné aj v češtine. S týmto kompaktným a odolným zariadením máte vždy spoľahlivé informácie o kvalite a sile signálu, kdekoľvek sa nachádzate.

Hlavné vlastnosti

• Meranie DVB-S, DVB-S2, DVB-T, DVB-T2 a DVB-C
• Farebný 3,5" LCD displej s náhľadom kanálov
• Podpora kódeku H265 HEVC
• Zvuková signalizácia pri nájdení signálu
• USB konektor na aktualizáciu softvéru
• Audio/video vstupy a výstupy, HDMI in/out
• Programovanie cez USB, výstup 12V pre kamery
• Vstavaný ventilátor a reproduktory
• Ergonomické puzdro a kompaktné rozmery
• Batéria 3000 mAh + autonabíjačka v balení

#showmore#

Komplexné možnosti merania

Tento merač zvláda všetky moderné normy vrátane DVB-S/S2, DVB-T/T2 a DVB-C s podporou kódekov H264/265 HEVC, čo z neho robí všestranný nástroj na diagnostiku a nastavenie anténnych systémov.

Vstavaný auto-kalibračný systém zaručuje presné hodnoty bez potreby manuálneho nastavovania.

Merať môžete všetko – od BER a C/N až po indikáciu sily signálu s audio upozornením, ktoré pomáha pri presnom zacielení antény.

Robustný pomocník do terénu

WS-6979 je navrhnutý pre každodenné použitie v náročných podmienkach.

Jeho ergonomický tvar, ľahká konštrukcia, ochranné puzdro a vstavaná batéria s kapacitou 3000 mAh umožňujú dlhé a komfortné meranie aj bez prístupu k elektrickej sieti.

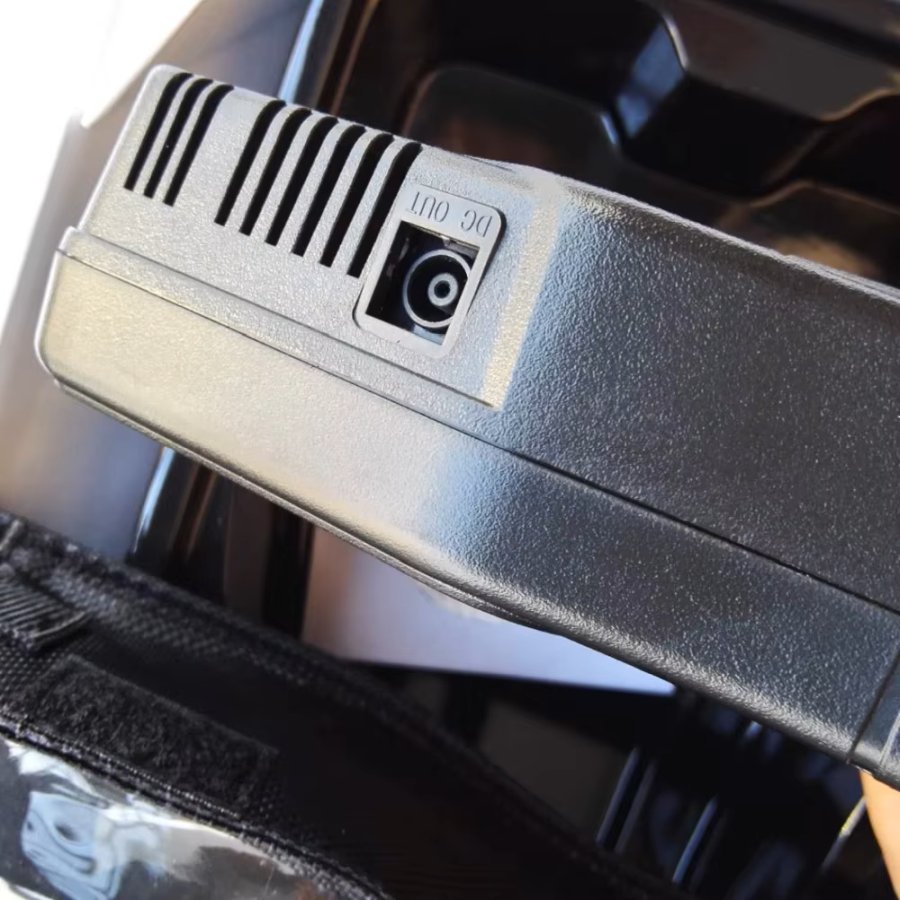

V balení nájdete aj autonabíjačku a 12V výstup pre napájanie kamier, čo oceníte najmä pri inštaláciách na ťažko dostupných miestach.

Pokročilé funkcie pre náročných

Zariadenie umožňuje programovanie cez USB, prehľadávanie NIT a PID, ovládanie točníc DiSEqC 1.0, 1.1, 1.2 a 22kHz, aj úpravu parametrov satelitov a transpondérov.

Prehľadávanie spektra, zobrazenie živého náhľadu z tunera cez HDMI, či AV vstupy a výstupy robia z tohto modelu skutočne všestranný nástroj.

Zariadenie využíva výkonný Novatek procesor a 1 GB DDR3 SDRAM, čo zaručuje svižnú prevádzku.

Kvalitný HW - základ presného merania

Tento merač je vybavený procesorom Novatek 500 MHz, ktorý sa stará o svižné a plynulé spracovanie údajov.

SDRAM pamäť typu DDR3 (1 GB) zabezpečuje stabilný chod aj pri náročnejších úlohách, ako je spektrálna analýza či zobrazenie viacerých parametrov súčasne.

Vďaka vstupu HDMI môžete sledovať výstup z externých tunerov priamo na displeji zariadenia – čo je funkcia, ktorú ocenia najmä profesionálni montéri satelitnej techniky.

Vlastnosti:

• Umožňuje meranie DVB-S, DVB-S2, DVB-T, DVB-T2 a DVB-C signálov.
• Menu meracieho prístroja je v českom jazyku, čo uľahčuje jeho použitie u ľudí menej zdatných v angličtine.
• Výdrž meracieho prístroja je až 5 hodín pri bežnom používaní.
• Umožňuje napájanie zosilňovača v anténnom systéme 5/12/17V(max.100mA).

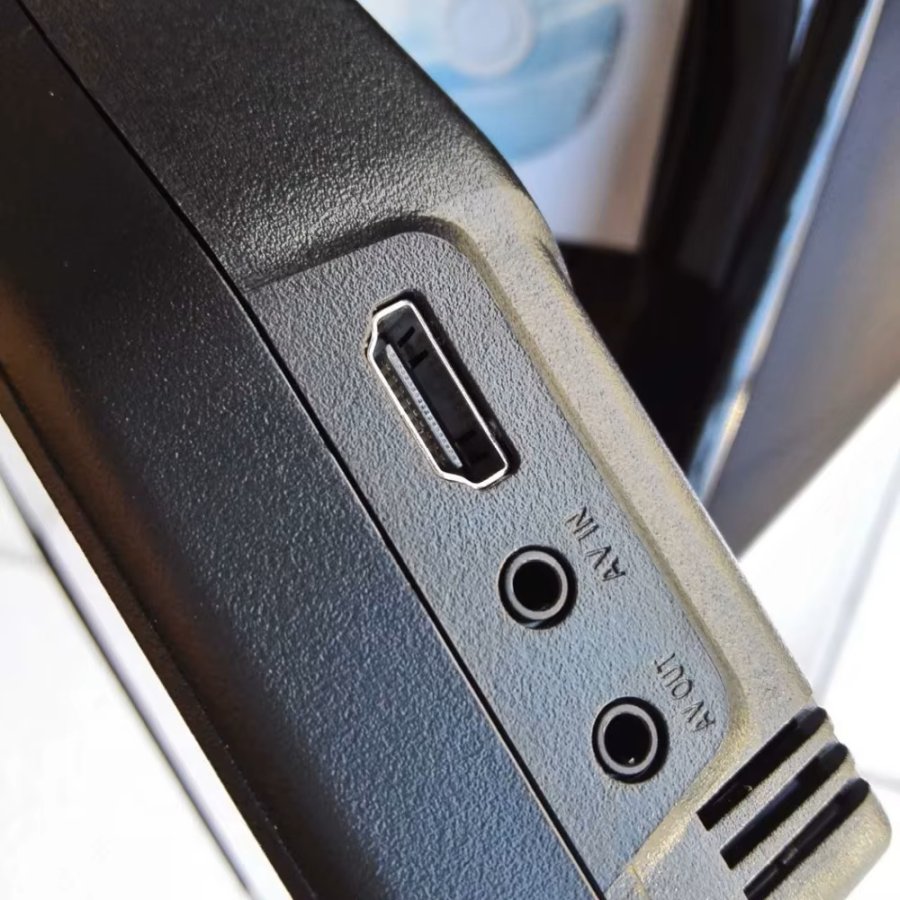

• Vybavený jedným HDMI výstupom na zobrazenie obsahu prístroja na externej obrazovke, čo je okrem iného vhodné aj na testovanie káblov.
• Vo výbave nájdete aj analógový vstup a výstup cez jack 3,5 mm.

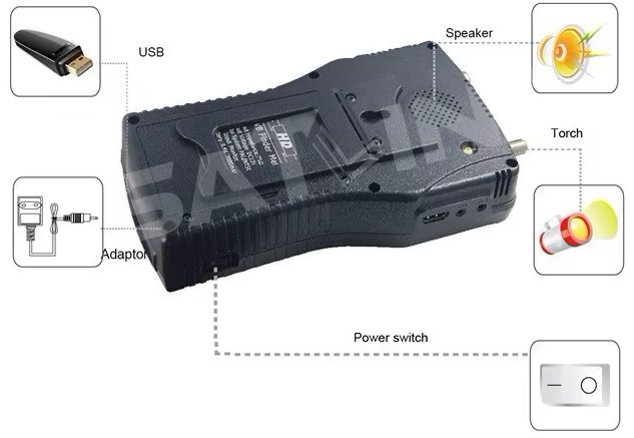

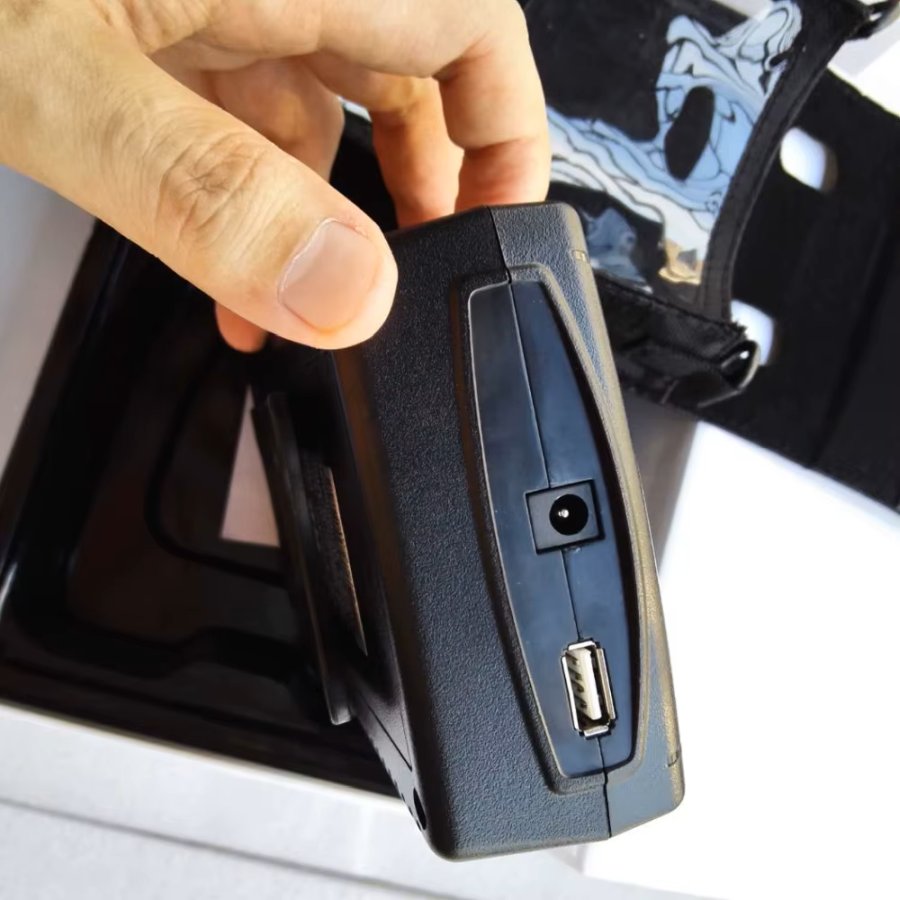

• Výrobca osadil merací prístroj aj USB 2.0 portom, ktorý umožňuje upgrade softvéru alebo po pripojení externého disku (NTFS, FAT32, FAT16) prehrávanie multimédií (wma, mp3, mp4, avi, jpg, jpeg, bmp, img).
• Na zadnom paneli je osadený dvoma reproduktormi.
• Integrované svietidlo pre prácu v zhoršených svetelných podmienkach.
• 4,3-palcová obrazovka s vysokým rozlíšením TFT LCD
• Plne kompatibilné s DVB-S / S2 / T / T2 / C, MPEG-2 / MPEG-4
• Hardvérové dekódovanie MPEG-2 / MPEG-4, H.265, HEVC
• Digitálny merač sily signálu a kvality SNR, MER, BER, PBER...
• Analyzátor konštelácie
• Spektrálny analyzátor
• Podporuje skenovanie Auto, Blind, Manual alebo NIT
• Zvuk a svetelný alarm na uzamknutie hľadaného signálu
• Automatický výpočet uhla AZ, EL
• Podporuje tón DISEQC 1,0 / 1,1 / 1,2, 0 / 22kHz
• Integrovaný reproduktor
• Podpora AV výstupu i AV vstupu
• Ochrana LNB proti skratu
• Zahrnutá Li-Ion batéria 7.4V / 3000mAh
• Aktualizácia softvéru cez USB port
• Jednoduché prenášanie

Technické čpecifikácie

Štandardy: DVB-S2/S, DVB-T/T2
Typ konektora: F Typ
Vstupná frekvencia: 950 je 2150 MHz
Vstupná úroveň signálu: - 65 až -25 dBm
Ovládanie prepínača pásma: 22 kHz
LNB napájanie: 13V/18V, IMax 400mA
Typ demodulácie: QPSK,8PSK,16APSK
Symbolová rýchlosť 2
Typ konektora: FEMALE Typ
Vstupná frekvencia: 48 až 862 MHz
Vstupná úroveň signálu: -79,5 dBm (MAX)
ANT Napájanie: 5V, 12V/17V Imax 100mA
Typ demodulácie:QPSK,16QAM.64QAM,256QAM
LCD Typ TFT PRENOS
Počet bodov:480 (RGB) x272
Aktívna plocha: (ŠxV) 95,04x53,86 mm2
Typ konektora: 3,5 mm jack
Video výstup: CVBS,
Audio výstup :Stereo Audio L/R výstup
HDMI výstupný konektor
Formát HDMI: 1.3a
Typ konektora: 3,5 mm jack
Video vstup :CVBS,
Audio vstup :Stereo audio vstup L/R
Dekompresia videa: MPEG-2 MP@HL, dekódovanie MPEG-1, MPEG-4 ASP@L5 HD
rozlíšenie, H.264 MP&HP@L4, HW dekódovanie JPEG
Rozlišovacia rýchlosť: PAL-25 snímka@720*576, snímka NTSC-30@720*480,
Kompatibilita signálu: Podpora konverzie pre rôzne video formáty
Formát videa 4:3,16:9, prevodom Pan & Scan a Letter Box
Dekompresia zvuku: MPEG-1 Layer I/II, MPEG-2 Layer I/II,
Režim výstupu zvuku: Stereo, Mono, R/L
USB konektor
Dátový protokol rozhranie USB 2.0
Systém správy súborov NTFS,FAT32,FAT16
formát súboru wma,mp3,mp4,avi,jpg,jpeg,bmp,img
Mikroprocesor NOVATEK
Frekvencia hodín 500 MHz
Pamäť SDRAM 1Gbit DDR3
Li-Ion batéria 7,4V/3000mAh (prevažuje stroj za označením)
VÝSTUP adaptéra: DC12V/1,5A, INTUPT:100-240VAC 50/60Hz (Bude v závislosti od aktuálnej konfigurácie)
Príkon Max. 10W
Veľkosť (Š x H x V) 9,5 x 15,5 x 4,5 (cm)

Kombinovaný merač DVB-S2 DVB-T2 HD Mpeg4
Indikácia sily a kvality signálu ÁNO
Zvukový signál nájdenia satelitu ÁNO (dá sa vypnúť)
Batéria LI-ION 7,4V 3000mAh
Možnosť úpravy satelitu, transpondéra, frekvencie ÁNO
Podpora DiSEqC 1.0/1.1/1.2 a 22 kHz
Možnosť aktualizácie softvéru cez USB port ÁNO

Ako pridať chýbajúcu družicu do zoznamu?

Ukážeme si na príklad pridania družice Hotbird:

MENU – INÉ – Zoznam satelitov – (červené tlačidlo) Pridať –

Názov satelitu: Hot Bird (upraviteľný názov)
Miesto: Východ
Zemepisná dĺžka: 013,0

Potom kliknutím na tlačidlo OK potvrďte uloženie. Od tohto momentu sa do zoznamu satelitov pridá nový satelit.
