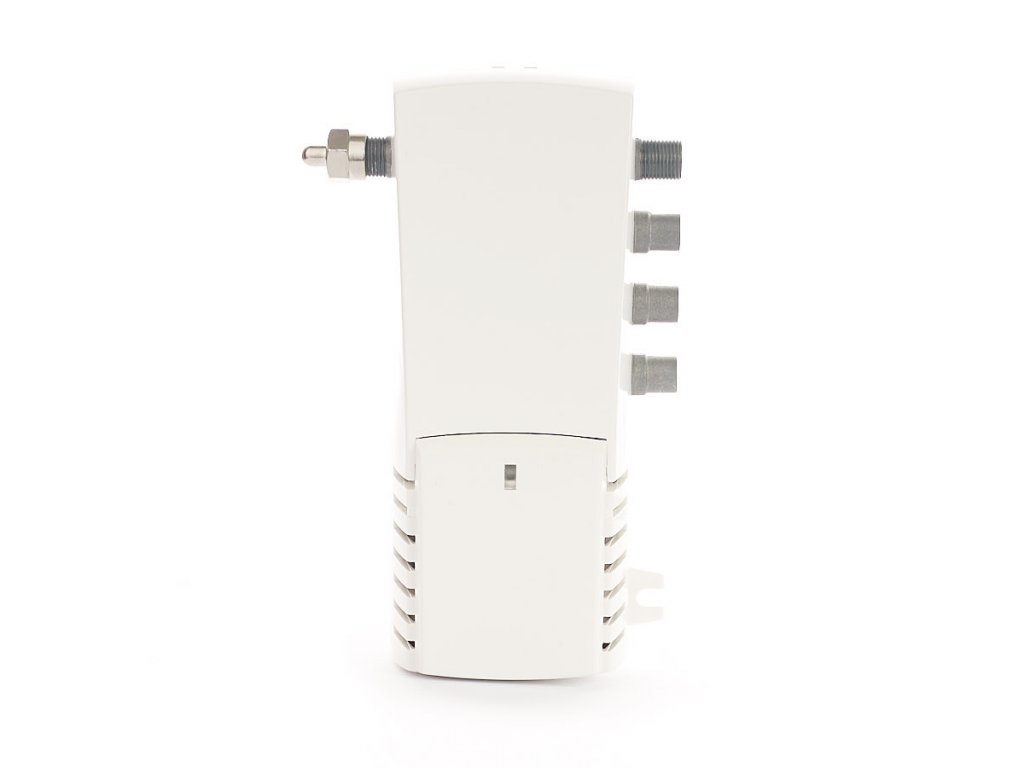

Modulátor TECATEL VHF/UHF -TE-MT47

TV Modulátor TERRA MT47 (kanál 1-12 & 21-69).

Dvojitý modulátor MT47 s postranným pásmom má mikroprocesorové riadenie - voľba výstupného kanála sa vykonáva dvoma tlačidlami (po otvorení horného krytu).

Číslo kanála, alebo premenlivý parameter je zobrazené na LED displeji a uložené v energeticky nezávislej pamäti.

Použitie stabilizovaného PLL prakticky eliminuje frekvenčnú chybu. Existuje možnosť chrániť modulátor proti neoprávnenej zmene nastavených parametrov.

Modulátory možno zapojiť do kaskády. Ich RF signály môžu byť kombinované s pozemnými TV kanálmi (to vyžaduje zladiť úrovne pozemných TV signálov s RF výstupnými úrovňami modulátorov, rovnako ako zabezpečiť primeraný frekvenčný odstup).

Modulátor MT47 je monofonický. Signály z AUDIO L a AUDIO R vstupy sú zmiešané.

V porovnaní s predchádzajúcou sériou môžu tieto Terra moduláty poskytnúť kompatibilitu s mnohými verziami PAL systému.

Možnosti nastavenia:
- video nosná frekvencia,
- RF výstupná úroveň,
- audio subnosná frekvencia,
- A/V ratio,
- štandardná odchýlka (+/-50 kHz) audio nosnej pre vstupnú úroveň 150-775 mV

Modulátory možno úspešne použiť v domácich anténnych inštaláciách, rovnako ako aj v malých MATV systémoch. Starostlivá kontrola kvality v spoločnosti Terra robí z týchto zariadení prakticky bezporuchové.

1 - AUDIO L - vstupný konektor signálu ľavého zvukového kanála (typ RCA)
2 - AUDIO R - vstupný konektor signálu pravého zvukového kanálu (typ RCA)
3 - VIDEO - vstupný konektor video signálu (typ RCA)
4 - RF OUT - výstupný konektor RF signálu (typ F)
5 - RF IN - Vstupný konektor RF signálu (typ F)
6 - RF OUT - RF regulátor úrovne výstupného signálu
7 - dvojmiestny LED displej
8 - indikátor napájacieho napätia
9 - skrutkovač
10 - napájací kábel
11 - AUDIO - regulátor odchýlky subnosnej zvuku (len pre MT41, MT47)
12 - vonkajšie veko (otvoriteľné rukou)

Špecifikácie

Video vstup

frekvenčný rozsah: 20 Hz - 6 MHz

úroveň/impedancia: 1 V ± 0,1 V/75 Ω

Audio vstup

frekvenčný rozsah: 20 Hz - 15 kHz

nastavenie úrovne: 0 ÷ 7 dB

úroveň/impedancia/odchýlka: 2x775 mV RMS/10 kΩ/50 kHz

RF výstup

úroveň (typická)/impedancia: 85 dBµV/75 Ω

nastavenie úrovne: 0 ÷ -20 dB

výstupné kanály: podľa kanálových tabuliek: B/G/D/K/H/I/L/M/N/Au

frekvenčný rozsah: 45-84 MHz, 170-300 MHz, 470-862 MHz

Zvuková pomocná nosná frekvencia:4,5 MHz, 5,5 MHz, 6,0 MHz, 6,5 MHz

Rozsah jemného doladenia nosnej frekvencie videa: ± 2,25 MHz max. o krok 0,25 MHz

Kombinácia cez stratu: 2,5 dB

Frekvenčný rozsah RF kombinácie: 5-862 MHz

A/V pomer: 12/16 dB

Hĺbka amplitúdovej modulácie, typická: 81 %

Pomer signál/šum, vážený: ≥ 55 dB

Spotreba energie: 230 V~ 50/60 Hz 3 W

Rozsah prevádzkových teplôt: -10°C ÷ + 50°C

Rozmery/Hmotnosť (zabalené): 133x73x39 mm/0,36 kg
