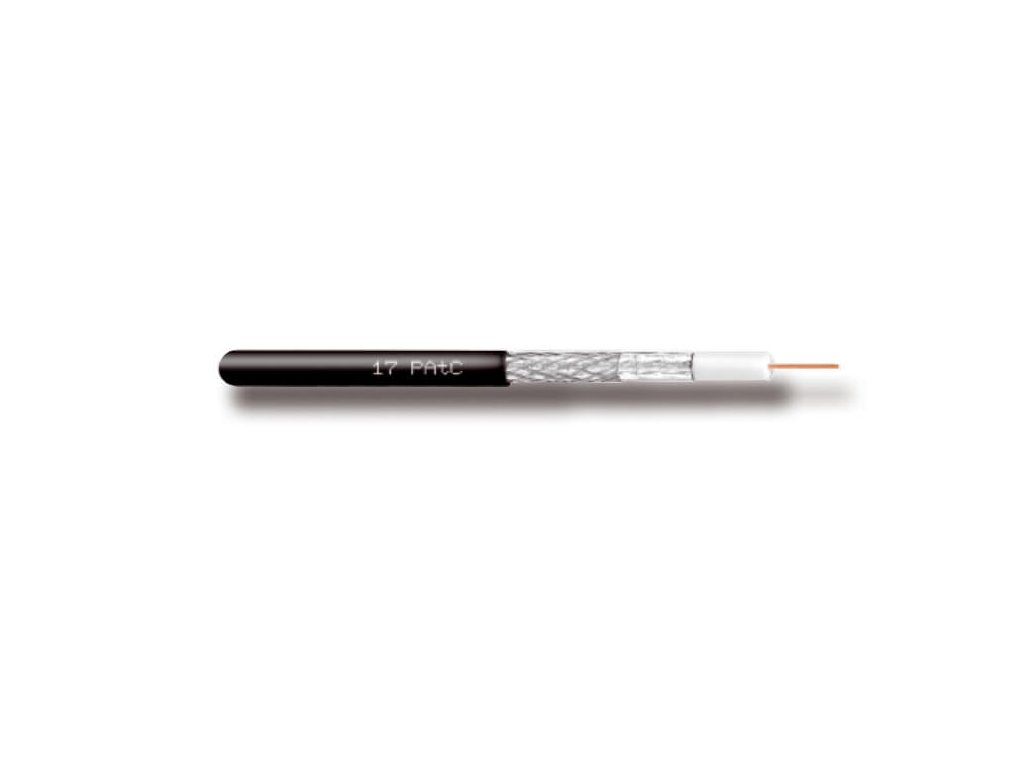

CAVEL 17PAtC UV stabilný - 100m balenie
Značkový Koaxiální KABEL Cavel 17PAtC vhodný i pro instalaci do venku, pro TV / SAT / R.
Délku si objednejte podle potřeby, 1ks = 1 metr.
Z důvodu útlumu Doporučujeme maximální délku vedení dělat 75m.
KONŠTRUKČNÉ VLASTNOSTI
Vnútorný vodič
priem. mm
1,13
materiál
Cu
Dielektrikum…
CAVEL 17PAtC UV stabilný - 100m balenie
Konfigurace zdarma
Satelitní přijímače a multimediální centra plně nastavíme a připravíme k používání.
Ověřený eshop
Spolehlivý rodinný e-shop s 15letou tradicí, jsme mnohonásobný vítěz soutěží ShopRoku.
Víme co prodáváme
Užijte si naši super technickou a SW podporu. Poradíme nejen s TV příjmem před nákupem i po nákupu.
Rychlé doručení
Vše máme skladem, doručujeme do 48 hodin kurýrem nebo na výdejní místa.
Značkový Koaxiální KABEL Cavel 17PAtC vhodný i pro instalaci do venku, pro TV / SAT / R.
Délku si objednejte podle potřeby, 1ks = 1 metr.
Z důvodu útlumu Doporučujeme maximální délku vedení dělat 75m.
| KONŠTRUKČNÉ VLASTNOSTI | ||
| Vnútorný vodič | priem. mm | 1,13 |
| materiál | Cu | |
| Dielektrikum | materiál | PEG |
| priem. mm | 4,8 | |
| Tienenie | ||
| 1. Povrch laminátovej fólie | materiál | APA |
| 2. Opletenie | materiál | CuSn |
| Hustota opletenia | % | 45 |
| priem. mm | 5,30 | |
| Ochranná folia | materiál | - |
| priem. mm | - | |
| Vonkajší plášť | materiál | PE |
| priem. mm | 6,8 | |
| FYZIKÁLNE ÚDAJE | ||
| Obsah medi | kg/km | 14,5 |
| Váha kábla | kg/km | 36 |
| Min. rádius ohybu: | ||
| samostatný / opakované ohyby | mm | 35/70 |
| Max. pevnosť v ťahu | N | 150 |
| ELEKTRICKÉ ÚDAJE | ||
| Impedancia | Ohm | 75±3 |
| Kapacita | pF/m | 52±2 |
| Velocity ratio | % | 85 |
| Útlm (pri 20 ° C) | ||
| 5 MHz | dB/100m | 1,6 |
| pri 10 MHz | dB/100m | 2,1 |
| pri 30 MHz | dB/100m | 3,2 |
| pri 50 MHz | dB/100m | 4,1 |
| pri 200 MHz | dB/100m | 7,9 |
| pri 300 MHz | dB/100m | 9,8 |
| pri 470 MHz | dB/100m | 12,4 |
| pri 862 MHz | dB/100m | 17,1 |
| pri 1000 MHz | dB/100m | 18,5 |
| pri 1750 MHz | dB/100m | 24,9 |
| pri 2150 MHz | dB/100m | 27,9 |
| pri 2400 MHz | dB/100m | 29,6 |
| pri 3000 MHz | dB/100m | 33,4 |
| Štrukturálny Spätný Útlm (SRL) | ||
| pre 5 - 470 MHz | dB | > 30 |
| pre 470 - 1000 MHz | dB | > 28 |
| pre 1000 - 2000 MHz | dB | > 26 |
| pre 2000 - 3000 MHz | dB | > 22 |
| Tienenie (SA) | trieda | A |
| pre 5 - 30 MHz (Tl) | mΩ/m | <5 |
| pre 30-1000 MHz | dB | >85 |
| pre 1000 - 2000 MHz | dB | >80 |
| pre 2000 - 3000 MHz | dB | > 70 |
| DC rezistancia: vnútorná / vonkajšia | Ohm/km | 18/22 |
| Odpor | Ohm/km | 40 |
| Izolačné napätie plášťa | kV | 5 |
| Max. prúd | A | 8 |
| Špecifikácia podľa normy | EN50117 | 2-5 |
| ŠTANDARD BALENIA | ||
| Druh balenia | zvitok | |
| Dĺžka jednotlivého balenia | m | 100 |
| Množstvo v krabici | m | 600 |
| Označenie balenia | S100M | |
| Vhodné pre CABLEBOX | typ | DS100 |
