HDMI modulátor pro DVB-T Spacetronik HDMOD-10 Micro

HDMI modulátor pro DVB-T Spacetronik HDMOD-10 Micro

Modulátor HDMOD byl vyvinut k doplnění příjmu digitální pozemní televize o další kanál pomocí externího zařízení s HDMI výstupem.

Integruje kódování a modulaci MPEG-4 AVC/H.264 pro konverzi audio/video signálů na DVB-T RF výstup. Jedná se o ideální řešení pro odesílání HD signálů ze satelitních přijímačů, kamer nebo přehrávačů médií do televizoru nebo set-top boxu do DVB-T rozvodu. Modulátor má čtyřmístný displej a 6 tlačítek, která umožňují intuitivní ovládání a nastavení.

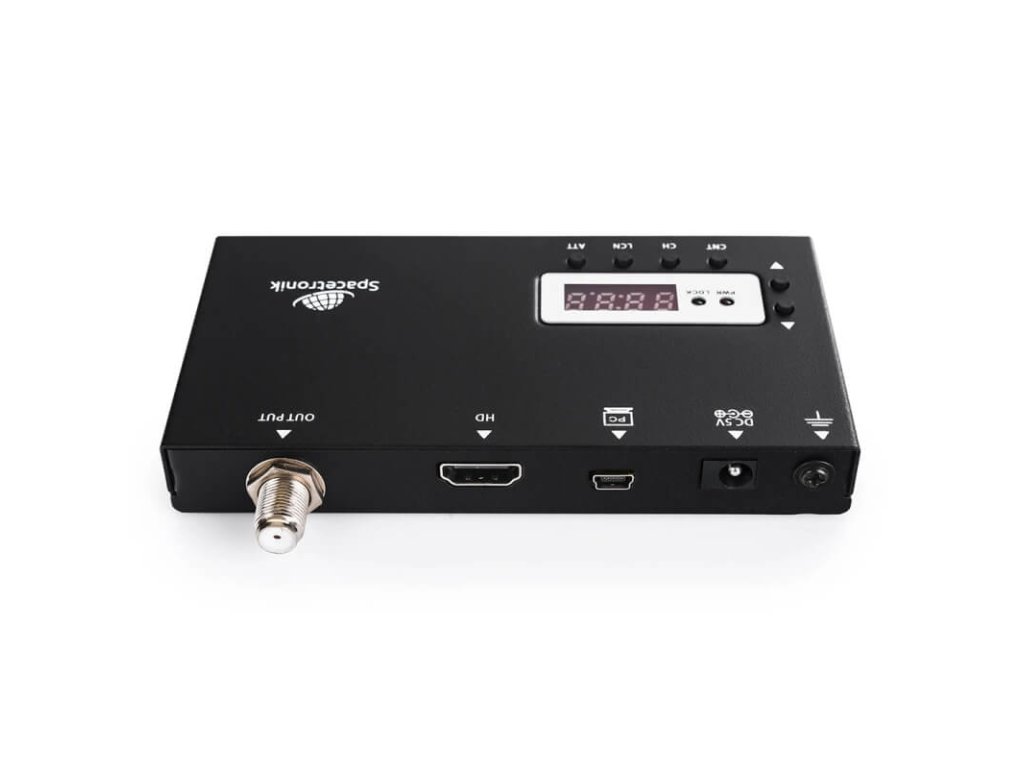

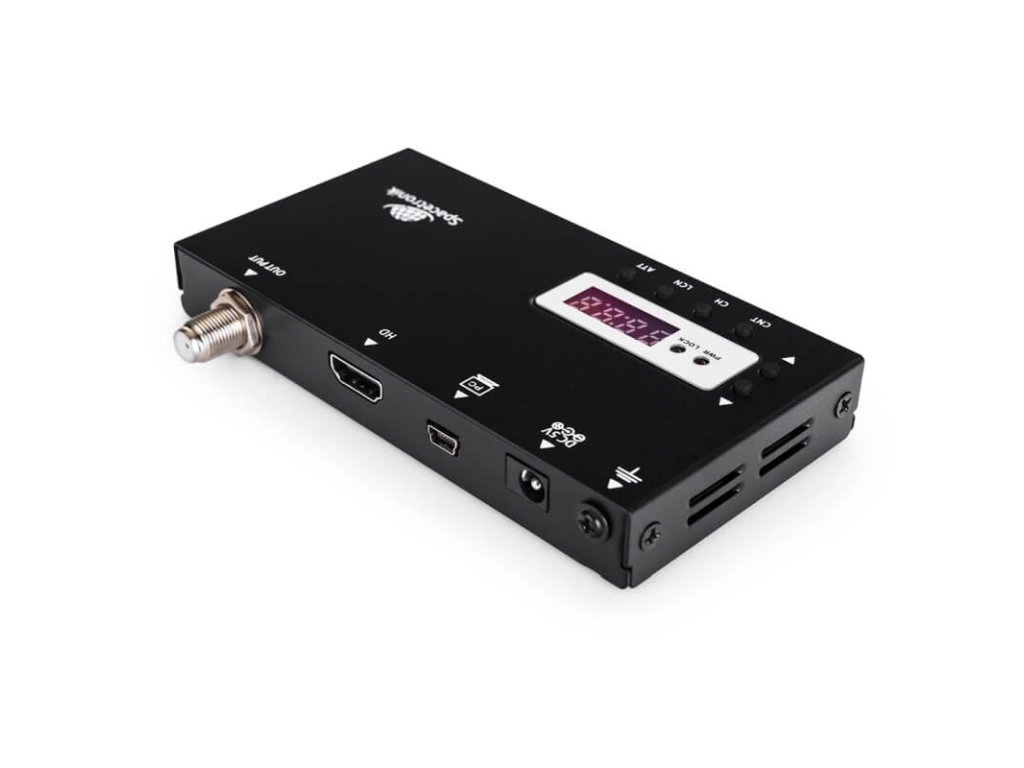

Vestavěné porty v modulátoru HDMOD-10
Zařízení je vybaveno vstupem HDMI, přes který můžeme připojit zdroj signálu a výstupní RF port pro posílání stejného signálu dále. Zařízení vyžaduje napájení (napájecí adaptér součástí soupravy), proto je v zařízení i vstup DC 5V. Kromě toho má modulátor port USB, který umožňuje připojení počítače k aktualizaci a uzemnění.

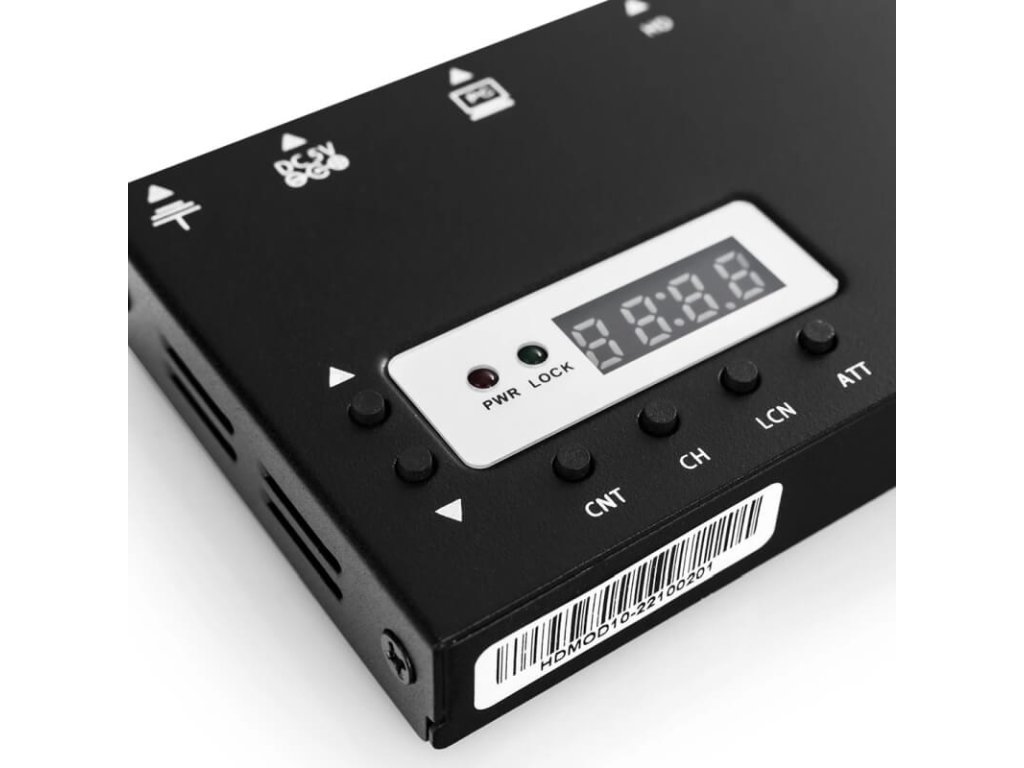

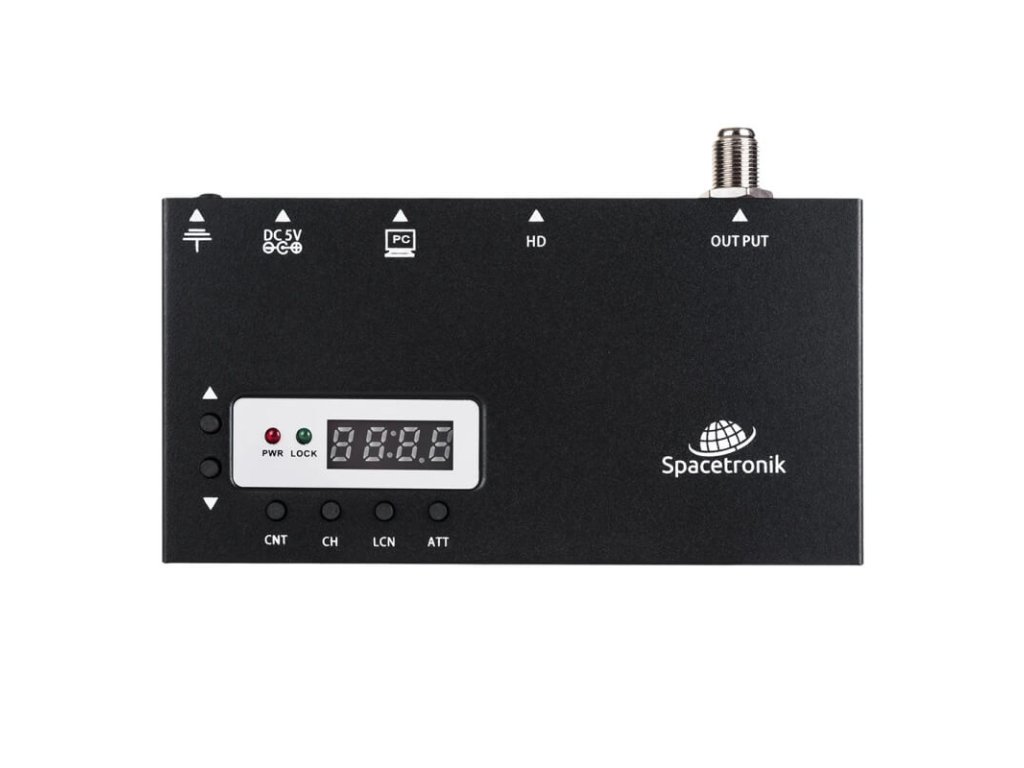

Přední panel HDMOD-10
Na předním panelu Spacetronik HDMOD najdeme navigační tlačítka ⁣ , díky kterým můžeme snadno spravovat parametry. Vestavěný displej pomáhá efektivně měnit parametry, které lze zvolit pomocí tlačítek výběru nastavení.

Jak připojit modulátor HDMI HDMOD-10?
Připojení modulátoru je velmi intuitivní a lze jej provést tak, jak je znázorněno na schématech níže. Modulátor je ideální, když chcete přenášet HD signály ze satelitních přijímačů, kamer nebo přehrávačů médií do televizoru nebo set-top boxu. Zařízení lze použít také v sérii s jiným modulátorem, takže počet kanálů v koaxiálním kabelu můžete libovolně zvyšovat.

Nejdůležitější vlastnosti:
- Vysoká úroveň integrace, vysoký výkon
- Plně funkční, integrovaný design
- Jediný modulátorový vstup, který převádí HD zdroj na DVB-T kanál
- Standardní modulace COFDM a kódování H.264
- Kompatibilita více video formátů včetně 720p / 1080p
- Šířka pásma: 7 /8MHz
- Frekvenční rozsah: 174 ~ 862MHz
- Plynulý nastavitelný rozsah výstupní úrovně RF signálu od 70dBuV do 100dBuV, 1dBuV
- LCD obrazovka
- Malá velikost a nízká hmotnost
- Uživatelsky přívětivé nastavení a ovládání

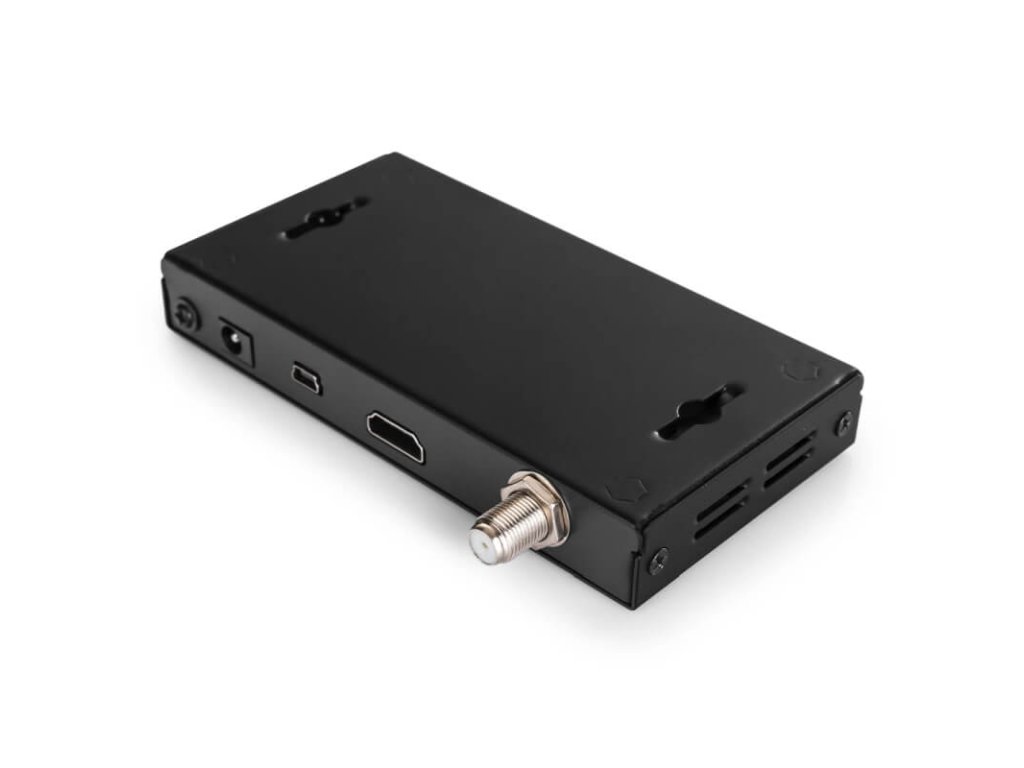

- Možnost montáže na zeď

Technické specifikace:
- Standard: DVB-T
- Konstelace: 64QAM 2K/8K
- Ochranný interval: 1/32
- Kód: 2/3
- Úroveň RF: 70 ~ 100 dBuV -
- Kvalita modulátoru MER: ±30dB -
- Zeslabovač: 0-15 dB
- Impedance výstup: 75Ω
- Komprese: H.264 - bitrate 5-15 Mbps
- Rozlišení videa: 1920 * 1080_60P, 1920 * 1080_50P;1920 * 1080_60i, 1920 * 1080_50i; 1280*720_60p, 1280*720_50P
- Konektor: HD
- Zdroj napájení DC 12V/1A

Obsah soupravy
- HDMOD-10 Mikro digitální modulátor
- DC napájení
- USB kabel - Mini USB
- Manuál
