HDMI modulátor do DVB-T Spacetronik HDMOD-10 Micro

HDMI modulátor pro DVB-T Spacetronik HDMOD-10 Micro - New version V2 - fialově bílé provedení

Modulátor HDMOD byl vyvinut k doplnění příjmu digitální pozemní televize o další kanál pomocí externího zařízení s HDMI výstupem.

Integruje kódování a modulaci MPEG-4 AVC/H.264 pro konverzi audio/video signálů na DVB-T RF výstup. Jedná se o ideální řešení pro odesílání HD signálů ze satelitních přijímačů, kamer nebo přehrávačů médií do televizoru nebo set-top boxu do DVB-T rozvodu. Modulátor má čtyřmístný displej a 6 tlačítek, která umožňují intuitivní ovládání a nastavení.

Hlavní vlastnosti

• HDMI vstup pro připojení libovolného Full HD zdroje.
• DVB-T výstup v rozsahu 174 až 862 MHz.
• Plná podpora H.264 a rozlišení 720p a 1080p.
• Výstupní výkon 70 až 100 dBuV s jemným krokováním.
• Integrovaný LCD displej a 6 tlačítek pro správu nastavení.
• Tlumič 0 až 15 dB pro optimalizaci úrovně signálu.
• Možnost sériového zapojení modulátorů pro více kanálů.
• Montáž na zeď a nízká spotřeba.

#showmore#

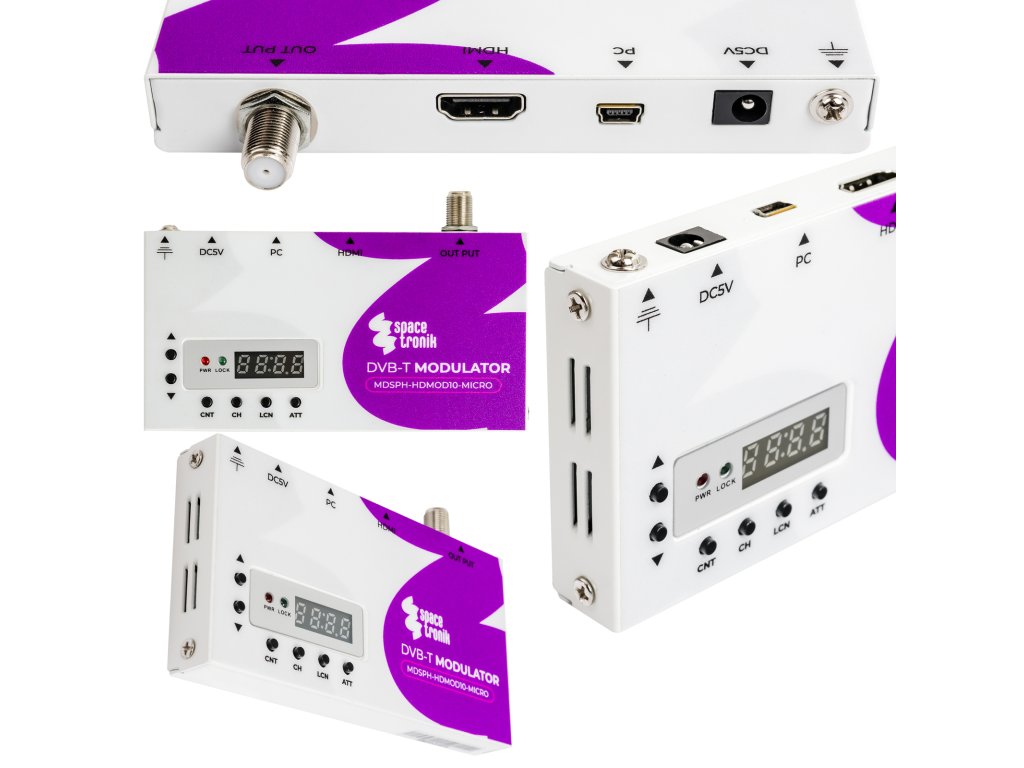

Vestavěné porty v modulátoru HDMOD-10
Zařízení je vybaveno vstupem HDMI, přes který můžeme připojit zdroj signálu a výstupní RF port pro posílání stejného signálu dále. Zařízení vyžaduje napájení (napájecí adaptér součástí soupravy), proto je v zařízení i vstup DC 5V. Kromě toho má modulátor port USB, který umožňuje připojení počítače k ​​aktualizaci a také port pro uzemnění.

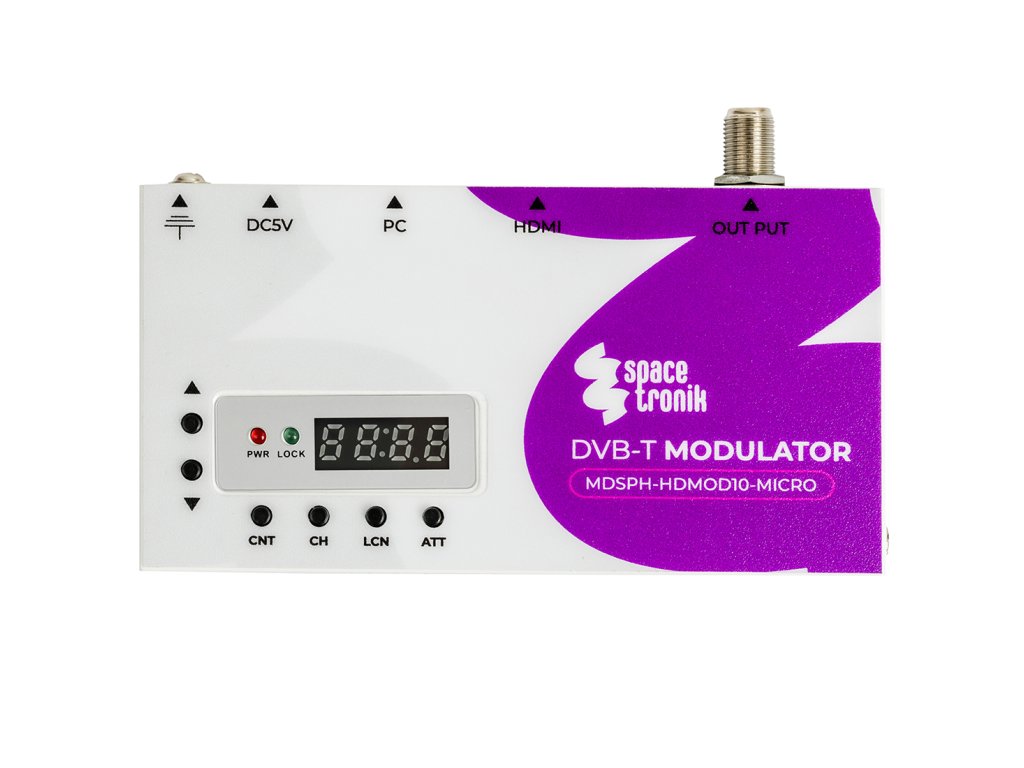

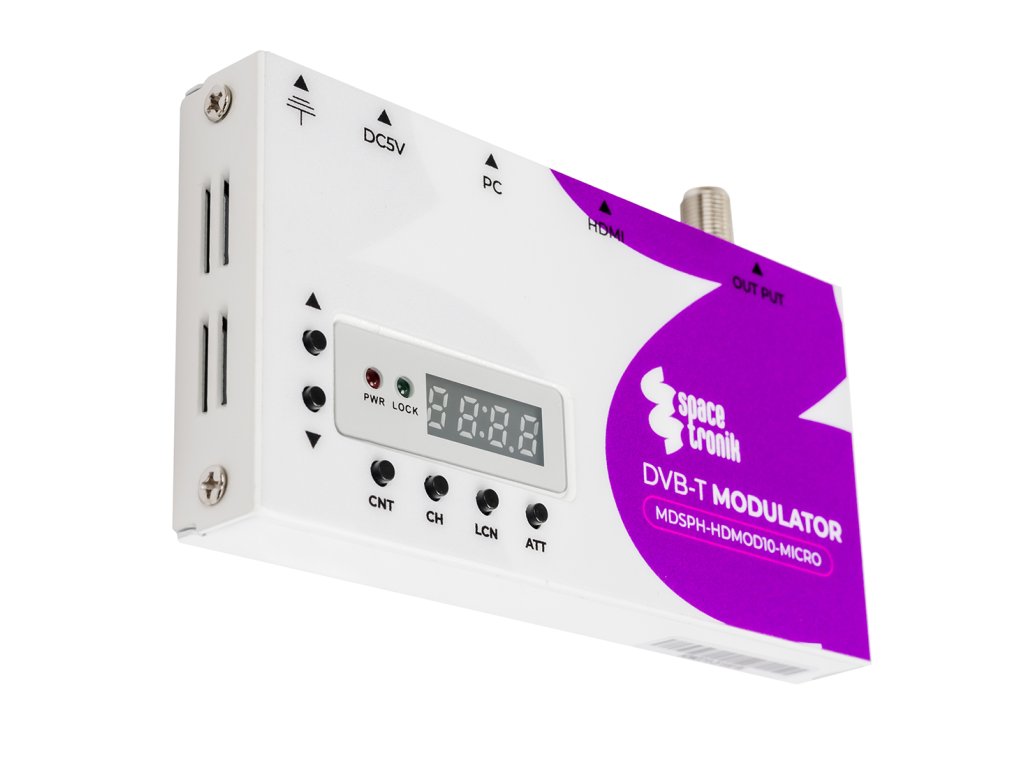

Přední panel HDMOD-10
Na předním panelu Spacetronik HDMOD najdeme navigační tlačítka⁣ , díky kterým můžeme snadno spravovat parametry. Vestavěný displej pomáhá efektivně měnit parametry, které lze zvolit pomocí tlačítek výběru nastavení.

Jak připojit modulátor HDMI HDMOD-10?
Připojení modulátoru je velmi intuitivní a lze jej provést tak, jak je znázorněno na schématech níže. Modulátor je ideální, když chcete přenášet HD signály ze satelitních přijímačů, kamer nebo přehrávačů médií do televizoru nebo set-top boxu. Zařízení lze použít také v sérii s jiným modulátorem, takže počet kanálů v koaxiálním kabelu můžete libovolně zvyšovat.

Nejdůležitější vlastnosti:
- Vysoká úroveň integrace, vysoký výkon
- Plně funkční, integrovaný design
- Jediný modulátorový vstup, který převádí HD zdroj na DVB-T kanál
- Standardní modulace COFDM a kódování H.264
- Kompatibilita více video formátů včetně 720p / 1080p
- Šířka pásma
: 7 862MHz
- Plynulý nastavitelný rozsah výstupní úrovně RF signálu od 70dBuV do 100dBuV, 1dBuV
- LCD obrazovka
- Malá velikost a nízká hmotnost
- Uživatelsky přívětivé nastavení a ovládání

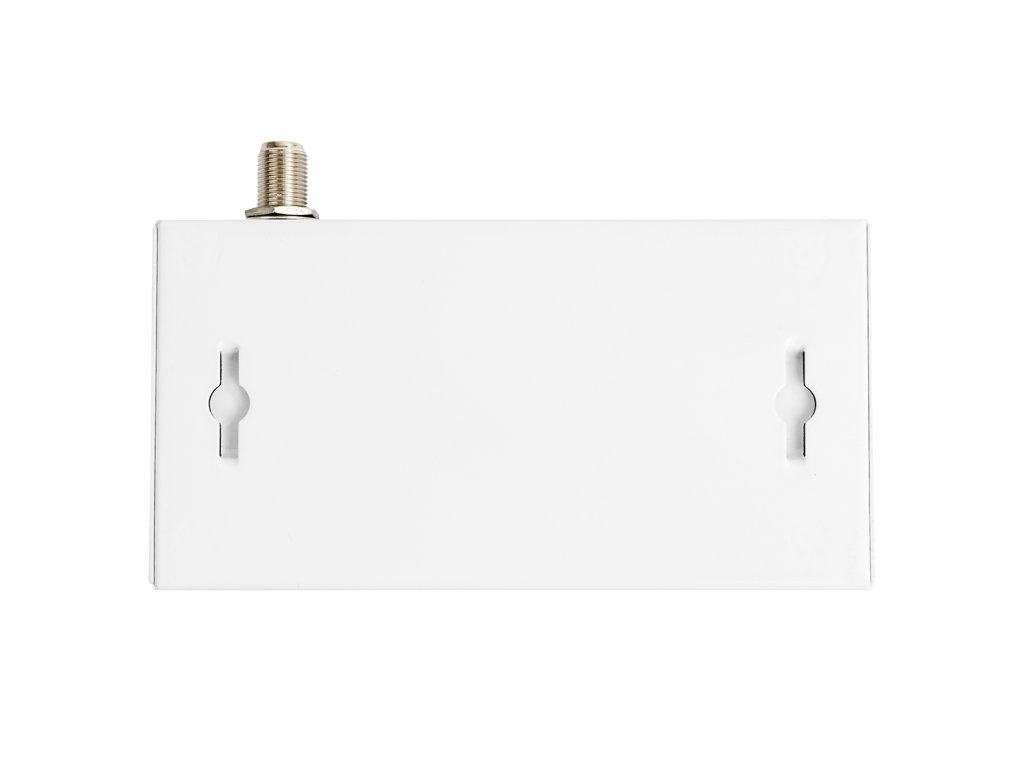

- Možnost montáže na zeď

HDMOD-10 Micro používá kompresi H.264 s datovým tokem 5 až 15 Mb/s, což umožňuje přenos ostrého Full HD obrazu bez zbytečného zatížení multiplexu. Podporuje více snímkových frekvencí, díky čemuž zvládá přehrávat obraz z různých typů zdrojů. Jeho metalické tělo snižuje rušení a chrání před elektrostatickými vlivy.

Hardwarové jádro modulátoru běží na stabilní architektuře s přesnou COFDM modulací a automatickou kontrolou RF úrovně. Díky přesnému taktování dokáže dosáhnout MER kolem 30 dB, což je hodnota typická pro profesionální headendy. Řízený attenuátor umožňuje dolaďovat výkon v krocích, takže modulátor se dobře ladí do stávajících sítí s rozdílnými útlumy.

Malý displej zjednodušuje nastavení, ale omezuje detailní pokročilé monitoringy. Podpora H.265 by byla do budoucna efektivnější, ale pro DVB-T je H.264 plně dostačující a kompatibilní.

Výhodou je stabilní DVB-T kvalita, jednoduché ovládání, silný RF výstup a kompaktní design. Nevýhodou je absence H.265 a pouze jeden HDMI vstup.

Technické specifikace:
- Standard: DVB-T
- Konstelace: 64QAM 2K/8K
- Ochranný interval: 1/32
- Kód: 2/3
- Úroveň RF: 70 ~ 100 dBuV -
- Kvalita modulátoru MER: ±30dB -:
0-15 dB: H.264 - bitrate 5-15 Mbps- Rozlišení videa: 1920 * 1080_60P, 1920 * 1080_50P;1920 * 1080_60i, 1920 * 1080_50i; 1280*720_60p, 1280*720_50P- Konektor: HD- Zdroj napájení DC 12V/1A

Obsah soupravy
- HDMOD-10 Mikro digitální modulátor
- DC napájení
- USB kabel - Mini USB
- Manuál

New version - fialově bílé provedení
