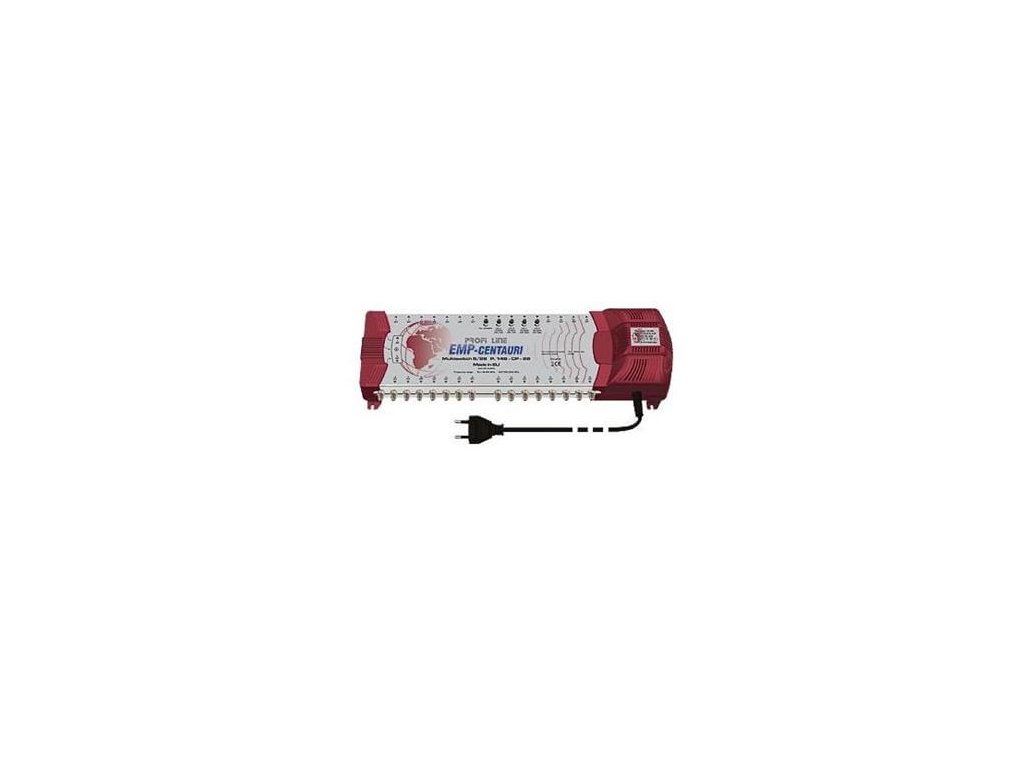

Multipřepínač EMP MS5/28 PIU6

Multipřepínač 5/28, volitelně aktivní nebo pasivní terestr. vstup, zdroj


Vlastnosti
5 vstupů
28 výstupů
volitelně aktivní / pasivní pozemní vstup
zabudovaný síťový zdroj


Technická specifikace
Frekvenční rozsah:
LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktivní), 5-862 MHz (pasivní)

Výstupy: 40-2300 MHz (aktivní), 5-2300 MHz (pasivní)

Řízení: 13/18 V + 0/22 kHz
Průběžný zisk/útlum: Sat. 4 dB prům.; Ter. aktivní: 10dB prům., pasivní: 25dB prům.
Izolace sat. vstupů: 20dB min.
Max. vstupní úroveň*: Sat. 90 dBµV prům.**; Ter. 100 dBµV prům. (pasivní), 90 dBµV prům. (aktivní)
Max. výstupní úroveň*: Sat. 86 dBµV prům.; Ter. 75 dBµV prům. (pasivní), 80 dBµV prům. (aktivní)
Příkon:
z každého přijímače: 40 mA (18 V)

ze zabudovaného zdroje: 3.5 W (pasivní), 5 W (aktivní) + LNB

Napájení terr. předzesilovače: 100 mA Max. (12 V DC)

Rozměry (d,š,v): 47.0 x 15.2 x 8.7 cm (délka síťové šňůry 130 cm)
Teplotní rozsah: -30 ~ +70 °C


* Ter.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
** Max. vstupní úroveň stoupá při použití vstupního atenuátoru. Udaná hodnota platí při vypnutém atenuátoru.
