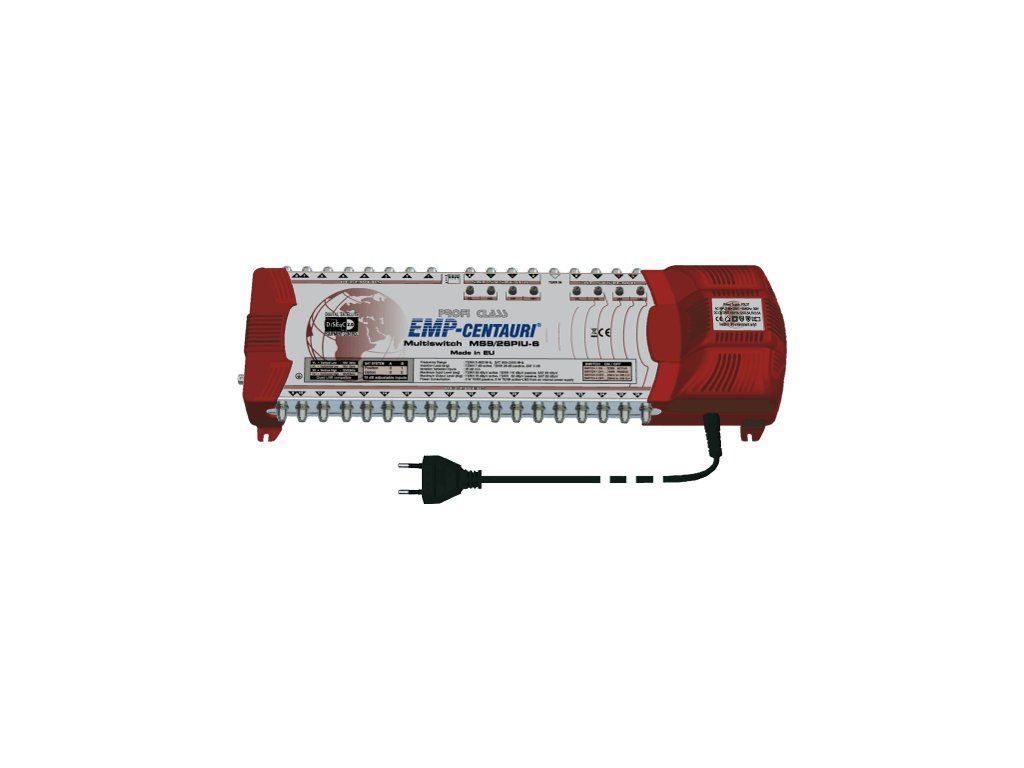

Multipřepínač EMP MS9/26PIU-6

Multipřepínač 9/26, volitelný ter. vstup, zdroj

Vlastnosti
9 vstupů
26 výstupů
Zabudovaný síťový zdroj

Přepínatelný aktivní / pasivní pozemní vstup. V pasivním režimu je signál včetně zpětného kanálu přítomen iv případě výpadku napájení.
Možnost zapnout 22 kHz tone pro vstupy z horního pásma pomocí DIP přepínačů pro použití s Quad LNB.

Napájení terestriálního vstupu 12V DC pro terestriální zesilovač (elektronická pojistka, 150 mA max)

15 dB atenuátory pro všechny vstupy
terminál pro uzemnění šasi multipřepínače

Technická specifikace
Frekvenční rozsah:
LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktivní), 5-862 MHz (pasivní)

Výstupy: 40-2300 MHz (aktivní), 5-2300 MHz (pasivní)

Ovládací povely: DiSEqC povely nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Připojovací útlum: Sat.: 950-2300 MHz 5 dB prům.; Ter.: 5-862 MHz (pasivní) 25 dB prům., 40-862 MHz (aktivní) 8 dB prům.
Oddělení SAT vstupů:
Mezi V/H polarizacemi: 20 dB min.

Mezi dolním a horním pásmem: 20 dB min.

Mezi SAT systémy A a B: 25 dB min.

Max. vstupní úroveň*: Sat.: 90 dBµV avg; Ter.: 100 dBµV avg (pasivní); 90 dBµV avg (aktivní)
Max. výstupní úroveň*: Sat.: 85 dBµV prům.; Ter.: 72 dBµV prům. (pasivní), 82 dBµV prům. (aktivní)
Spotřeba energie:
z každého přijímače: 50 mA (18 V)

ze zabudovaného zdroje: 3 W (pasivní ter. vstup) + LNB, 4.5 W (aktivní ter. vstup) + LNB

Rozměry (d,š,v): 47 x 15.2 x 8.7 cm (délka síťové šňůry 130 cm)
Teplotní rozsah: -30 ~ +70 °C

*Ter.: EN 50083-3/60dB IMA^(3) [dBµV]; SAT: EN 50083-3/35dB IMA^(3) [dBµV]
