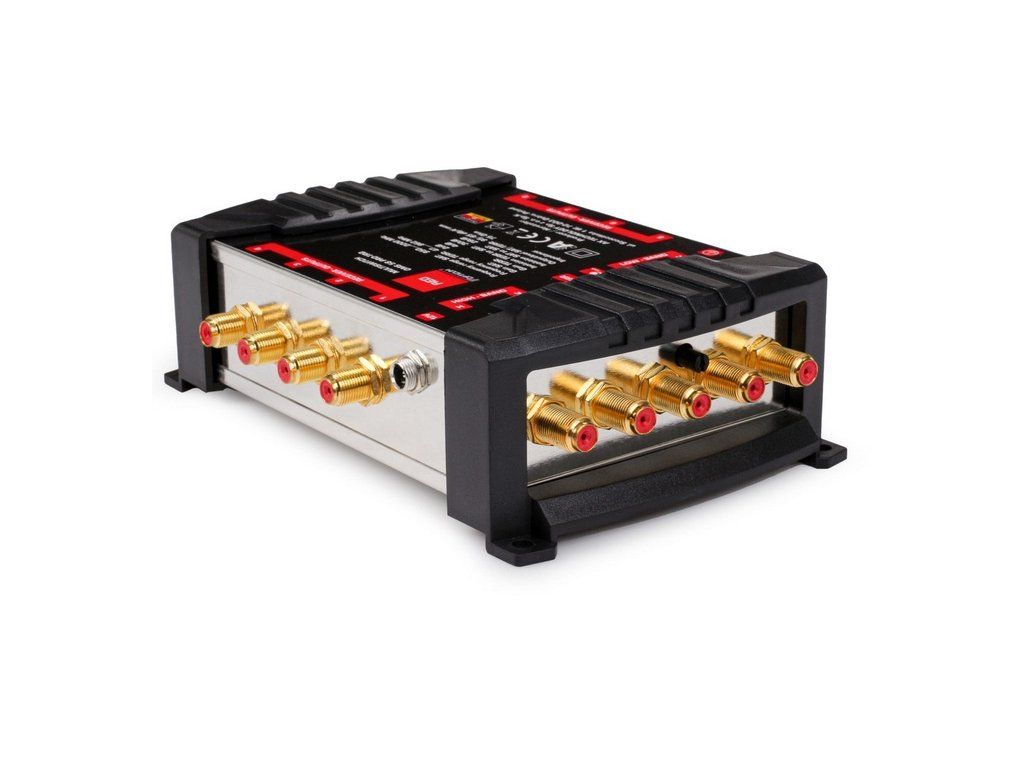

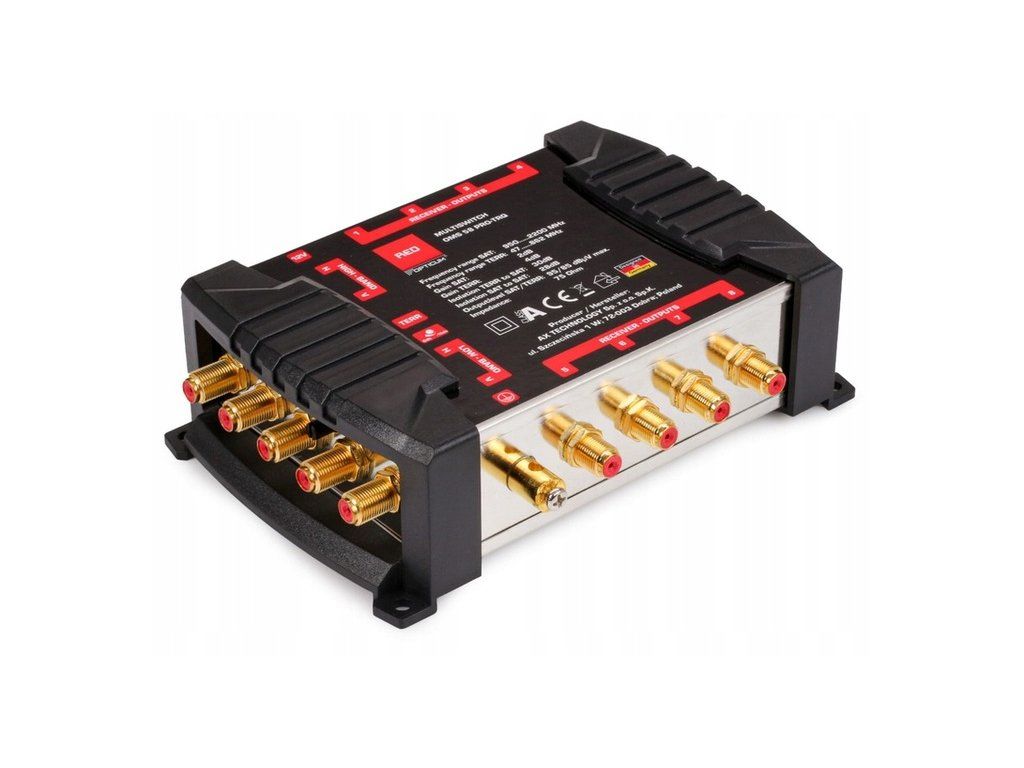

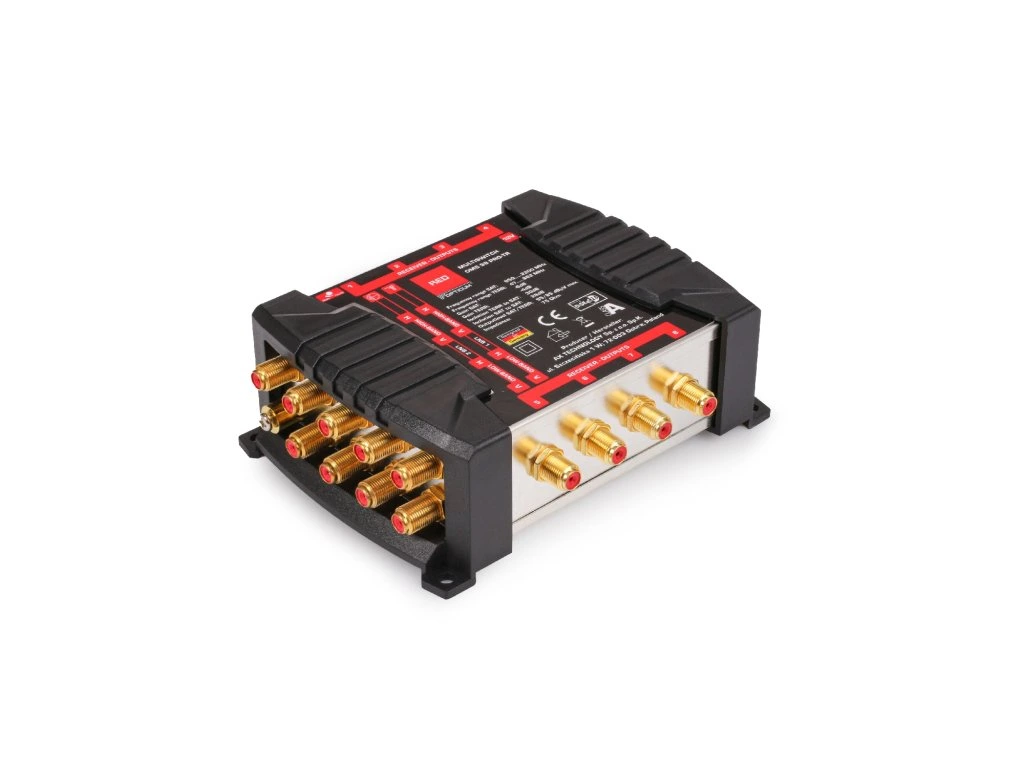

OPTICUM OMS multiprepínač 98 PLATINUM LINE

Multiprepínač Opticum OMS 5/8 je určený na rozšírenie vnútornej anténnej inštalácie Full HD a SD satelitného a terestriálneho televízneho systému. Zariadenie umožňuje prijímať programy z dvoch satelitov a pripojiť až 8 satelitných tunerov.

Pozlátené konektory výrazne znižujú straty signálu na pripojení anténneho kábla a nedostatok oxidácie. Multiprepínač automaticky rozpozná typ signálu, ktorý bude posielaný do tunerov. Inštalácia by mala brať do úvahy pripojenie multiprepínača k satelitnej parabole s priemerom nie menším ako 0,8 m a Quattro alebo Quad LNB a pozemnej TV anténe.

Oddelenie satelitného a terestriálneho signálu prichádzajúceho z multiprepínača sa vykonáva pomocou koncových účastníckych zásuviek. Quattro, Quad prevodníky a predplatiteľské zásuvky sú dostupné v našom obchode. Multiprepínač je napájaný z externého zdroja, čo eliminuje jav zvýšenej prevádzkovej teploty, ktorá je častou príčinou poškodenia zariadenia.

Pri inštalácii zariadenia je potrebné vziať do úvahy existujúce podmienky inštalácie týkajúce sa napájania: umiestnenie mimo vplyvu poveternostných podmienok ochrana pred prístupom nepovolaných osôb dostatočné vetranie.

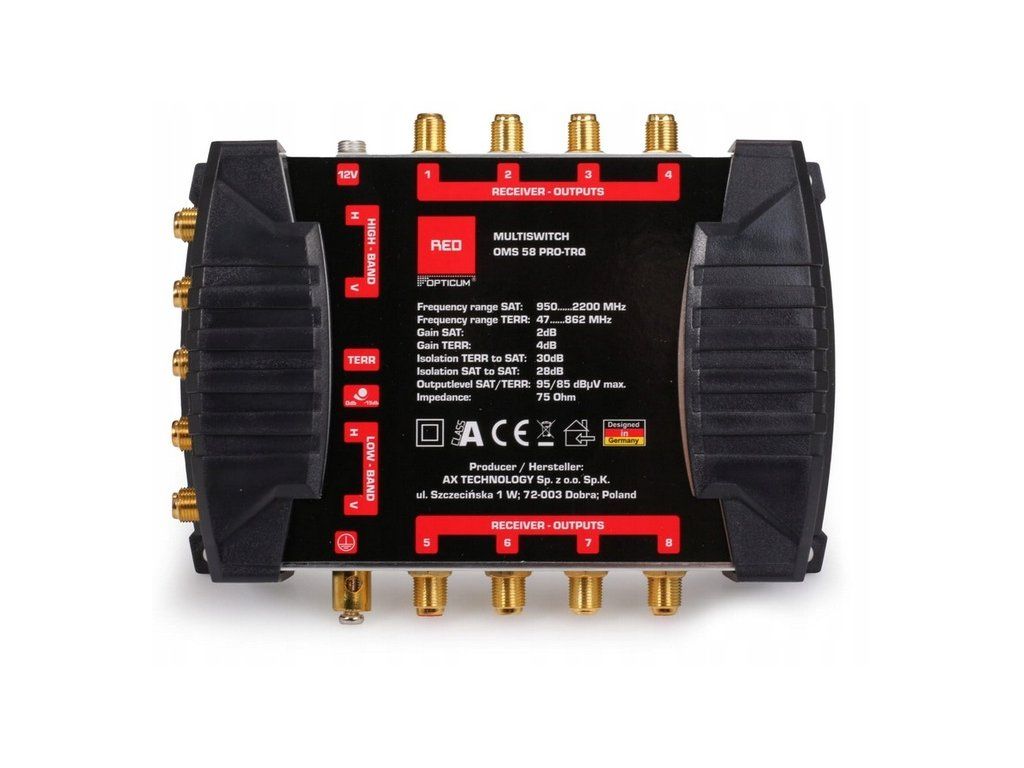

ŠPECIFIKÁCIA
Frekvenčný rozsah SAT: 950-2200 MHz
Frekvenčný rozsah TER: 47 - 862 MHz
Zisk SAT (950-2150 MHz): 2dB
Zosilnenie TER (47 - 862 MHz): 4dB
Oddelenie SAT-TER: 30 dB
Oddelenie TER od SAT: 28 dB
Rozdelenie medzi H/V polarizáciami: 25 dB
Maximálna výstupná úroveň SAT: 95 dBuV
Maximálna výstupná úroveň TER: 85 dBuV
I/O impedancia: 75 ohmov
Prepínanie polarity/pásma: 13V/18V 13V/22kHz-18V/22kHz
Sieťové napájanie: 230V AC 50Hz
Prevádzková teplota: 0...+55 'C
Rozmery: 175 x 133 x 54 mm (skutočné rozmery)
Počet výstupov 8

SCHÉMA ZAPOJENIA

Pri inštalácii zariadenia je potrebné vziať do úvahy existujúce podmienky inštalácie týkajúce sa napájania:

umiestnenie mimo vplyvu poveternostných podmienok
ochrana pred neoprávneným prístupom
dostatočné vetranie

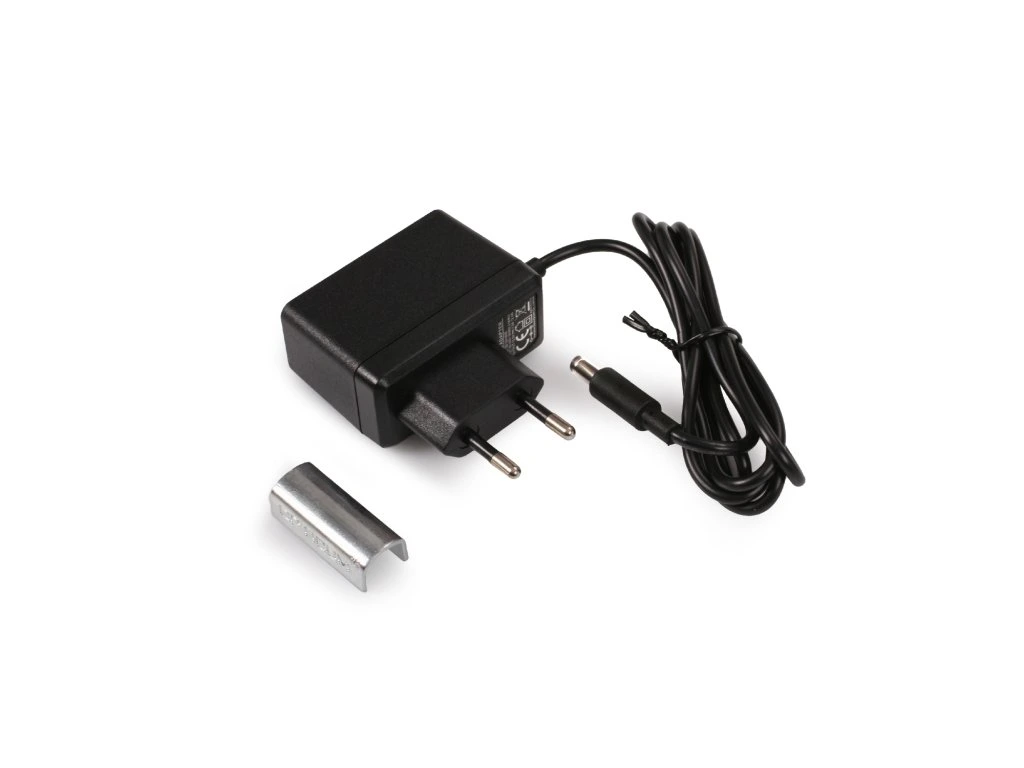

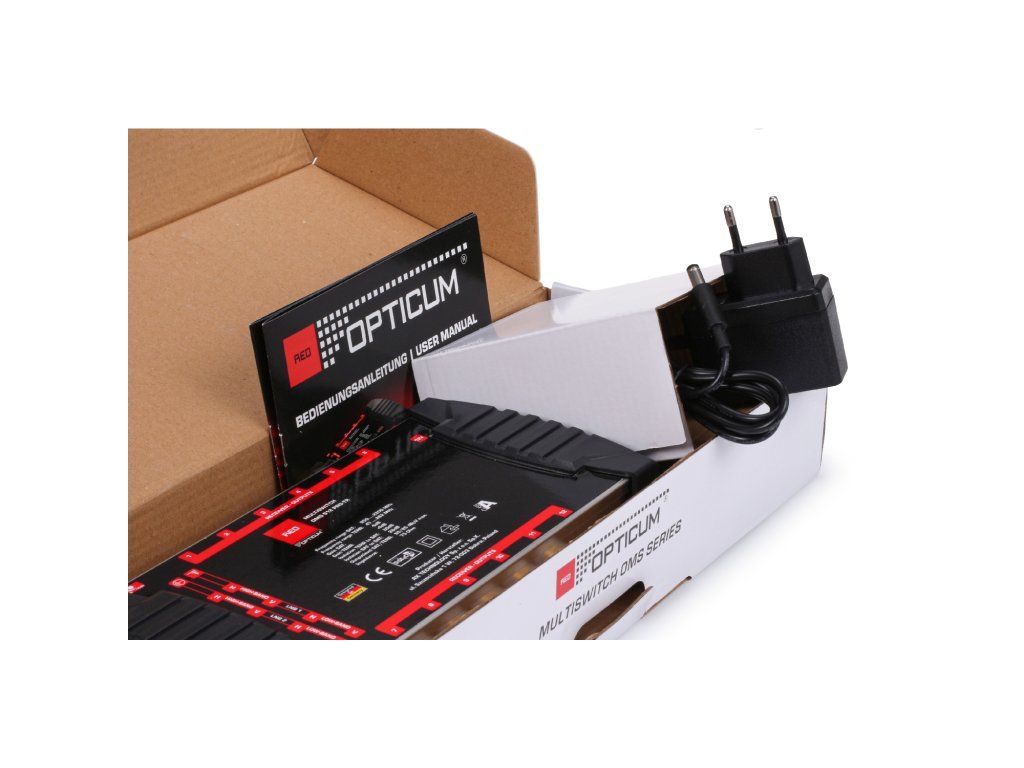

Súprava obsahuje:

     Multiprepínač
     Napájací kľúč pre zaskrutkovanie F konektora
     AC adaptér
     Originálne balenie
