Reflexní bezpečnostní fotobuňky pro automatické brány 10 m IN

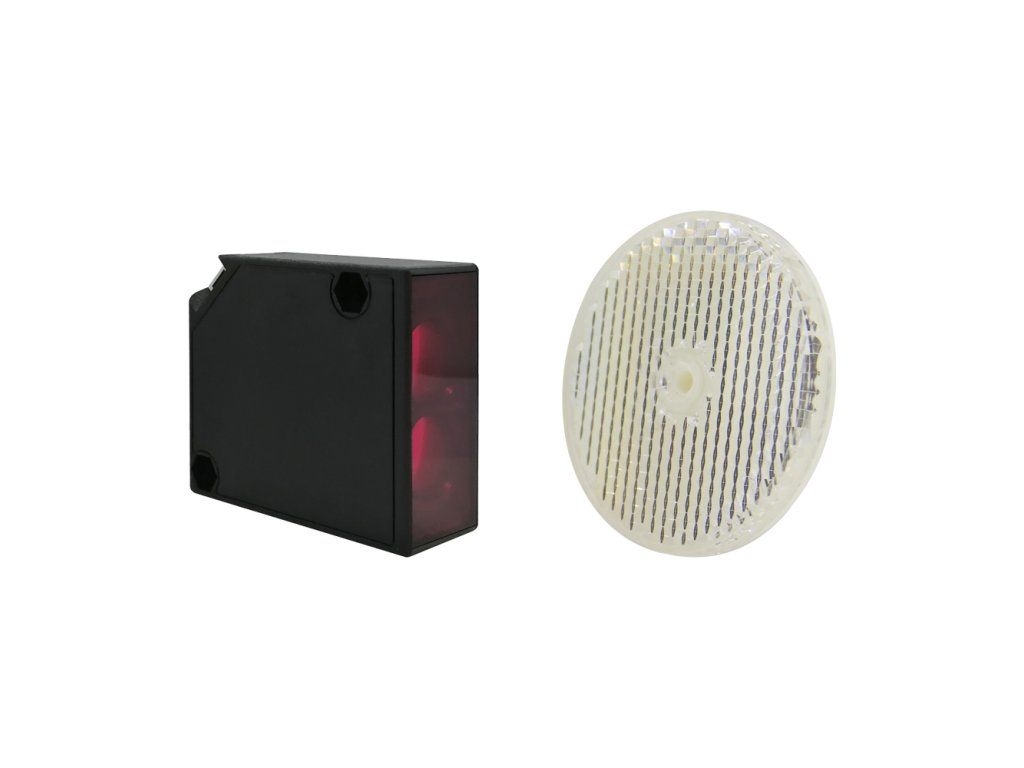

Reflexní bezpečnostní fotobuňky pro automatické brány 10 m

Reflexní bezpečnostní fotobuňky jsou určeny ke zvýšení bezpečnosti při provozu automatických vrat a vrat. Pracují na principu infračerveného paprsku, který se odráží od reflexního terčíku umístěného naproti senzoru. Pokud osoba, vozidlo nebo předmět paprsek přeruší, řídící jednotka pohonu dostane signál a podle nastavení pohon zastaví, zablokuje nebo změní směr pohybu brány. Řešení je vhodné pro posuvné i křídlové brány , zejména u rodinných domů, firemních vjezdů a parkovacích systémů. Fotobuňky mají dosah až 10 m, krytí IP67 a odolnost proti silnému slunečnímu světlu až 100 000 luxů. Při výběru je třeba počítat s tím, že reflexní terčík musí být správně umístěn oproti senzoru a paprsek nesmí být stíněn překážkami.

Hlavní vlastnosti

• reflexní bezpečnostní senzor pro automatická vrata a vrata
• detekce překážky pomocí odraženého infračerveného paprsku
• vhodné pro posuvné i křídlové brány
• detekční vzdálenost až 10 m
• krytí IP67 pro venkovní použití
• reakční doba do 30 ms
• ochrana proti zkratu a přepólování

Jak reflexní fotobuňky fungují

Senzor vysílá paprsek směrem na reflexní terčík, od kterého se světlo vrací zpět do přijímače. Při přerušení paprsku fotobuňka vyhodnotí překážku a odešle signál do řídící jednotky brány. Takové řešení pomáhá zabránit nechtěnému zavření vrat v momentě, kdy se v její dráze nachází auto, osoba nebo jiný předmět.

Použití při branách a vjezdech

Fotobuňky jsou vhodné pro běžné domácí i komerční instalace. Používají se u vjezdů k rodinným domům, ve firemních areálech, u parkovacích systémů iu automatických vrat. Napájení 12 až 24 V AC/DC umožňuje použití s ​​více typy pohonů, vždy je však třeba ověřit zapojení podle řídící jednotky konkrétního pohonu.

Kdy zvolit reflexní řešení

Reflexní fotobuňky jsou praktické tam, kde lze oproti senzoru pevně namontovat reflexní terčík. Oproti klasickému páru vysílač a přijímač stačí vést kabel pouze k jedné aktivní jednotce, což může usnadnit montáž. Nejsou ovšem ideální v místech, kde by terčík nebylo možné přesně osadit nebo kde hrozí jeho časté znečištění či mechanické poškození.

Technické specifikace

• Typ: reflexní bezpečnostní fotobuňky
• Použití: automatické pohony vrat a vrat
• Detekční vzdálenost: až 10 m
• Světelný zdroj: červené světlo 660 nm
• Napájení: 12 až 24 V AC/DC
• Odběr proudu: ≤ 40 mA
• Stupeň krytí: IP67
• Provozní teplota: −25 °C až +55 °C
• Reakční doba: ≤ 30 ms
• Zpoždění po zapnutí: 200 ms
• Odolnost proti slunečnímu světlu: až 100 000 luxů
• Pouzdro: PMMA / ABS plast
• Čočka: PMMA
• Kabel: standardní kabel 2 m
• Ochrana zapojení: proti zkratu a přepólování
• Montážní příslušenství: kovový držák a upevňovací šrouby

Výhody

• Zvyšují bezpečnost při zavírání automatické brány.
• Stačí jedna aktivní jednotka a reflexní terčík.
• Vhodné pro posuvné i křídlové brány.
• IP67 umožňuje montáž ve venkovním prostředí.
• Rychlá reakce do 30 ms pomáhá spolehlivě zachytit překážku.
• Dobrá odolnost proti slunečnímu a elektromagnetickému rušení.
• Ochrana proti přepólování snižuje riziko poškození při zapojení.

Nevýhody

• Reflexní terčík musí být přesně osazen oproti senzoru.
• Při znečištění nebo zakrytí terčíku může být detekce omezena.
• Kompatibilitu zapojení je třeba ověřit podle řídicí jednotky pohonu.
