Satlink ST-6979

Přesné měření signálu pro satelitní a pozemní systémy

SATLINK WS-6979 je profesionální měřič anténního signálu , který vám umožní rychle a přesně nastavit satelitní, pozemní a kabelové přijímače. Je ideální pro techniky, instalatéry i náročné domácí uživatele.

Díky vestavěnému barevnému 3,5" LCD displeji poskytuje okamžitý náhled na přijímané kanály a snadné ovládání přes intuitivní menu – dostupné iv češtině . S tímto kompaktním a odolným zařízením máte vždy spolehlivé informace o kvalitě a síle signálu, kdekoli se nacházíte.

Hlavní vlastnosti

• Měření DVB-S, DVB-S2, DVB-T, DVB-T2 a DVB-C
• Barevný 3,5" LCD displej s náhledem kanálů
• Podpora kodeku H265 HEVC
• Zvuková signalizace při nalezení signálu
• USB konektor pro aktualizaci softwaru

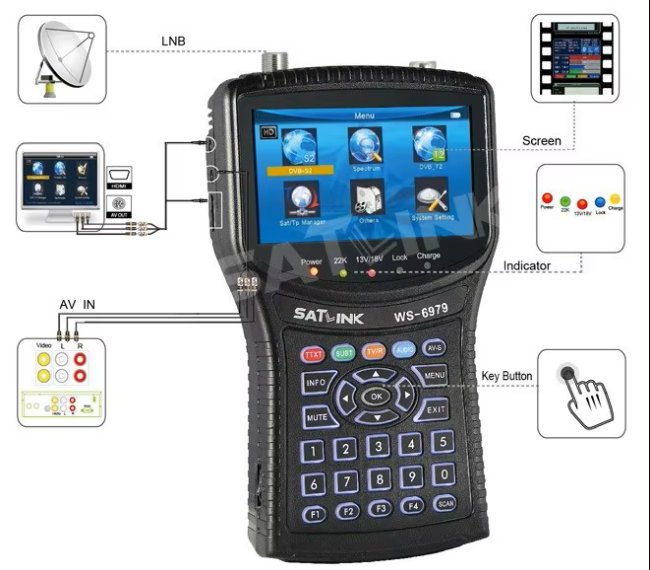

• Audio/video vstupy a výstupy, HDMI in/out
• Programování přes USB, výstup 12V pro kamery
• Vestavěný ventilátor a reproduktory
• Ergonomické pouzdro a kompaktní rozměry
• Baterie 3000 mAh + autonabíječka v balení

#showmore#

Komplexní možnosti měření

Tento měřič zvládá všechny moderní normy včetně DVB-S/S2 , DVB-T/T2 a DVB-C , s podporou kodeku H265 HEVC což z něj činí všestranný nástroj pro diagnostiku a nastavení anténních systémů.

Vestavěný auto-kalibrační systém zaručuje přesné hodnoty bez potřeby manuálního nastavování.

Měřit můžete vše – od BER a C/N až po indikaci síly signálu s audio upozorněním , které pomáhá při přesném zacílení antény.

Robustní pomocník do terénu

WS-6979 je navržen pro každodenní použití v náročných podmínkách.

Jeho ergonomický tvar , lehká konstrukce , ochranné pouzdro a vestavěná baterie s kapacitou 3000 mAh umožňují dlouhé a komfortní měření i bez přístupu k elektrické síti.

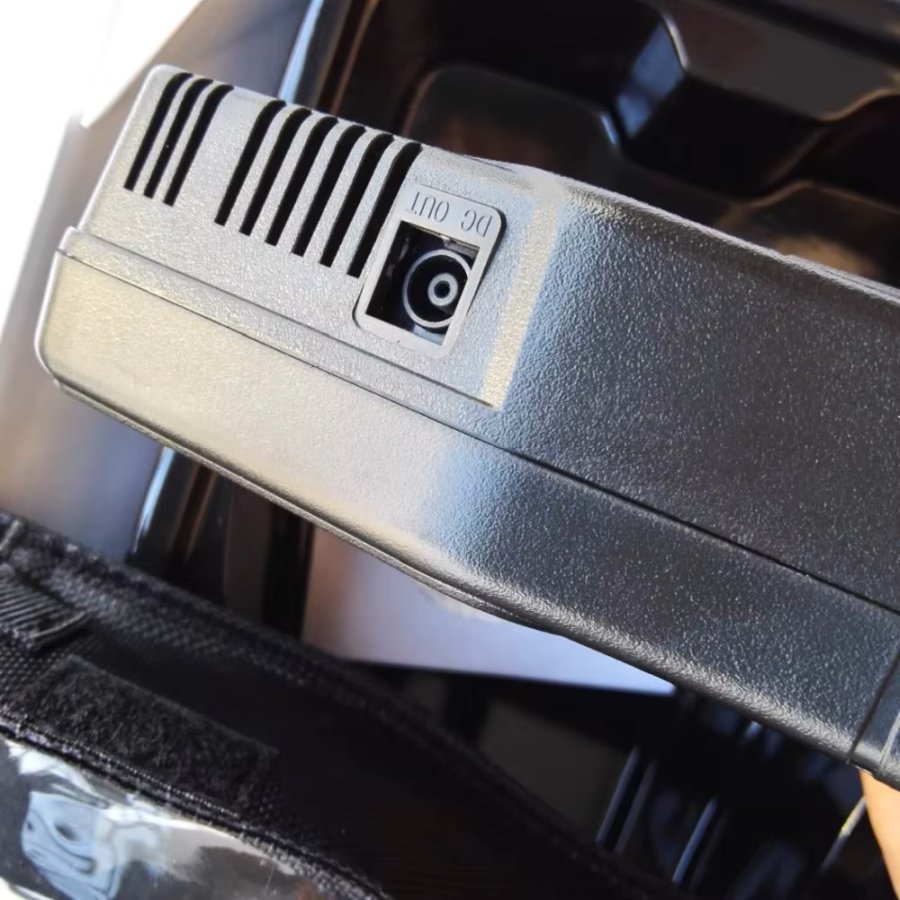

V balení naleznete také autonabíječku a 12V výstup pro napájení kamer , což oceníte zejména při instalacích na těžko dostupných místech.

Pokročilé funkce pro náročné

Zařízení umožňuje programování přes USB , prohledávání NIT a PID , ovládání točnic DiSEqC 1.0, 1.1, 1.2 a 22kHz , i úpravu parametrů satelitů a transpondérů .

Prohledávání spektra, zobrazení živého náhledu z tuneru přes HDMI či AV vstupy a výstupy dělají z tohoto modelu skutečně všestranný nástroj.

Zařízení využívá výkonný Novatek procesor a 1 GB DDR3 SDRAM , což zaručuje svižný provoz.

Kvalitní HW - základ přesného měření

Tento měřič je vybaven procesorem Novatek 500 MHz , který se stará o svižné a plynulé zpracování dat.

SDRAM paměť typu DDR3 (1 GB) zajišťuje stabilní chod i při náročnějších úkolech, jako je spektrální analýza či zobrazení více parametrů současně.

Díky vstupu HDMI můžete sledovat výstup z externích tunerů přímo na displeji zařízení – což je funkce, kterou ocení zejména profesionální montéři satelitní techniky.

Vlastnosti:

• Umožňuje měření DVB-S, DVB-S2, DVB-T, DVB-T2 a DVB-C signálů. Menu měřicího přístroje je v českém jazyce, což usnadňuje jeho použití u lidí méně zdatných v angličtině.
• Výdrž měřicího přístroje je až 5 hodin při běžném používání.
• Umožňuje napájení zesilovače v anténním systému 5/12/17V(max.100mA).

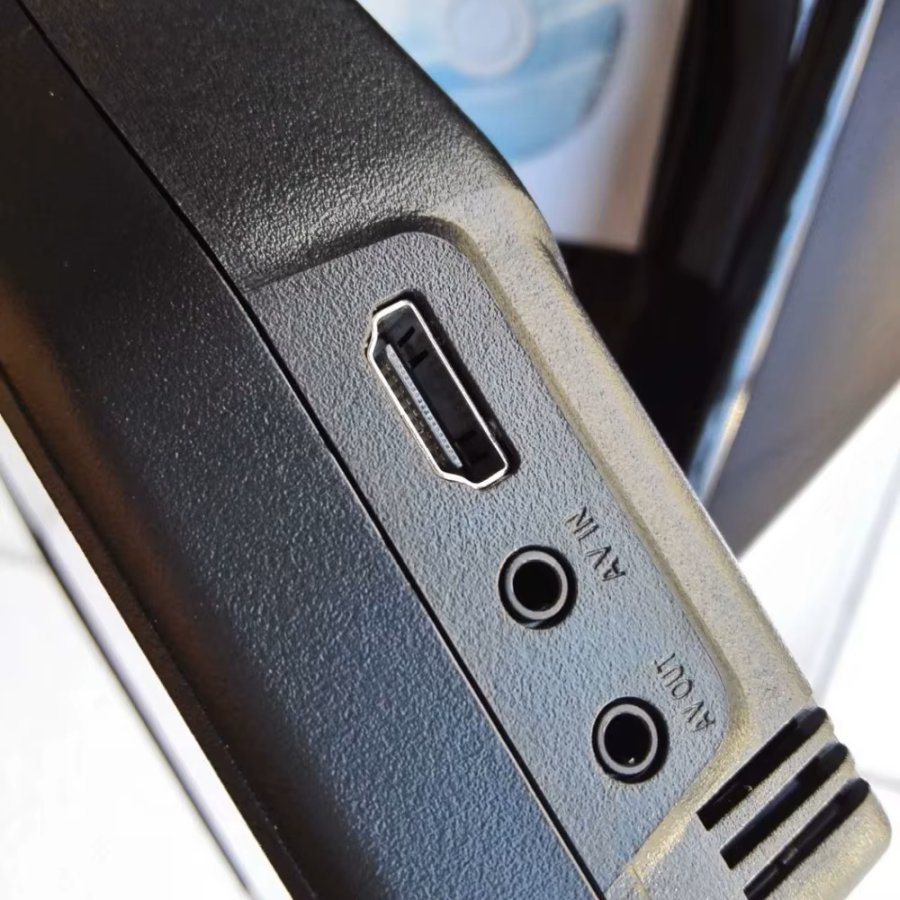

• Vybaven jedním HDMI výstupem pro zobrazení obsahu přístroje na externí obrazovce, což je mimo jiné vhodné i pro testování kabelů.
• Ve výbavě naleznete také analogový vstup a výstup přes jack 3,5 mm.

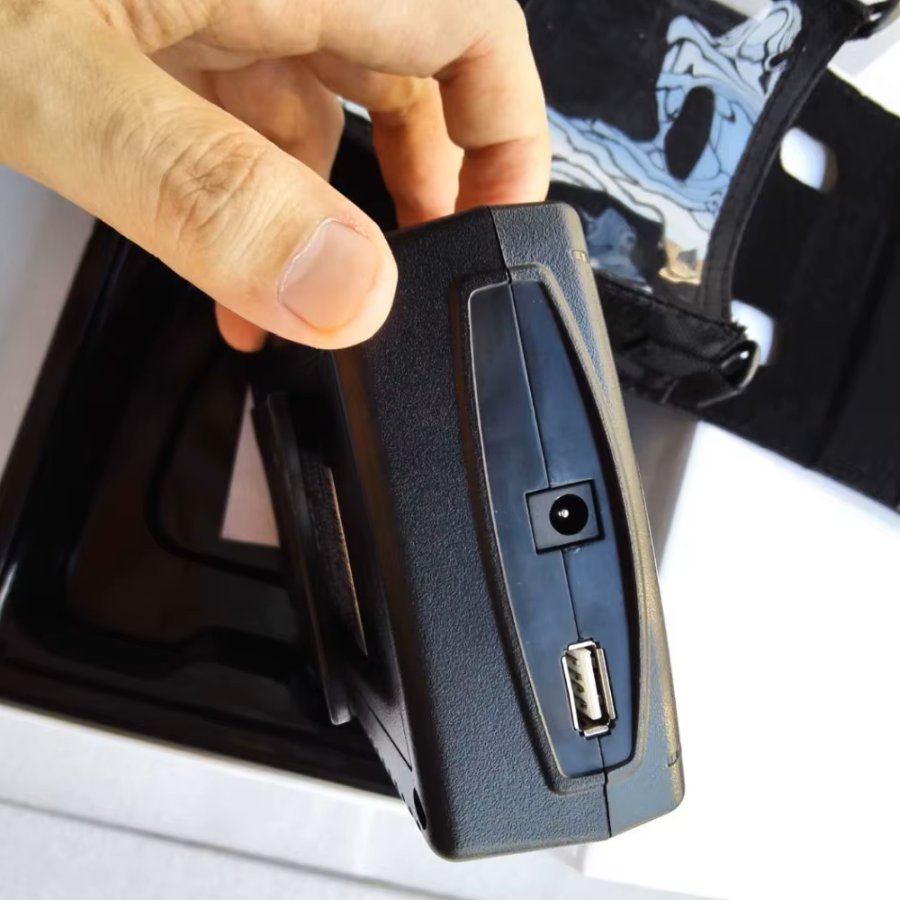

• Výrobce osadil měřící přístroj i USB 2.0 portem, který umožňuje upgrade softwaru nebo po připojení externího disku (NTFS, FAT32, FAT16) přehrávání multimédií (wma, mp3, mp4, avi, jpg, jpeg, bmp, img).

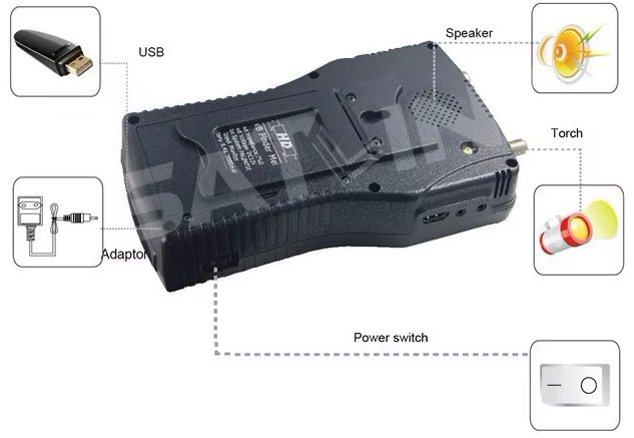

• Na zadním panelu je osazen dvěma reproduktory.
• Integrovaná svítilna pro práci ve zhoršených světelných podmínkách.
• 4,3palcová obrazovka s vysokým rozlišením TFT LCD
• Plně kompatibilní s DVB-S/S2/T/T2/C, MPEG-2/MPEG-4
• Hardwarové dekódování MPEG-2 / MPEG-4, H.265, HEVC
• Digitální měřič síly signálu a kvality SNR, MER, BER, PBER...
• Analyzátor konstelace
• Spektrální analyzátor
• Podporuje skenování Auto, Blind, Manual nebo NIT
• Zvuk a světelný alarm pro uzamčení hledaného signálu
• Automatický výpočet úhlu AZ, EL
• Podporuje tón DISEQC 1,0/1,1/1,2, 0/22kHz
• Integrovaný reproduktor
• Podpora AV výstupu i AV vstupu
• Ochrana LNB proti zkratu
• Zahrnuta Li-Ion baterie 7.4V / 3000mAh
• Aktualizace softwaru přes USB port
• Jednoduché přenášení

Technické specifikace

Standardy: DVB-S2/S, DVB-T/T2
Typ konektoru: F Typ
Vstupní frekvence: 950 je 2150 MHz
Vstupní úroveň signálu: - 65 až -25 dBm
Ovládání přepínače pásma: 22 kHz
LNB napájení: 13V/18V, IMax
4 QPSK,8PSK,16APSK
Symbolová rychlost 2
Typ konektoru: FEMALE Typ
Vstupní frekvence: 48 až 862 MHz
Vstupní úroveň signálu: -79,5 dBm (MAX)
ANT Napájení: 5V, 12V/17V Imax 100mA
Typ demodulace:QPSK
16 bodů:480 (RGB) x272
Aktivní plocha: (ŠxV) 95,04x53,86 mm2
Typ konektoru: 3,5 mm jack
Video výstup: CVBS,
Audio výstup: Stereo Audio L/R výstup
HDMI výstupní konektor
Formát HDMI: 1.3a
Typ konektoru: 3,5 mm jack

Kombinovaný měřič DVB-S2 DVB-T2 HD Mpeg4
Indikace síly a kvality signálu ANO
Zvukový signál nalezení satelitu ANO (lze vypnout)
Baterie LI-ION 7,4V 3000mAh
Možnost úpravy satelitu, transpondéru, frekvence ANO
Podpora DiSEqC 1.0/1.2/1
.

Jak přidat chybějící družici do seznamu?

Ukážeme si na příklad přidání družice Hotbird:

MENU – JINÉ – Seznam satelitů – (červené tlačítko) Přidat –

Název satelitu: Hot Bird (upravitelný název)
Místo: Východ
Zeměpisná délka: 013,0

Poté kliknutím na tlačítko OK potvrďte uložení. Od tohoto momentu se do seznamu satelitů přidá nový satelit.
