HDMI modulátor do DVB-T Spacetronik HDMOD-10 Micro

HDMI modulátor pre DVB-T Spacetronik HDMOD-10 Micro

Modulátor HDMOD bol vyvinutý na doplnenie príjmu digitálnej pozemnej televízie o ďalší kanál pomocou externého zariadenia s HDMI výstupom.

Integruje kódovanie a moduláciu MPEG-4 AVC/H.264 na konverziu audio/video signálov na DVB-T RF výstup. Ide o ideálne riešenie na odosielanie HD signálov zo satelitných prijímačov, kamier alebo prehrávačov médií do televízora alebo set-top boxu do DVB-T rozvodu. Modulátor má štvormiestny displej a 6 tlačidiel, ktoré umožňujú intuitívne ovládanie a nastavenie.

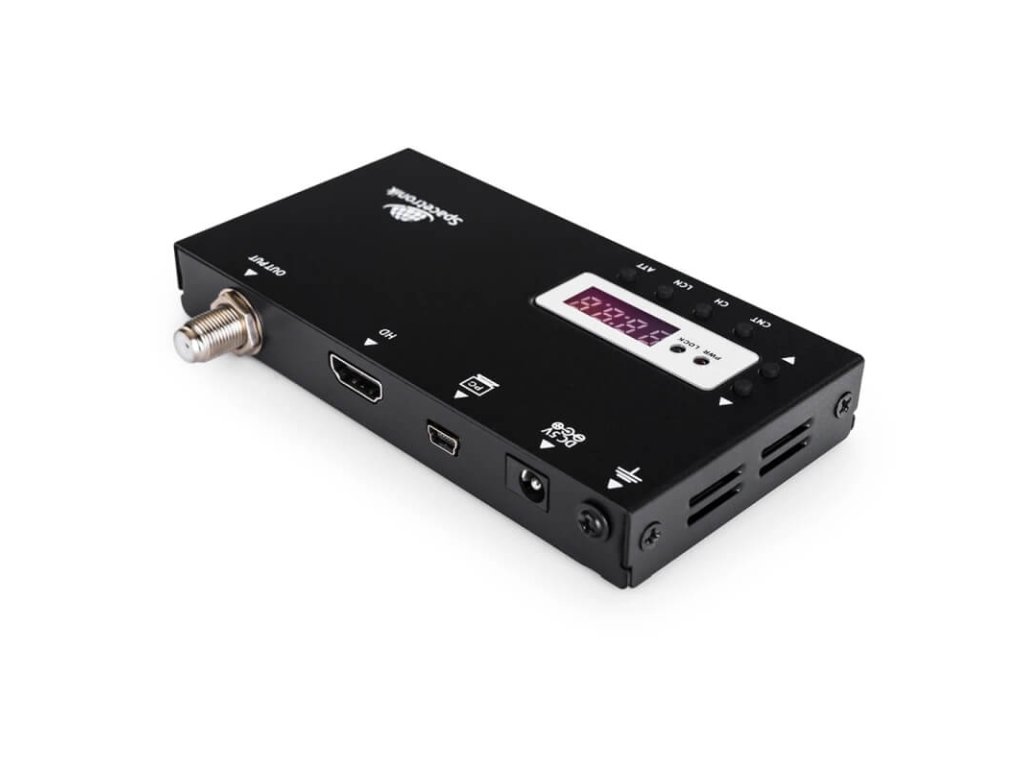

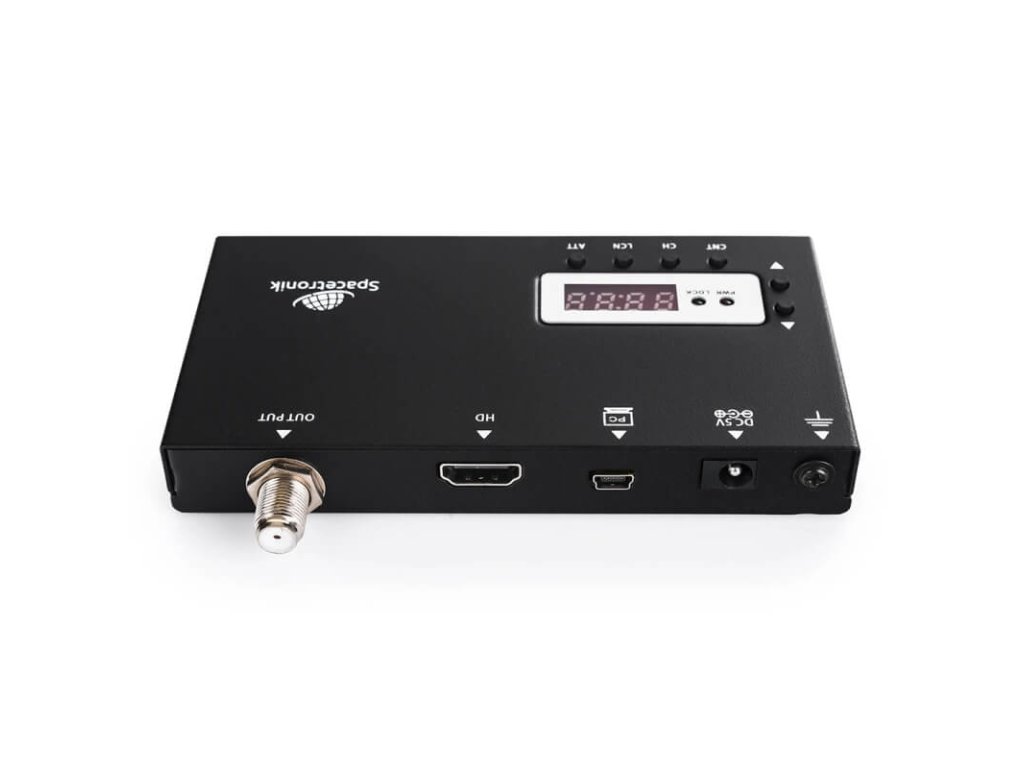

Vstavané porty v modulátore HDMOD-10
Zariadenie je vybavené vstupom HDMI, cez ktorý môžeme pripojiť zdroj signálu a výstupný RF port pre posielanie rovnakého signálu ďalej. Zariadenie vyžaduje napájanie (napájací adaptér súčasťou súpravy), preto je v zariadení aj vstup DC 5V. Okrem toho má modulátor port USB , ktorý umožňuje pripojenie počítača na aktualizáciu a aj port pre uzemnenie.

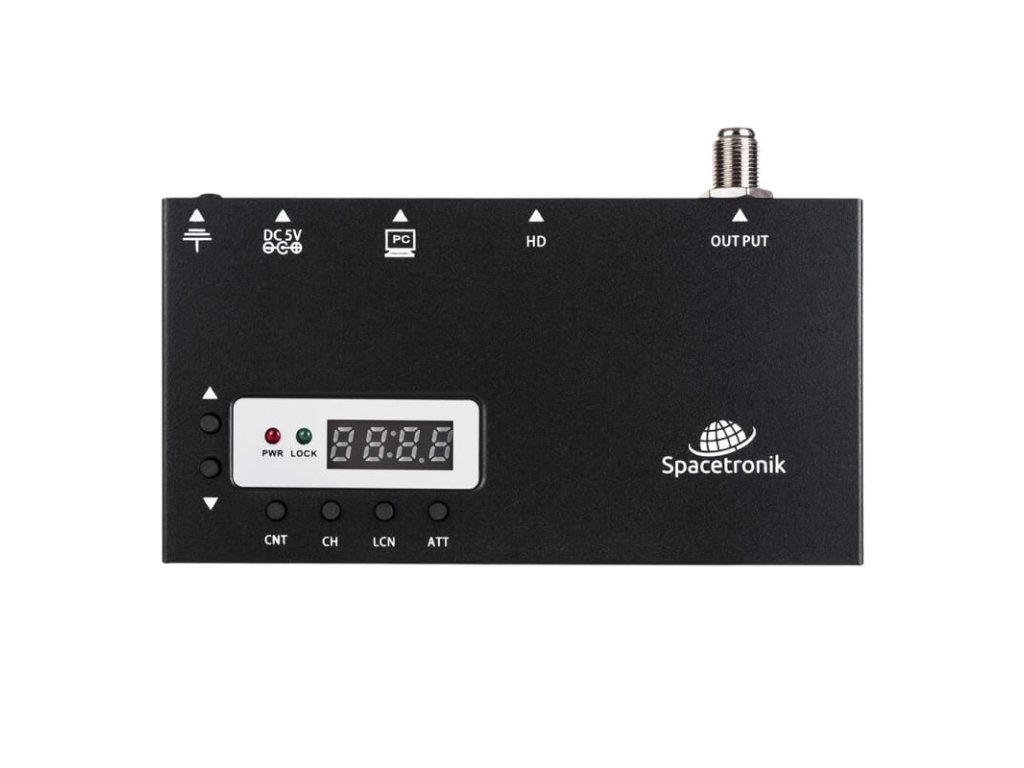

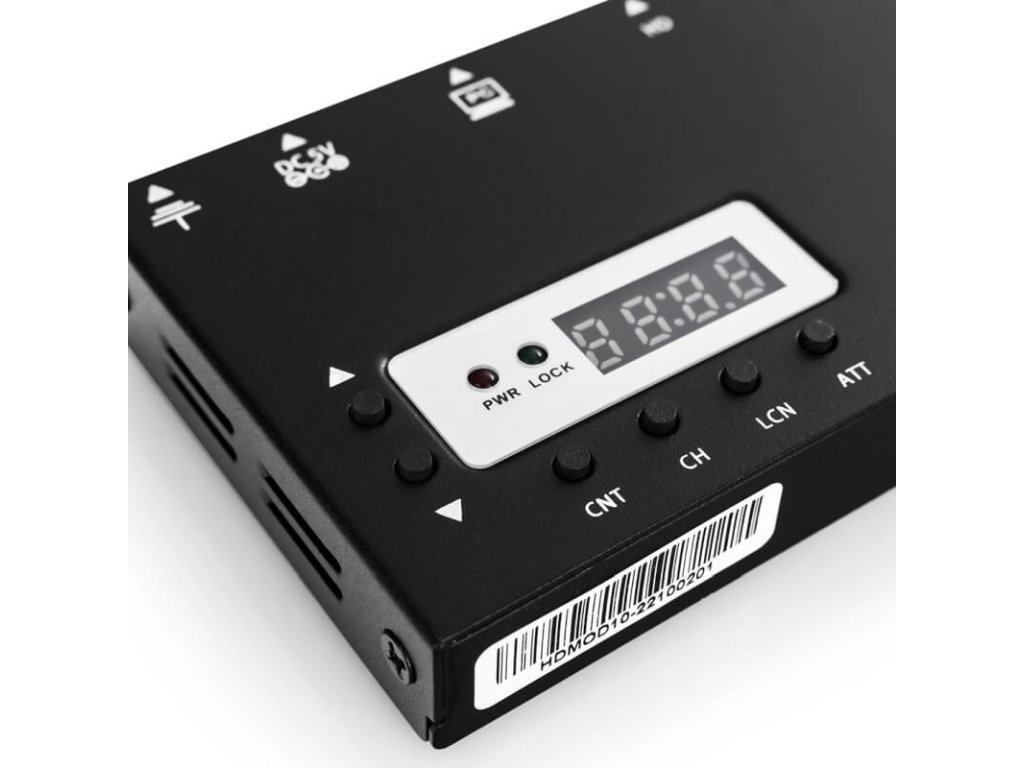

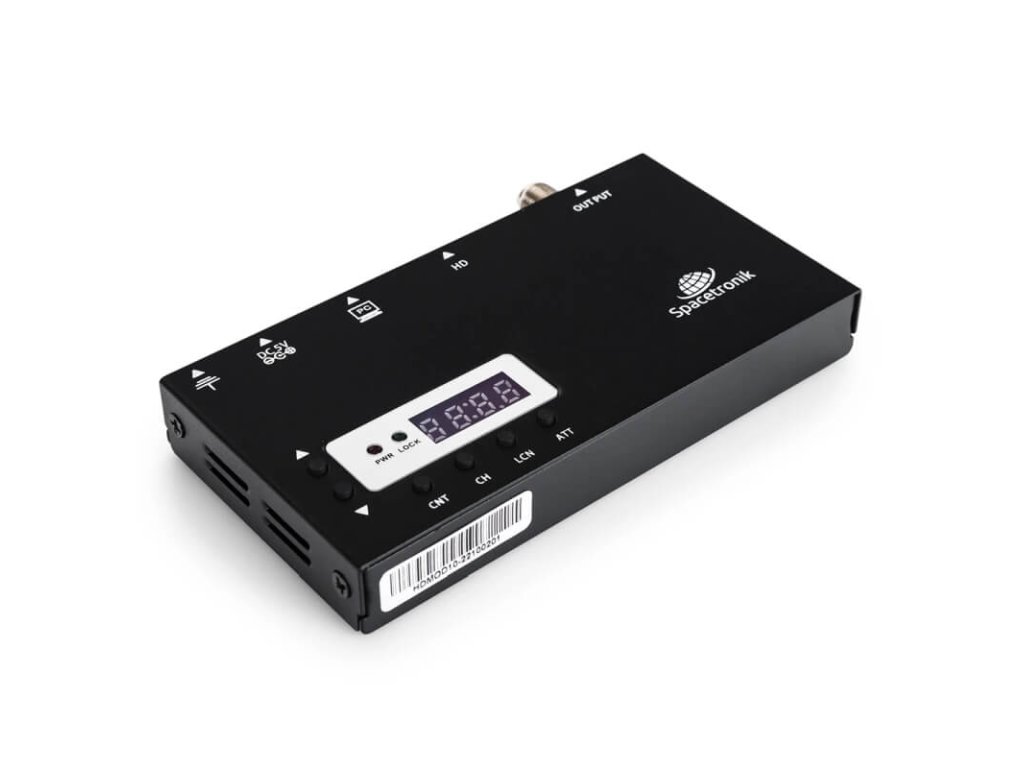

Predný panel HDMOD-10
Na prednom paneli Spacetronik HDMOD nájdeme navigačné tlačidlá⁣ , vďaka ktorým môžeme jednoducho spravovať parametre. Vstavaný displej pomáha efektívne meniť parametre, ktoré je možné zvoliť pomocou tlačidiel výberu nastavení.

Ako pripojiť modulátor HDMI HDMOD-10?
Pripojenie modulátora je veľmi intuitívne a možno ho vykonať tak, ako je znázornené na schémach nižšie. Modulátor je ideálny, keď chcete prenášať HD signály zo satelitných prijímačov, kamier alebo prehrávačov médií do televízora alebo set-top boxu. Zariadenie je možné použiť aj v sérii s iným modulátorom, takže počet kanálov v koaxiálnom kábli môžete ľubovoľne zvyšovať.

Najdôležitejšie vlastnosti:
- Vysoká úroveň integrácie, vysoký výkon
- Plne funkčný, integrovaný dizajn
- Jediný modulátorový vstup, ktorý prevádza HD zdroj na DVB-T kanál
- Štandardná modulácia COFDM a kódovanie H.264
- Kompatibilita viacerých video formátov vrátane 720p / 1080p
- Šírka pásma: 7 /8MHz
- Frekvenčný rozsah: 174 ~ 862MHz
- Plynulý nastaviteľný rozsah výstupnej úrovne RF signálu od 70dBuV do 100dBuV, 1dBuV
- LCD obrazovka
- Malá veľkosť a nízka hmotnosť
- Užívateľsky prívetivé nastavenie a ovládanie

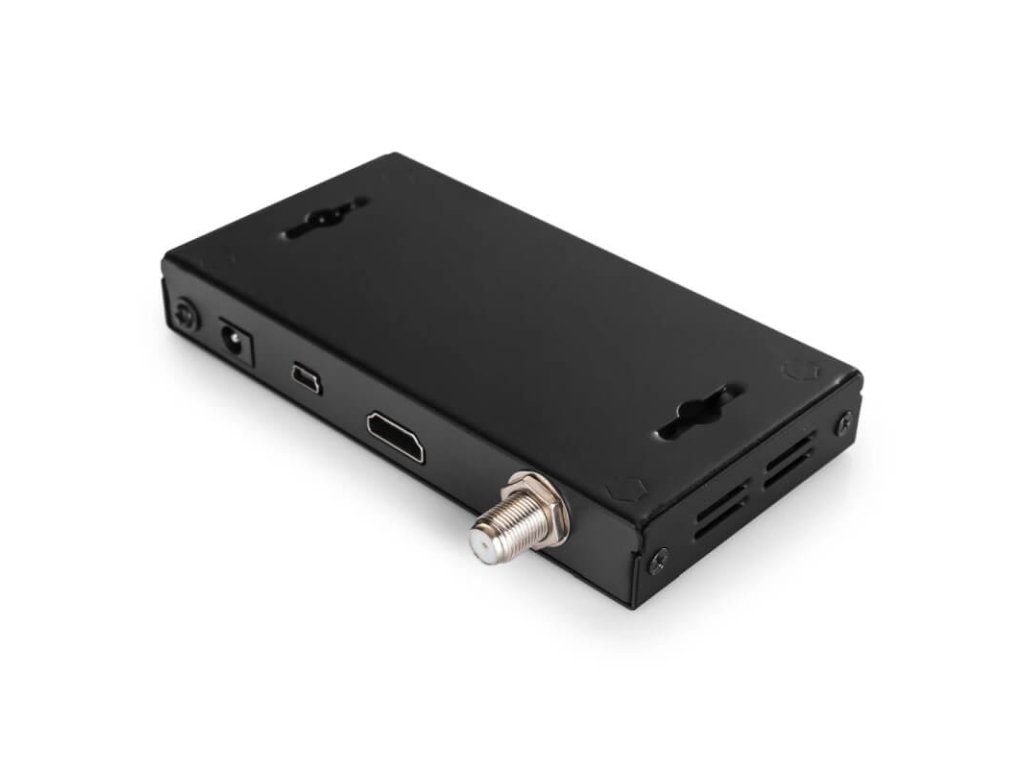

- Možnosť montáže na stenu

Technické špecifikácie:
- Štandard: DVB-T
- Konštelácia: 64QAM 2K/8K
- Ochranný interval: 1/32
- Kód: 2/3
- Úroveň RF: 70 ~ 100 dBuV -
- Kvalita modulátora MER: ±30dB -
- Zoslabovač: 0-15 dB
- Impedancia výstup: 75Ω
- Kompresia: H.264 - bitrate 5-15 Mbps
- Rozlíšenie videa: 1920 * 1080_60P, 1920 * 1080_50P;1920 * 1080_60i, 1920 * 1080_50i; 1280 * 720_60p, 1280 * 720_50P
- Konektor: HD
- Zdroj napájania DC 12V/1A

Obsah súpravy
- HDMOD-10 Mikro digitálny modulátor
- DC napájanie
- USB kábel - Mini USB
- Manuál
