Satlink WS-6980 HD Satellite Meter DVB-S/S2/T/T2/C HEVC

Satlink WS-6980 HD V2 COMBO DVB-S/S2/T/T2/C HEVC

Profesionálny merací prístroj Satlink WS-6980 Combo s farebným LCD displejom vám umožní ľahko a presne nastaviť satelitnú, alebo pozemnú anténu. Umožňuje meranie DVB-S, DVB-S2, DVB-T, DVB-T2 a DVB-C signálov MPEG-2 / MPEG-4 H.264 / HEVC H.265 kompatibilných.

Menu meracieho prístroja je v českom jazyku, čo uľahčuje jeho použitie. Výdrž meracieho prístroja je až 5 hodín pri bežnom používaní. Satlink umožňuje napájanie zosilňovača v anténnom systéme 5/12 / 24V (max.100mA).

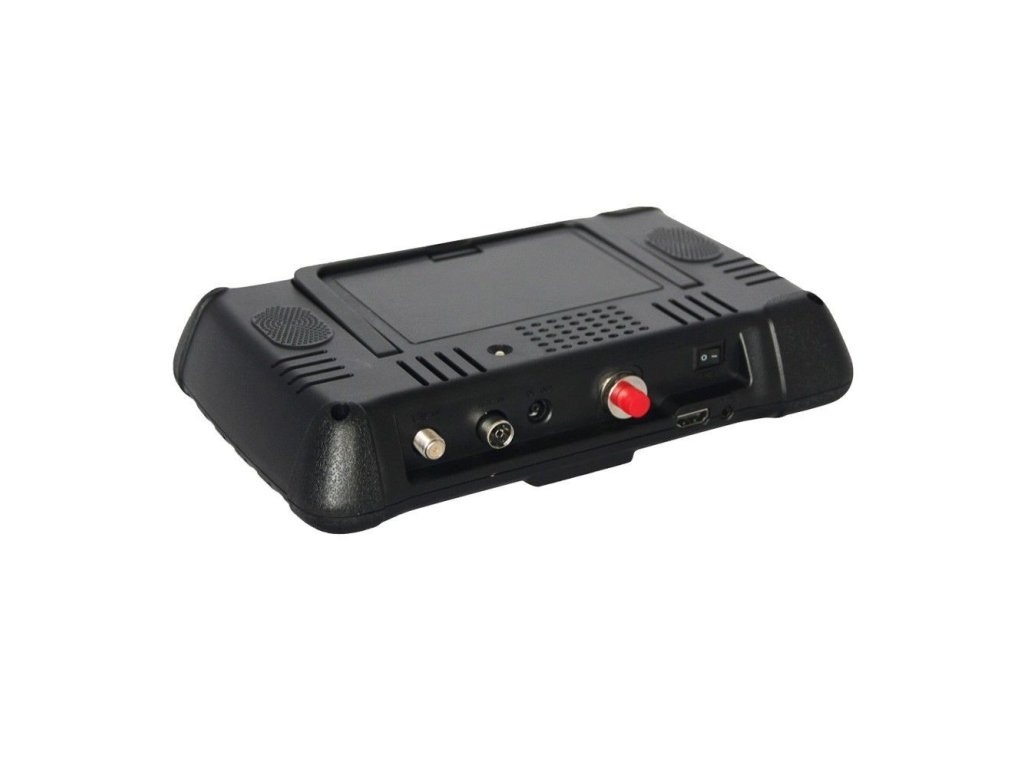

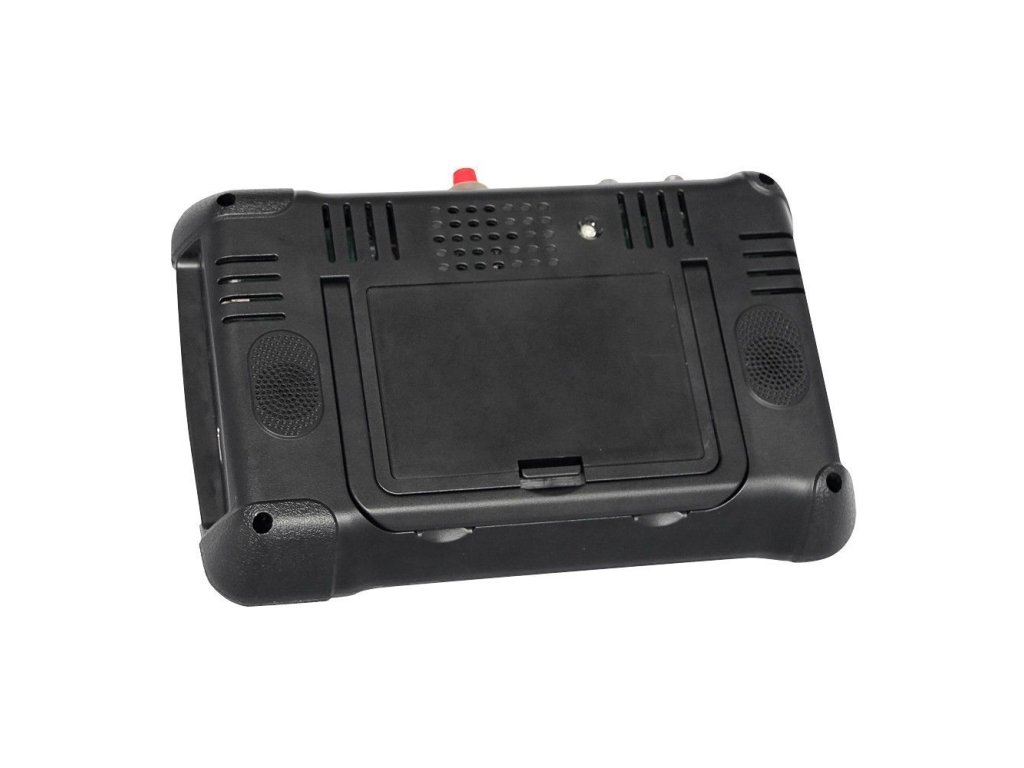

Je vybavený 2x HDMI - jeden výstupný pre zobrazenie signálu napr. na TV a jeden vstupný pre pripojenie napr. kamerového systému, alebo odskúšaní prijímača. Vo výbave nájdete aj analógový vstup a výstup cez jack 3,5 mm. Nechýba ani 12V výstup pre napájanie kamier a je tu tiež možnosť optického merania sily výberom vlnovej dĺžky a PWR jednotky. Na zadnom paneli sú osadené 2 reproduktory pre zvukovú signalizáciu.

Výrobca osadil merací prístroj tiež USB 2.0 portom, ktorý umožňuje upgrade softvér alebo po pripojení externého disku (NTFS, FAT32, FAT16) prehrávanie multimédií (wma, mp3, mp4, avi, jpg, jpeg, bmp, img).

Určuje pomer signálu k šumu (C / N) a bitovú chybovosť (BER) ako ďalšie namerané hodnoty. Okrem toho je možné skontrolovať kvalitu obrazu na veľkom TFT-LCD displeji s vysokým rozlíšením, na ktorom je možné zobraziť živé vysielanie FTA staníc. Okrem živého vysielania podporuje aj zobrazovanie EPG a teletextu, audio a titulkové stopy. Nechýba možnosť nahrávania na USB.

Editácia družíc a transpondérov je možná aj priamo v menu prístroja. Stanice je možné skenovať automaticky, cez blindscan, alebo ručne a zoznam staníc je plne editovatelný v prístroji. Vie pracovať s protokolmi Diseqc 1.0, 1.1, 1.2, USALS a aj Unicable. Hodnoty je možné nastaviť v dB, dBm a dBuv, zobrazuje PWR, MER a BER, takisto aj audio a video PIDy. Mnoho satelitov je už vopred naprogramovaných, aby bolo možné rýchlo nasmerovať satelitnú anténu na požadovaný satelit.


Súčasťou dodávky je ochranný gumový kryt, napájací zdroj, pripojovací kábel 12 V, kábel AV (3,5 mm jack na 3x Cinch) a redukčný konektor. K dispozícii je aj praktická taška s popruhom na nosenie na ramene. Nechýba klasická nabíjačka, napíbajčka do auta a aj výmenné konektory pre meranie optiky.

Je veľmi ľahko použiteľný a v tmavom prostredí Vám uľahčí orientáciu zabudované LED svetlo a podsvietené tlačidlá. Má integrovanú batériu, zabudovaný reproduktor, praktický silikonový obal aj s uchytením na ramienko na krk a USB port na aktualizáciu softvéru.

Batéria je vymeniteľná a odoberateľná. Je možné ju nabíjať aj samostatne a slúži zároveň aj ako napíjačka pre dalšie zariadenia, vdaka USB konektoru, ktorý je priamo na batérii.

Vlastnosti

- Viacjazyčné menu s podporou češtiny
- 7 "HD TFT LCD displej (1024 x 600)
- Plne kompatibilný s DVB-S / S2, T / T2 / C, MPEG-2 / MPEG-4 kompatibilný
- MPEG-2 / MPEG-4 H.264 / HEVC H.265 (8bit) hardvérové ​​dekódovanie
- Skenovanie Auto, Manual, NIT (DVB-S / S2)
- Skenovanie (DVB-S / S2 / C)
- Konštalačný analyzér
- Spektrálny analyzér pre satelitné / pozemné / káblový príjem
- Optické meranie sily (výberom vlnovej dĺžky a PWR jednotky)
- Podpora pre viacnásobný CH / detekcia TP
- Alarm pre zamknutie signálu
- Automatické vypočítanie uhla azimutu a elevácie
- Podpora DiSEqC 1.0 / 1.1 / 1.2, SCR - Unicable, 0/22 kHz
- Stereo dvojica reproduktorov
- AV VSTUP / VÝSTUP (jack 3,5 mm)
- HDMI VSTUP / VÝSTUP
- USB 2.0 (podpora diskov NTFS, FAT32, FAT 16)
- Podpora prehrávania formátov cez MediaPlayer: WMA, MP3, MP4, AVI, JPG, JPEG, BMP, IMG
- Možnosť napájania DVB-T zosilňovače 5/12 / 24V (max.100 mA)
- Elektronický kompas
- LNB, ANT, DC 12 V
- Vstavaná LED svietidlo
- Možnosť nastavenia podsvietenia klávesnice (5-10-20- sekúnd - nesvieti)
- Optická detekcia napájanie
- 7.4V / 5000mAh / 37.0Wh Li-ion batéria (výdrž až 5 hodín)
- Rýchle nabitie batérie
- Ochrana proti skratu vstupu LNB
- Aktualizácia softvéru cez USB port
- Príkon: max.10 W
- Napájanie adaptérom: 12V / 1,5A
- Rozmery: 25 x 15,6 x 4 cm
- Hmotnosť: 1 kg
- Chipset: NOVATEK 500 MHz
- SDRAM pamäť: 1Gbit DDR3

Menu prístroja

Technická špecifikácia

 Štandardy: DVB-S2 / S, DVB-T / T2 DVB-C
- Typ konektora: Typ F
- Vstupná frekvencia: 950 až 2150 MHz
- Signal Vstupná úroveň: - 65 až -25 dBm
- Pásmo spínač ovládanie: 22K
- LNB Supply: 13V / 18V, 400 mA IMAX
- Demodulácia Typ: QPSK, 8PSK, 16APSK
- Prenosová rýchlosť: 2
- Typ konektora: Žena Typ
- Vstupná frekvencia: 48 - 862 MHz
- Signal Input Level: -79.5dBm (MAX)
- ANT Napájanie: 5V, 12V / 17V Imax 100 mA
- Demodulácia Typ: QPSK, 16QAM.64QAM, 256QAM
- LCD typ TFT Transmisívny
- Počet bodov: 480 (RGB) x272
- Activearea (š xv): 95.04x53.86 mm2
- Typ konektora: 3,5 mm jack
- Video výstup: CVBS
- Audio výstup: Stereo audio L / R výstup
- Výstup HDMI konektor
- Formát HDMI: 1.3a
- Typ konektora: 3,5 mm jack
- Video vstup: CVBS
- Audio vstup: Stereo audio L / R vstup
- Video dekompresie: MPEG-2 MP @ HL, dekódovanie MPEG-1, MPEG-4 ASP @ L5 HD rozlíšenie, H.264 MP a HP @ L4, dekódovanie HW JPEG
- Riešenie rýchlosť: PAL-25 rám @ 720 * 576, NTSC-30 rám @ 720 * 480,
- Kompatibilita signálu: Podporuje konverziu rôznych formátov videa
- Formát Video: 4: 3, 16: 9, U Pan & Scan a konverzie Letter Box
- Audio dekompresie: MPEG-1 vrstva I / II, MPEG-2 Layer I / II,
- Režim Audio výstup: Stereo, Mono, R / L
- Konektor USB
- Protokol dát: USB 2.0 rozhranie
- Systému pre správu súborov: NTFS, FAT32, FAT16
- Formát súborov: WMA, MP3, MP4, AVI, JPG, JPEG, BMP, img
- Mikroprocesor NOVATEK
- Hodiny Frekvencia: 500MHz
- SDRAM Pamäť: 1Gb DDR3
- Li-Ion batéria 7.4V / 3000mAh (Stroj za značenie majú prednosť)
- Adaptér OUTPUT: DC12V / 1,5 A, INTUPT: 100-240 V 50 / 60Hz (bude podliehať aktuálnej konfigurácii)
- Spotreba energie: Max. 10W
- Veľkosť (Š x D x H): 9.5x15.5x4.5 (cm3)

Balenie obsahuje

- Satlink WS-6980 HD Satellite Meter DVB-S / S2 / T / T2 / C
- Návod na obsluhu
- AV kábel
- Nabíjací kábel do auta
- Napájací adaptér
- Taška
- DC 12V koncovka
- Redukčný konektor
- Konektor pre optické vlákno

- Náhradná ochranná fólia na displej

- CD so softvérom
