DVB-TT2 meter DIGISAT TM-610

DIGITSAT TM- 610 měřicí přístroj DVB-T/T2

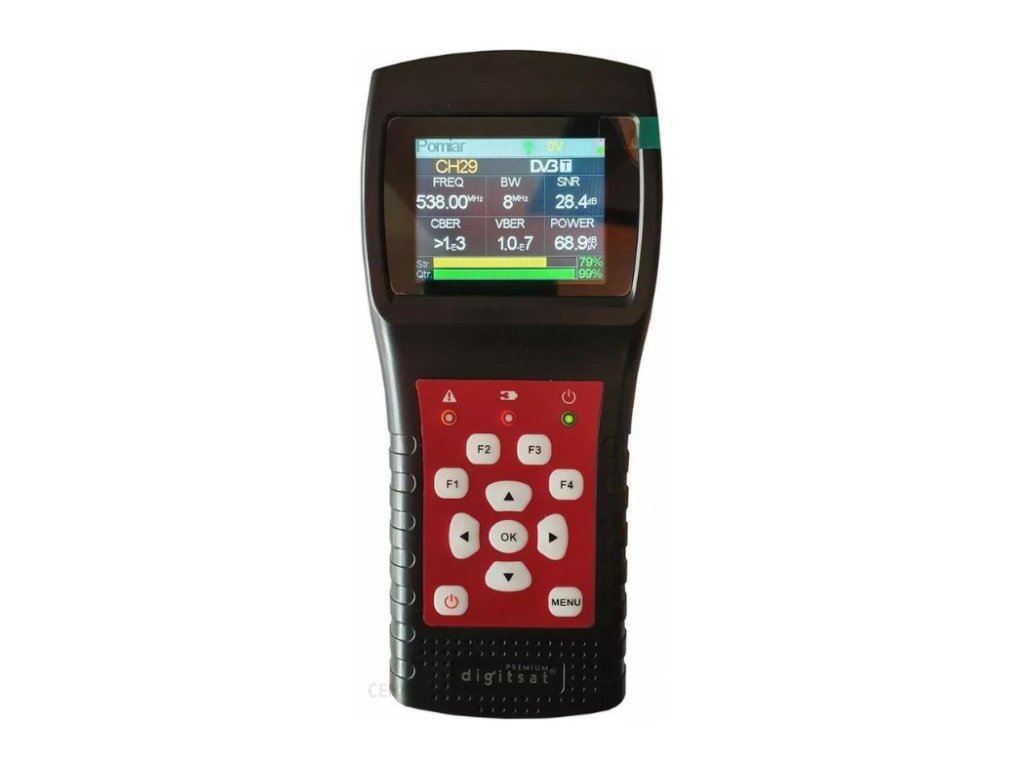

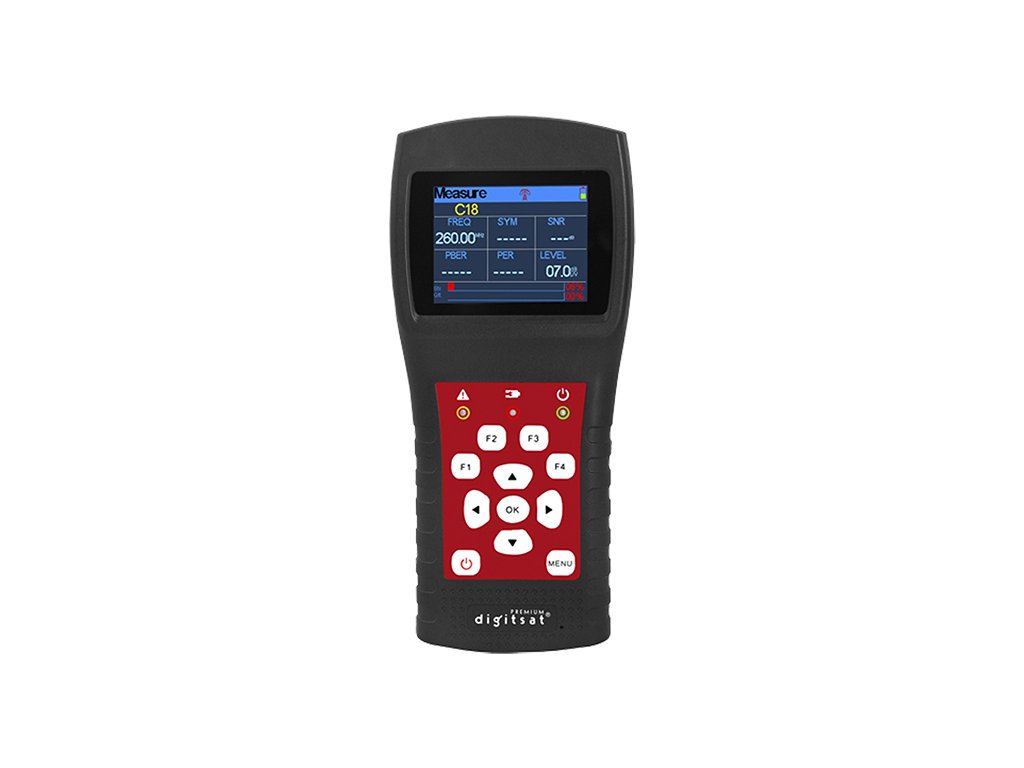

Kompaktní měřící přístroj pro měření digitálního pozemního DVB-T/T2 signálu. Přehledný barevný LCD displej, jednoduché intuitivní menu, zvuková signalizace.

Umožňuje zaměření signálu pro pozemní antény a přesné zjištění úrovně signálů - CBER, VBER, LBER, SNR a Spektrum.

Měření bitové chybovosti před korekcí (CBER) a po korekci (VBER/LBER)  ;- rozhodující pro stabilní a kvalitní DVB-T/T2 signál bez „zamrzání a kostkování“ je hodnota parametru VBER.

Zobrazování spektra v reálném čase - < span style="font-family:tahoma,geneva,sans-serif; font-size:14px">možnost zobrazení spektra v dBµV v rozsahu od 400 do 600 MHz. Spektrum je velmi užitečné při prvním měření v místě příjmu. Zobrazí se signály nejen DVB-T/T2, ale i ostatní, případně rušivé signály.

SNR (Signal to noise ratio) -< span style="font-family:tahoma,geneva,sans-serif; font-size:14px"> ukazatel poměru úrovně signálu a úrovně šumu v dB - odstup signálu od šumu. Jedná se o vnější šumy, které se do signálu dostanou při přenosu od vysílače k přijímači.

Porovnání úrovní kanálů (Scope) - zobrazuje na displeji současně úroveň až 6 vybraných kanálů (dBµV), které si sami zvolíte.< /span>

Napájení zesilovače - měřící přístroj má možnost zapnutí napájení zesilovače v anténě 5 nebo 12 V DC.

Technické parametry

- Frekvenční rozsah: 177.50 ~ 858.00 MHz (5 – 69. kanál)
- Vstupní frekvence: Min. 44 MHz, Max. 862 MHz
- Vstupní impedance RF: 75 Ohm

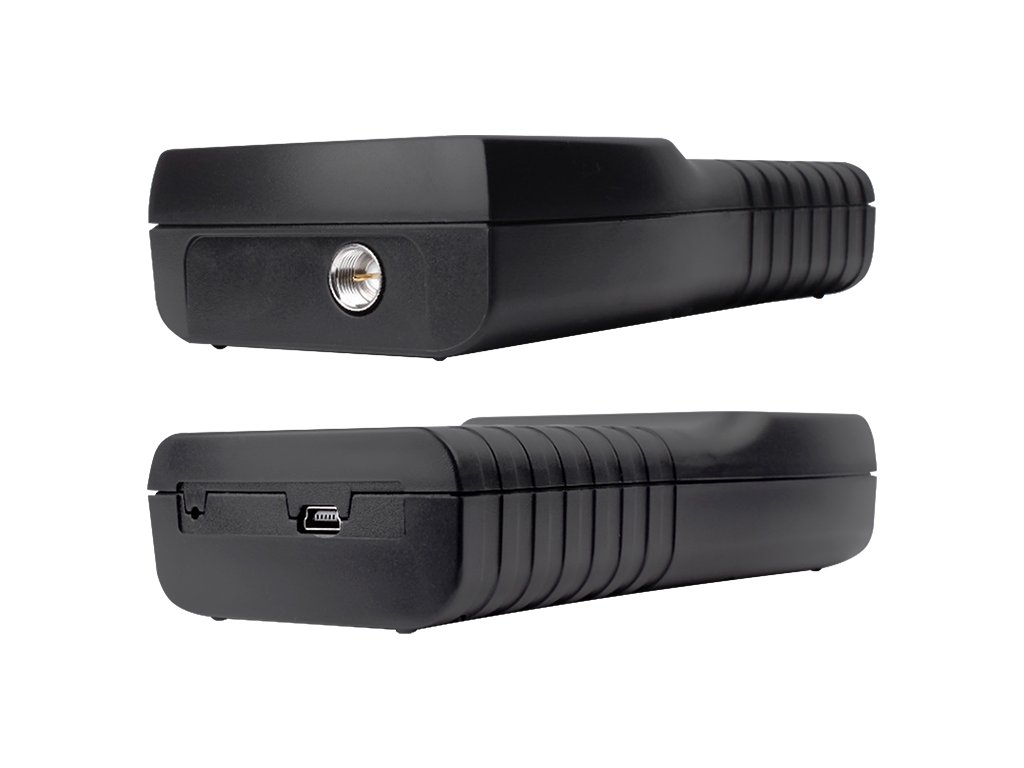

- Konektor: Vyjímatelný F-adaptér
- Vstupní úroveň signálu: 35 dBµV až 100 dBµV
- Zobrazování spektra v reálném čase
- Režim ladění: kanál nebo frekvence
- DVB-T (COFDM): Napájení, CBER, VBER, SNR
- DVB-T2 (COFDM): Napájení, CBER, LBER, SNR
- Režim aktualizace: Aktualizace softwaru přes USB port
- Napájení: 100-240 V / 50 / 60 Hz 12V, 1000 mA
- Doba nabíjení: přibližně 3 hodiny

- menu je dostupné v jazycích: Polsky, Anglicky

Technické parametry pro měření signálu DVB-T&T2

DVB-T

- Identification DVB-T
- Carriers 2k, 4k, 8k
- Guard Interval 1/4, 1/8, 1/16, 1/32
- Code Rate 1/2, 2/3, 3/4, 5/6, 7/8
- Modulation QPSK, 16-QAM, 64-QAM
- Bandwidth 6, 7 a 8 MHz
- PLP Mode -----
- PLP ID -----

DVB-T2

- Identification DVB-T2
- Carriers 1k, 2k, 4k, 8k, 8k+E, 16k, 16k+EXT, 32k, 32k+EXT
- Guard Interval 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128
- Code Rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
/> - Modulation QPSK, 16QAM, 64QAM, 256QAM
- Bandwidth 6,7 a 8 MHz
- PLP Mode Single / Multiple
- PLP ID 0-255

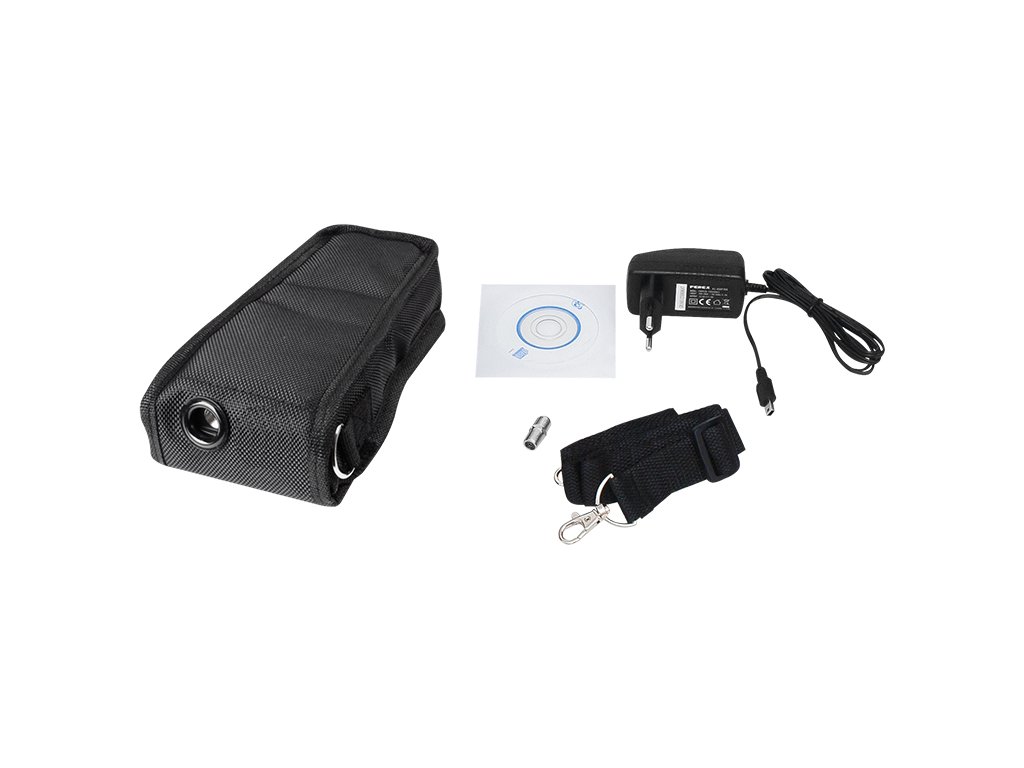

Obsah balení

- DIGITSAT TM-610
- Pouzdro na měřící přístroj včetně popruhu
- Redukce F spojka samice - IEC samice
- Napájecí adaptér 12 V / 1 A
- návod k použití v tištěné podobě
