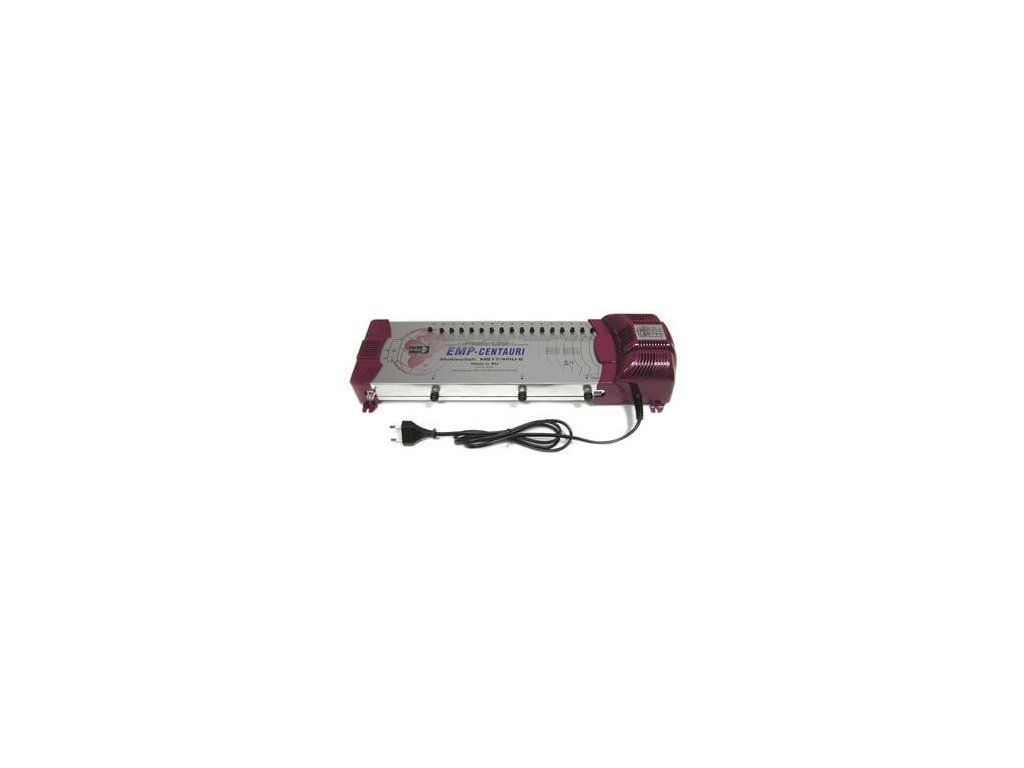

Multipřepínač EMP MS174PIU-6

Multipřepínač 17/4, volitelný ter. vstup, zdroj


Vlastnosti
17 vstupů
4 výstupy
Zabudovaný síťový zdroj

Přepínatelný aktivní / pasivní pozemní vstup. V pasivním režimu je signál včetně zpětného kanálu přítomen iv případě výpadku napájení.
Možnost zapnout 22 kHz tone pro vstupy z horního pásma pomocí DIP přepínačů pro použití s Quad LNB.
Napájení terestriálního vstupu 12V DC pro terestriální zesilovač (elektronická pojistka, 150 mA max)
15 dB atenuátory pro všechny vstupy
terminál pro uzemnění šasi multipřepínače

Technická specifikace
Frekvenční rozsah:
LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktivní), 5-862 MHz (pasivní)

Výstupy: 40-2300 MHz (aktivní), 5-2300 MHz (pasivní)

Ovládací povely: DiSEqC povely nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Připojovací útlum:
950-2300 MHz 0 dB prům.

5-862 MHz (pasivní) 22 dB prům.

40-862 MHz (aktivní) 5 dB prům.

Oddělení SAT vstupů:
Mezi V/H polarizacemi 20 dB min.

Mezi dolním a horním pásmem 20 dB min.

Mezi SAT systémy A a B 25 dB min.

Max. vstupní úroveň*: Sat. 85 dBµV prům; Ter. 110 dBµV prům. (pasivní), 85 dBµV prům. (aktivní)
Max. výstupní úroveň*: Sat. 85 dBµV prům.; Ter.: 88 dBµV prům. (pasivní), 90 dBµV prům. (aktivní)
Spotřeba energie:
z každého přijímače: 75 mA (18 V)

ze zabudovaného zdroje: 4,5 W (pasivní ter. vstup), 8 W (aktivní ter. vstup) + LNB

Rozměry (š,h,v [cm]): 47.0 x 15.2 x 8.7 cm (délka napájecího kabelu 130 cm)
Provozní podmínky: –30 °C - +70 °C


*Ter.: EN 50083-3/60dB IMA^(3) [dBµV];
SAT: EN 50083-3/35dB IMA^(3) [dBµV]
