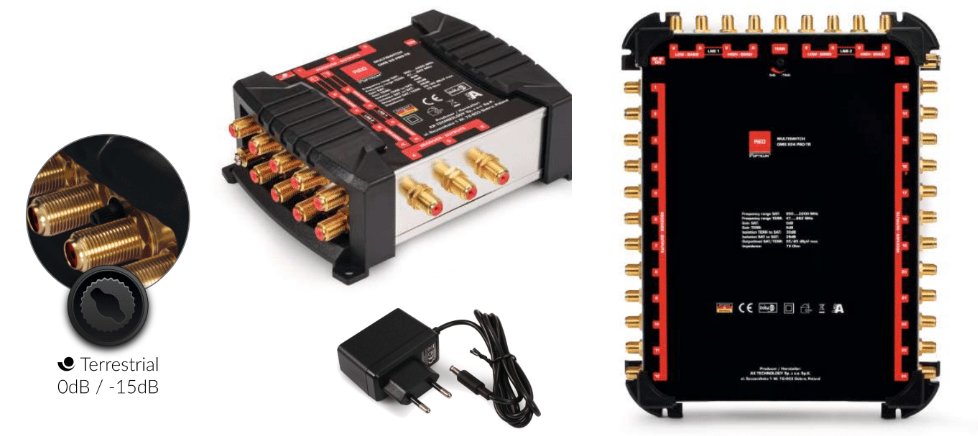

Multiprepínač Opticum OMS 5/32 PRO-TRQ Platinum Line

Multipřepínač je určen k rozšíření instalace vnitřní antény satelitního televizního systému DVB-S2 a pozemního DVB-T2.

Zařízení umožňuje přijímat programy z jednoho satelitu a připojit až 32 satelitních přijímačů

Pozlacené zásuvky výrazně snižují ztráty signálu při připojení anténního kabelu a žádné oxidační jevy. Multipřepínač automaticky rozpozná typ signálu, který bude předán tunerům.

Instalace by měla zahrnovat připojení multipřepínače k ??satelitní parabole o průměru ne menším než 0,8 m a Quattro nebo Quad LNB a pozemní televizní anténě.

Oddělení satelitních a pozemních signálů přicházejících z multipřepínače se provádí pomocí předplatitelů koncových zásuvek. V našem obchodě jsou k dispozici převaděče Quattro, Quad a zásuvky pro předplatitele. Multipřepínač je napájen externím napájecím zdrojem, takže je eliminován jev zvýšené provozní teploty, který je častou příčinou poškození zařízení.

Při instalaci zařízení je třeba vzít v úvahu stávající podmínky instalace napájení:

umístění mimo vliv povětrnostních podmínek
ochrana před neoprávněným přístupem
dostatečné větrání

Spojení:

jedno Quattro nebo QUAD LNB
jedna pozemní anténa DVB-T
32 sat tunerů

Technická data:

Frekvenční rozsah SAT: 950-2200 MHz
Frekvenční rozsah TER: 47-862 MHz
Zisk SAT (950-2150 MHz): 2 dB
Zisk TER (47-862 MHz): 4 dB
Oddělení SAT na TER: 25 dB
Oddělení TER na SAT: 25 dB
Oddělení polarizace H / V: 25 dB
Maximální výstupní úroveň SAT: 95 dBuV
Maximální výstupní úroveň TER: 85 dBuV
Vstupní / výstupní impedance: 75 Ohm
Přepínání polarity / pásma: 13V / 18V 13V / 22kHz-18V / 22kHz
Napájení ze sítě: 230 V AC 50 Hz
Pracovní teplota: 0 ... + 55 oC
Rozměry: 413 x 130 x 54 mm (skutečné rozměry)
