DVB-T/T2 meter DIGISAT TM-610

DIGITSAT TM-610 merací prístroj DVB-T/T2

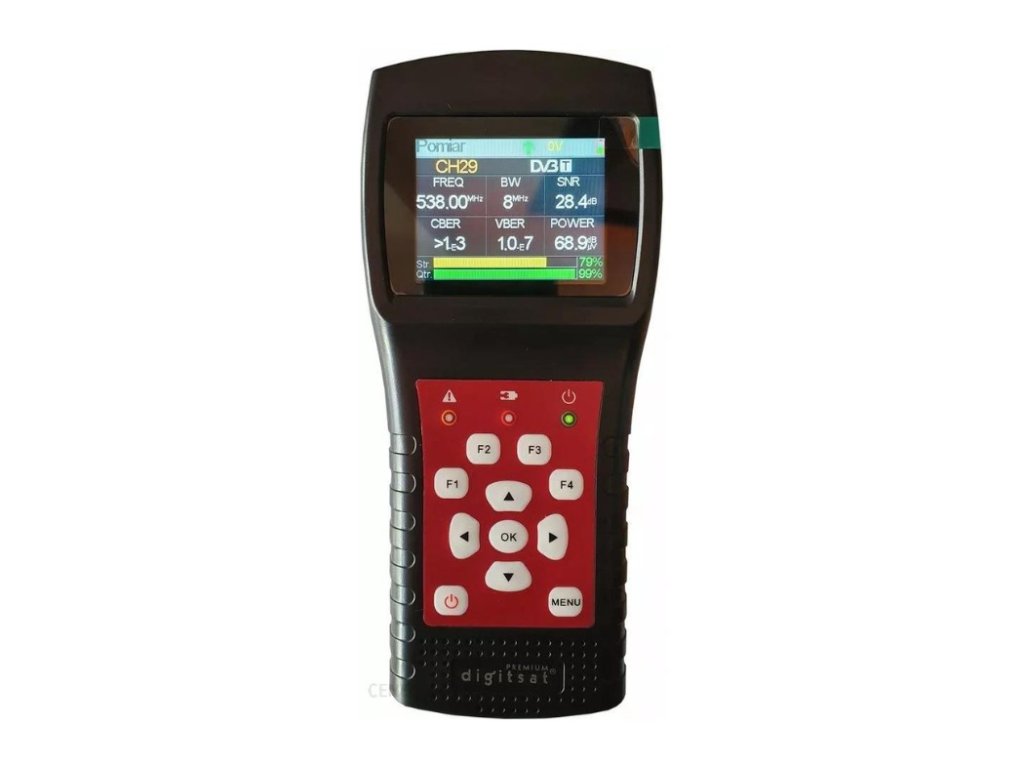

Kompaktný merací prístroj na meranie digitálneho pozemného DVB-T/T2 signálu. Prehľadný farebný LCD displej, jednoduché intuitívne menu, zvuková signalizácia.

Umožňuje zameranie signálu pre pozemné antény a presné zistenie úrovne signálov - CBER, VBER, LBER, SNR a Spektrum.

Meranie bitovej chybovosti pred korekciou (CBER) a po korekcii (VBER/LBER) - rozhodujúci pre stabilný a kvalitný DVB-T/T2 signál bez „zamŕzania a kockovania“ je hodnota parametra VBER.

Zobrazovanie spektra v reálnom čase - možnosť zobrazenia spektra v dBµV v rozsahu od 400 do 600 MHz. Spektrum je veľmi užitočné pri prvom meraní v mieste príjmu. Zobrazia sa signály nielen DVB-T/T2, ale aj ostatné, prípadne rušivé signály.

SNR (Signal to noise ratio) - ukazovateľ pomeru úrovne signálu a úrovne šumu v dB - odstup signálu od šumu. Ide o vonkajšie šumy, ktoré sa do signálu dostanú pri prenose od vysielača k prijímaču.

Porovnanie úrovní kanálov (Scope) - zobrazuje na displeji súčasne úroveň až 6 vybraných kanálov (dBµV), ktoré si sami zvolíte.

Napájanie zosilňovača - merací prístroj má možnosť zapnutia napájania zosilňovača v anténe 5 alebo 12 V DC.

Technické parametre

- Frekvenčný rozsah: 177.50 ~ 858.00 MHz (5 – 69. kanál)
- Vstupná frekvencia: Min. 44 MHz, Max. 862 MHz
- Vstupná impedancia RF: 75 Ohm

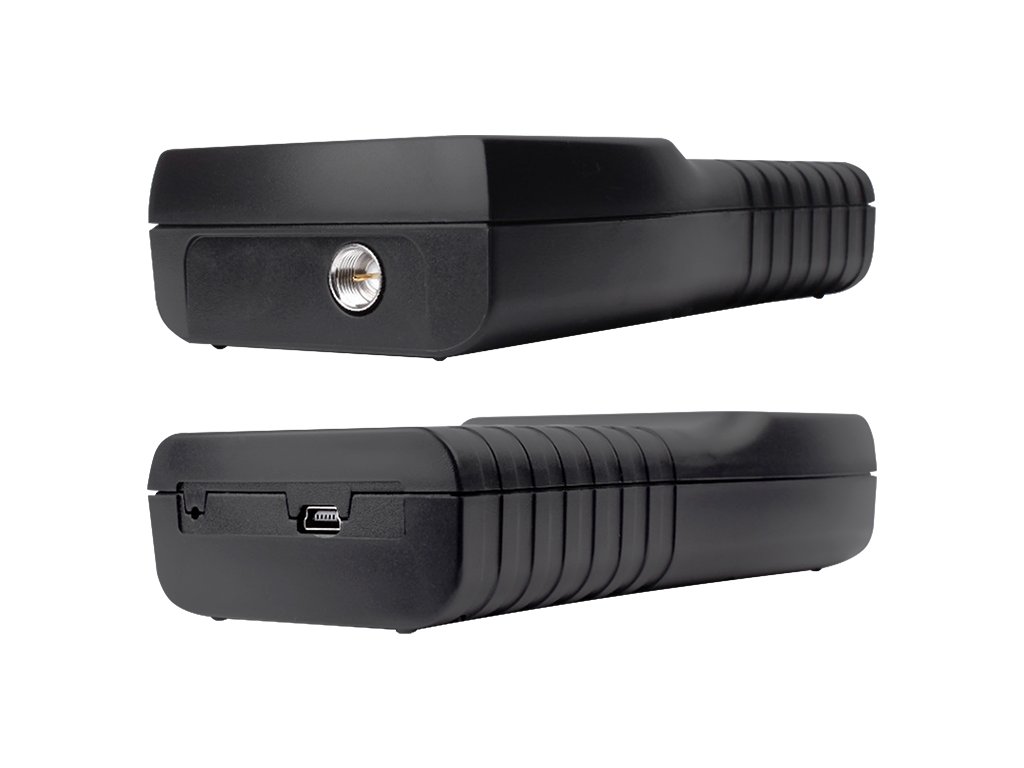

- Konektor: Vyberateľný F-adaptér
- Vstupná úroveň signálu: 35 dBµV až 100 dBµV
- Zobrazovanie spektra v reálnom čase
- Režim ladenia: kanál alebo frekvencia
- DVB-T (COFDM): Napájanie, CBER, VBER, SNR
- DVB-T2 (COFDM): Napájanie, CBER, LBER, SNR
- Režim aktualizácie: Aktualizácia softvéru cez USB port
- Napájanie: 100-240 V / 50 / 60 Hz 12V, 1000 mA
- Doba nabíjania: približne 3 hodiny

- menu je dostupné v jazykoch: Poľsky, Anglicky

Technické parametre na meranie signálu DVB-T&T2

DVB-T

- Identification DVB-T
- Carriers 2k, 4k, 8k
- Guard Interval 1/4, 1/8, 1/16, 1/32
- Code Rate 1/2, 2/3, 3/4, 5/6, 7/8
- Modulation QPSK, 16-QAM, 64-QAM
- Bandwidth 6, 7 a 8 MHz
- PLP Mode -----
- PLP ID -----

DVB-T2

- Identification DVB-T2
- Carriers 1k, 2k, 4k, 8k, 8k + E, 16k, 16k + EXT, 32k, 32k + EXT
- Guard Interval 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128
- Code Rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
- Modulation QPSK, 16QAM, 64QAM, 256QAM
- Bandwidth 6,7 a 8 MHz
- PLP Mode Single / Multiple
- PLP ID 0-255

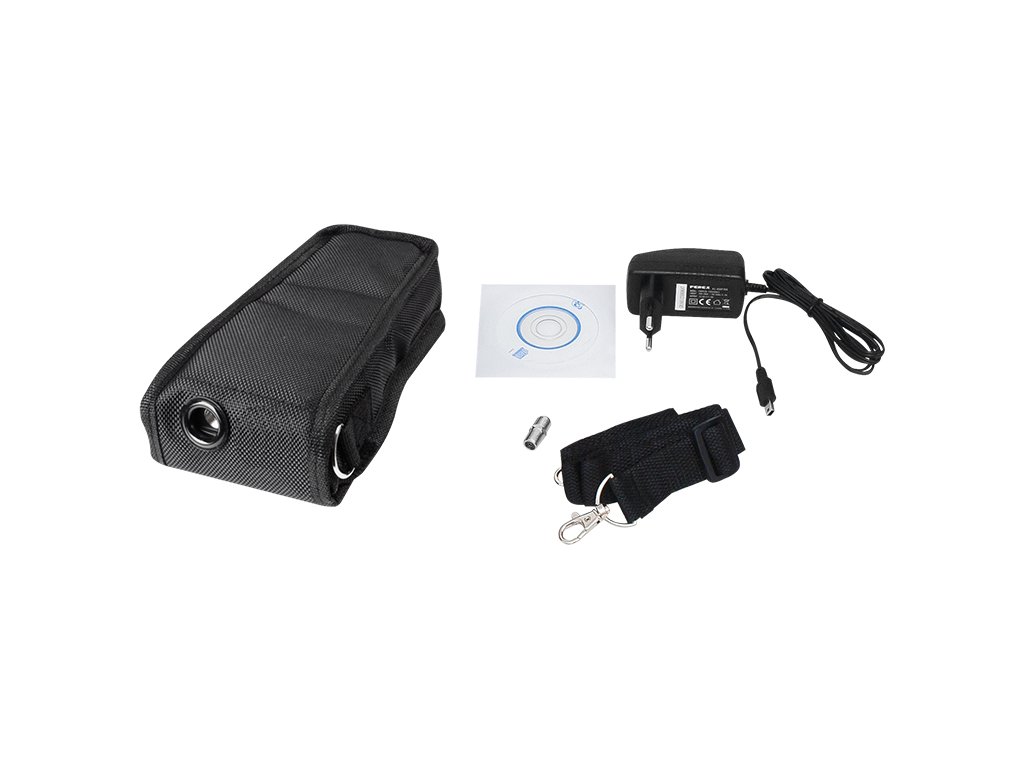

Obsah balenia

- DIGITSAT TM-610
- Puzdro na merací prístroj vrátane popruhu
- Redukcia F spojka samica - IEC samica
- Napájací adaptér 12 V / 1 A
- návod na použitie v tlačenej podobe
