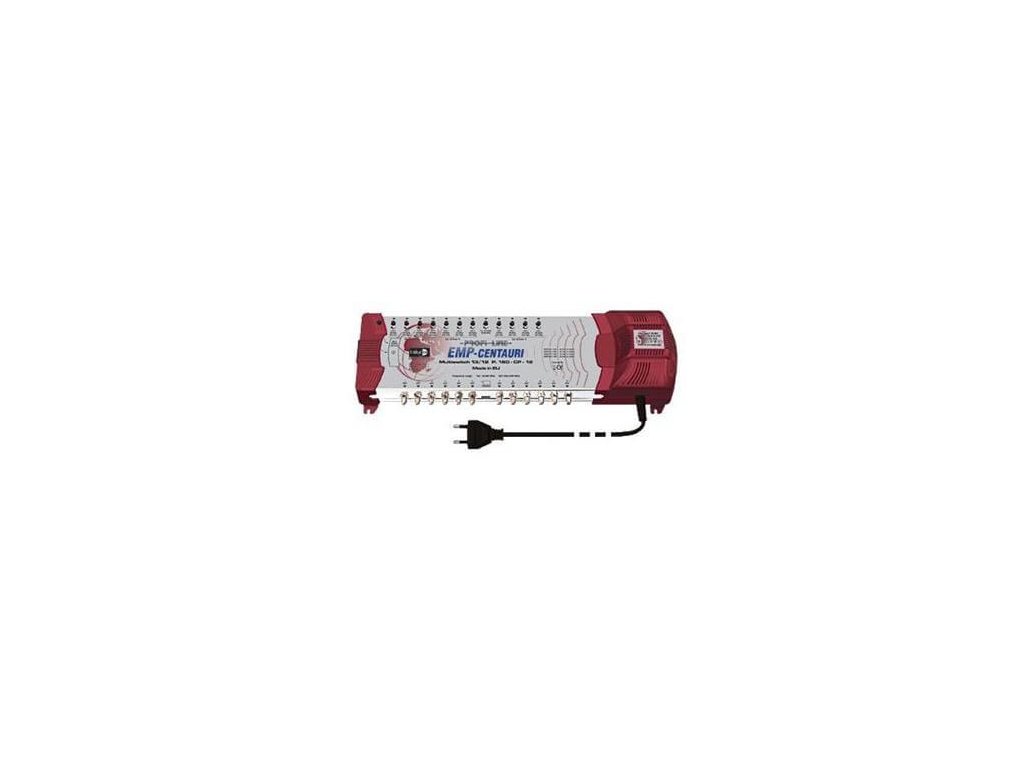

Multiprepínač EMP MS13/12PIU-6

Multiprepínač 13/12, voliteľný ter. vstup, zdroj


Vlastnosti
13 vstupov
12 výstupov
Zabudovaný sieťový zdroj

Prepínateľný aktívny /pasívny terestriálny vstup. V pasívnom režime je signál vrátane spätného kanála prítomný aj v prípade výpadku napájania.

Možnosť zapnúť 22 kHz tone pre vstupy z horného pásma pomocou DIP prepínačov pre použitie s Quad LNB.
Napájanie terestriálneho vstupu 12V DC pre terestriálny zosilňovač (elektronická poistka, 150 mA max)

15 dB atenuátory pre všetky vstupy
terminál pre uzemnenie šasi multiprepínača


Technická špecifikácia
Frekvenčný rozsah:
LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktívny), 5-862 MHz (pasívny)

Výstupy: 40-2300 MHz (aktívny), 5-2300 MHz (pasívny)

Ovládacie povely: DiSEqC povely alebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Pripojovací útlm:
950-2300 MHz 0 dB priem.

5-862 MHz (pasívny) 26 dB priem.

40-862 MHz (aktívny) 0 dB priem.

Oddelenie SAT vstupov:
Medzi V/H polarizáciami 20 dB min.

Medzi dolným a horným pásmom 20 dB min.

Medzi SAT systémami A a B 25 dB min.

Max. vstupná úroveň*: Sat. 85 dBµV priem; Ter. 110 dBµV priem. (pasívny), 85 dBµV priem. (aktívny)
Max. výstupná úroveň*: Sat. 85 dBµV priem.; Ter.: 84 dBµV priem. (pasívny), 85 dBµV priem. (aktívny)
Spotreba energie:
z každého prijímača: 75 mA (18 V)

zo zabudovaného zdroja: 4,5 W (pasívny ter. vstup), 8 W (aktívny ter. vstup) + LNB

Rozmery (š,h,v [cm]): 47.0 x 15.2 x 8.7 cm (dĺžka napájacieho kábla 130 cm)
Prevádzkové podmienky: –30 °C - +70 °C


*Ter.: EN 50083-3/60dB IMA^(3) [dBµV]; SAT: EN 50083-3/35dB IMA^(3) [dBµV]
